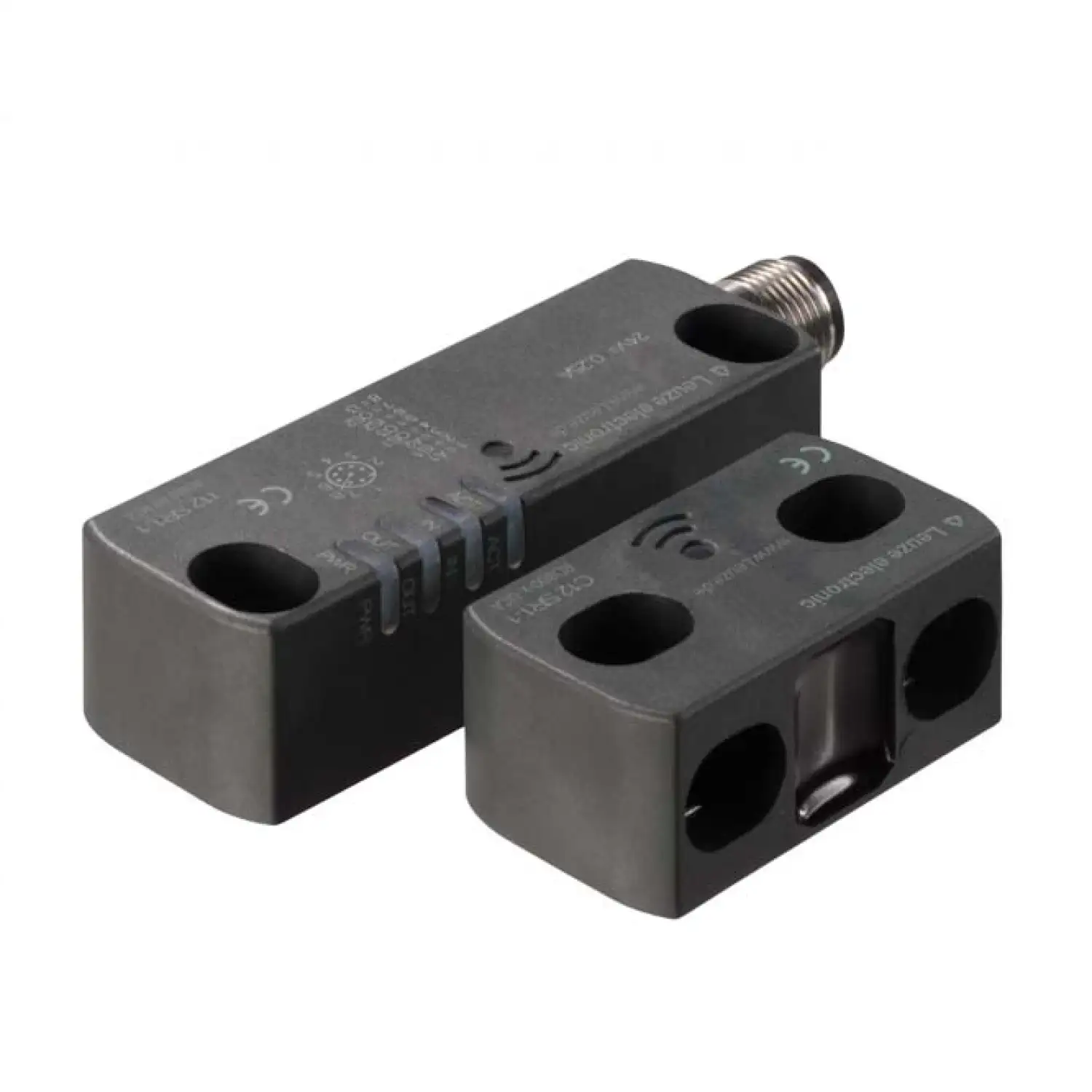

Транспондер безопасности Leuze RD800-MUCA-M12L
MPN / артикул: 63002013
Транспондер безопасности
Документация для оборудования1 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze RD800-MUCA-M12L — транспондер безопасности серии RD800. Артикул производителя: 63002013.
Тип выхода: Транзистор, PNP. Количество выходов: 1 шт.. Напряжение питания UB: 24 V, DC, -15 ... 10 %. Тип подключения: Разъём. Материал корпуса: Пластик. Размеры (Ш × В × Г): 25 mm x 18 mm x 72 mm.
Степень защиты: IP 67, IP 69K. Температура окружающей среды при эксплуатации: -25 ... 70 °C.
Перед заказом проверьте артикул 63002013, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- RD800-MUCA-M12L
- Тип
- Digital switching input, Safety-related switching output OSSD, Digital switching output
- Серия
- RD800
- Материал корпуса
- Пластик
- Тип выхода
- Транзистор, PNP
- Защита
- защита от короткого замыкания, Cross circuit protection
- Количество выходов
- 1 шт.
- Напряжение питания UB
- 24 V, DC, -15 ... 10 %
- Функции
- Signal output
- Тип подключения
- Разъём
- Размеры (Ш × В × Г)
- 25 mm x 18 mm x 72 mm
- Тип крепления
- Through-hole mounting
- Пластик корпуса
- PA 66
- Масса нетто
- 57 g
- Температура окружающей среды при эксплуатации
- -25 ... 70 °C
- Степень защиты
- IP 67, IP 69K
- Сертификаты
- c UL US, TÜV Süd
- Резьба
- M12
- Материал коннектора
- Металл
- Количество контактов
- 8 -pin
- Применение
- Individual use, Series use
- Коммутируемый ток, макс.
- 100 mA
- Тип напряжения
- DC
- Количество соединений
- 1 шт.
- Цвет корпуса
- чёрный
- Количество светодиодов
- 4 шт.
- Тип дисплея
- LED
- Температура окружающей среды при хранении
- -25 ... 85 °C
- Вывод коннектора
- On left side
- Выходной ток, макс.
- 250 mA
- Количество цифровых входов переключения
- 2 шт.
- Потребляемая мощность, макс.
- 1 W
- Потребляемый ток, макс.
- 250 mA, 5 mA
- SILCL
- Up to 3, IEC/EN 62061
- Сил
- Up to 3, IEC 61508
- Срок эксплуатации
- 20 years, EN ISO 13849-1
- Уровень производительности (PL)
- Up to and including e, EN ISO 13849-1
- Количество связанных с безопасностью коммутационные выходы (Уквс
- 2 шт.
- Коммутируемое напряжение, тип.
- 24 V
- Длина кабеля, Макс.
- 50 m
- Процедура испытания на удар в соответствии со стандартом
- EN 60068-2-27
- ФФГ вД
- 1.45E-09 per hour
- Минимальная наработка вд
- 4,077 years, EN ISO 13849-1
- Номинальное напряжение изоляции
- 32 V DC
- Обычный тепловой ток, макс.
- 0.25 A
- Степень загрязнения
- 3, EN 60947-1
- Постоянного тока
- High
- Гарантированное расстояние включения (Sao), макс.
- 10 mm
- Гарантированное расстояние отключения (Sar), мин.
- 16 mm
- Код типа
- Unique code
- Емкость, Макс. между выходной мощностью и GND
- 200 nF
- Емкость, Макс. между двумя выходами
- 200 nF
- Категория использования DC-12
- Ue 24 V, Ie 0.25 A, EN 60947-5-1
- Категория перенапряжения
- III
- Коммутируемая мощность, макс.
- 6 W
- Номинальный ток, мин.
- 0.5 mA
- Предохранитель, внешний
- 1 A
- Предохранитель, внутренняя
- 0.75 A polyfuse (O1 + O2 + O3)
- Тест-длительность импульса, Макс.
- 0.3 ms
- Устойчивость к импульсным помехам
- 1,500 V
- Время реакции после отключения входного сигнала, Макс.
- 12 ms
- Время реакции после отключения входного сигнала, мин.
- 7 ms
- Время реакции после снятия привода, Макс.
- 150 ms
- Время реакции после снятия привода, мин.
- 80 ms
- Винт момент затяжки
- 0.8 ... 2 N·m
- Гистерезис переключения, макс.
- 2.4 mm
- Номинальная выключение расстояние, Макс.
- 14 mm
- Номинальное рабочее расстояние, Макс.
- 12 mm
- Расстояние между двумя системами (датчик, исполнительный механиз
- 50 mm
- Стабильность повторяемости, макс.
- 1.2 mm
- Процедура испытания на вибрацию в соответствии со стандартом
- EN 60068-2-6
- Единица продажи
- шт
- Артикул производителя
- 63002013
