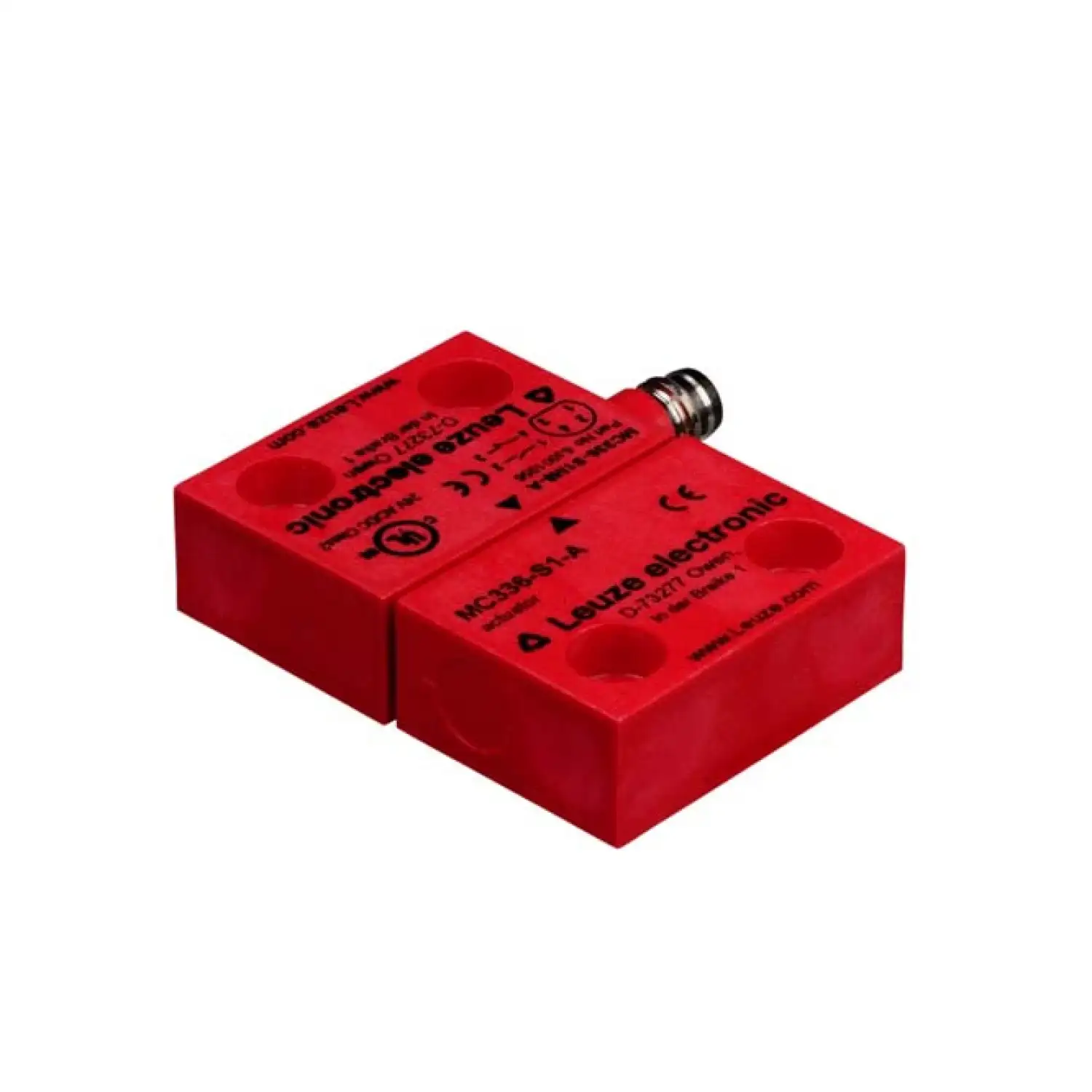

Датчик с магнитным кодированием Leuze MC336-S1M8-A
MPN / артикул: 63001056
Датчик с магнитным кодированием
Документация для оборудования1 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze MC336-S1M8-A — датчик с магнитным кодированием серии MC336. Артикул производителя: 63001056.
Время отклика: 3 ms. Тип подключения: Разъём. Материал корпуса: Пластик. Размеры (Ш × В × Г): 26.2 mm x 13 mm x 36 mm. Степень защиты: IP 67. Температура окружающей среды при эксплуатации: -20 ... 70 °C.
Перед заказом проверьте артикул 63001056, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- MC336-S1M8-A
- Серия
- MC336
- Материал корпуса
- Пластик
- Защита
- защита от короткого замыкания, Via e.g. MSI-MC310, MSI 400, Current limitation
- Время отклика
- 3 ms
- Функции
- Integration in control circuits up to category 4 in accordance with EN ISO 13849-1, Safety system in combination with an evaluation unit such as the MSI-MC310 safety relay or the MSI 400 safety controller.
- Тип подключения
- Разъём
- Размеры (Ш × В × Г)
- 26.2 mm x 13 mm x 36 mm
- Тип крепления
- Through-hole mounting
- Пластик корпуса
- Glass fiber reinforced (PPS), self-extinguishing
- Масса нетто
- 56 g
- Температура окружающей среды при эксплуатации
- -20 ... 70 °C
- Степень защиты
- IP 67
- Сертификаты
- TÜV Süd, c UL US
- Резьба
- M8
- Материал коннектора
- Металл
- Количество контактов
- 4 -pin
- Коммутируемый ток, макс.
- 500 mA
- Количество соединений
- 1 шт.
- Дизайн
- Cubic
- Цвет корпуса
- красный
- Процедура испытания по ЭМС в соответствии со стандартом
- EN 60947-5-3, EN 61000-6-2, EN 61000-6-3
- Срок эксплуатации
- 20 years, EN ISO 13849-1
- Процедура испытания на колебания, в соответствии со стандартом
- EN 60947-5-3
- Процедура испытания на удар в соответствии со стандартом
- EN 60947-5-3
- Число циклов до опасного сбоя B10d
- 20,000,000 number of cycles
- Распределение контактов
- 1NC + 1NO
- Внешний привод
- Magnetically coded
- Жизненный цикл
- 10,000,000 actuation cycles
- Подход направлений срабатывания
- 3-dimensional
- Тип переключателя
- Type 4 interlock device, contactless actuation, EN ISO 14119
- Степень загрязнения
- 3, EN 60947-1
- Место установки
- Arbitrary, provided housing markings are aligned
- Макс. напряжение переключения
- 27 V AC/DC
- Тип контакта
- Reed contacts (magnetically sensitive)
- Требование относительно напряжения питания при использовании соо
- Class 2 Circuits
- Гарантированное расстояние включения (Sao), макс.
- 3 mm
- Гарантированное расстояние отключения (Sar), мин.
- 11 mm
- Допуск переключения (без ферромагнитных материалов в иммедиат
- -1 ... 1 mm
- Расстояние на другие магнитные датчики, мин.
- 50 mm
- Скорость, мин.
- 0.05 m/s
- Точка отключения (OFF), мин
- 8 mm
- Единица продажи
- шт
- Артикул производителя
- 63001056
