О модели
Описание

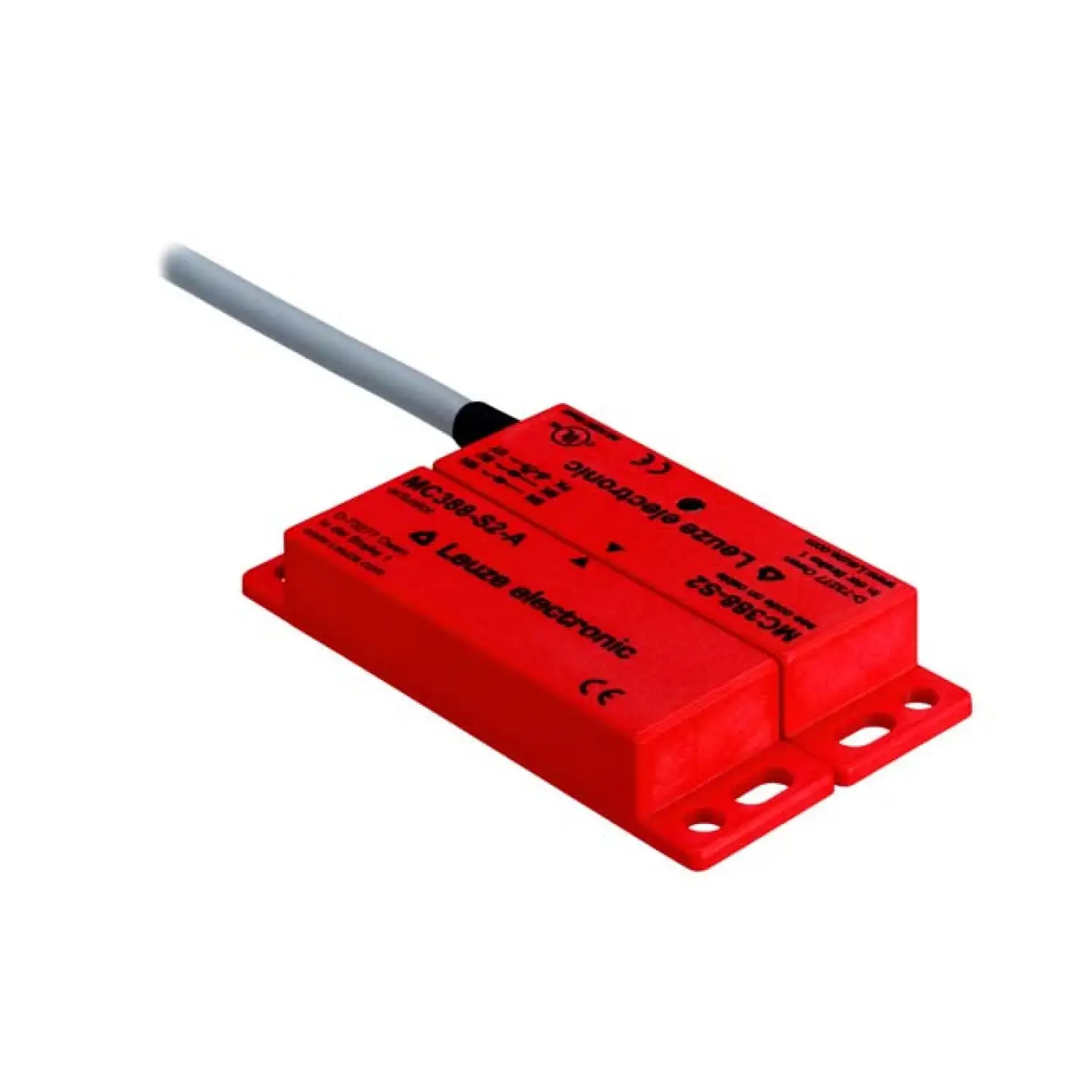

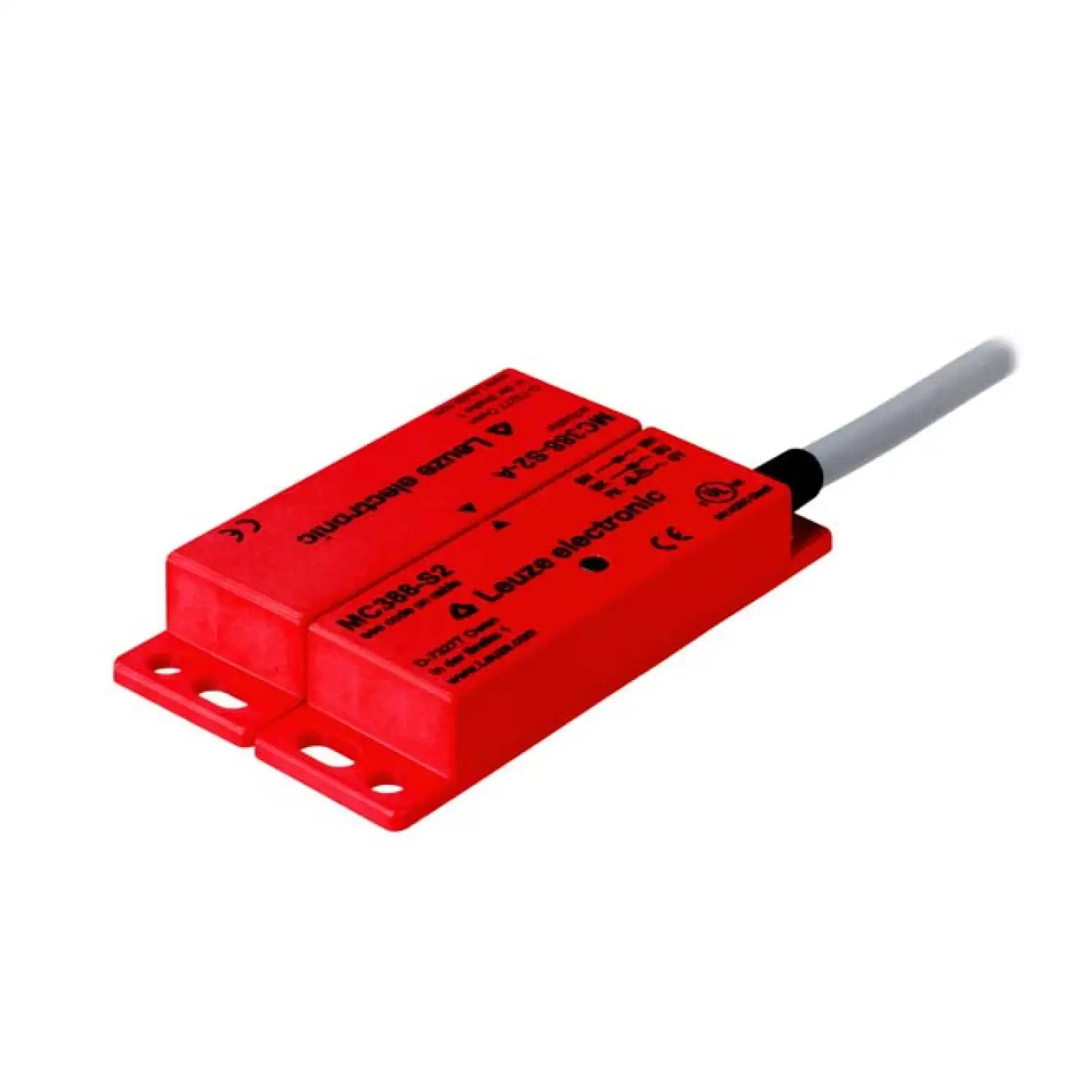

Leuze MC388-S2C10-AL — датчик с магнитным кодированием серии MC388. Артикул производителя: 63001032.
Время отклика: 3 ms. Тип подключения: Кабель with wire-end sleeves. Длина кабеля: 10,000 mm. Материал корпуса: Пластик. Размеры (Ш × В × Г): 25 mm x 13 mm x 88 mm. Степень защиты: IP 67.
Температура окружающей среды при эксплуатации: -20 ... 70 °C.
Перед заказом проверьте артикул 63001032, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- MC388-S2C10-AL
- Серия
- MC388
- Материал корпуса
- Пластик
- Защита
- защита от короткого замыкания, Via e.g. MSI-MC311, MSI 400, Current limitation
- Время отклика
- 3 ms
- Функции
- Safety system in combination with an evaluation unit such as the MSI-SR-LC21 safety relay or the MSI 400 safety controller., Integration in control circuits up to category 4 in accordance with EN ISO 13849-1
- Тип подключения
- Кабель with wire-end sleeves
- Размеры (Ш × В × Г)
- 25 mm x 13 mm x 88 mm
- Тип крепления
- Through-hole mounting
- Пластик корпуса
- Glass fiber reinforced (PPS), self-extinguishing
- Масса нетто
- 208 g
- Температура окружающей среды при эксплуатации
- -20 ... 70 °C
- Степень защиты
- IP 67
- Сертификаты
- c UL US, TÜV Süd
- Длина кабеля
- 10,000 mm
- Количество проводников
- 6 -wire
- Коммутируемый ток, макс.
- 100 mA
- Материал оболочки
- PVC
- Цвет кабеля
- серый
- Количество соединений
- 1 шт.
- Дизайн
- Cubic
- Цвет корпуса
- красный
- Количество светодиодов
- 1 шт.
- Тип дисплея
- LED
- Процедура испытания по ЭМС в соответствии со стандартом
- EN 61000-6-3, EN 60947-5-3, EN 61000-6-2
- Срок эксплуатации
- 20 years, EN ISO 13849-1
- Процедура испытания на колебания, в соответствии со стандартом
- EN 60947-5-3
- Процедура испытания на удар в соответствии со стандартом
- EN 60947-5-3
- Число циклов до опасного сбоя B10d
- 20,000,000 number of cycles
- Распределение контактов
- 2NO + 1NO (signaling)
- Внешний привод
- Magnetically coded
- Жизненный цикл
- 10,000,000 actuation cycles
- Подход направлений срабатывания
- 3-dimensional
- Тип переключателя
- Type 4 interlock device, contactless actuation, EN ISO 14119
- Степень загрязнения
- 3, EN 60947-1
- Место установки
- Arbitrary, provided housing markings are aligned
- Макс. напряжение переключения
- 27 V AC/DC
- Тип контакта
- Reed contacts (magnetically sensitive)
- Требование относительно напряжения питания при использовании соо
- Class 2 Circuits
- Гарантированное расстояние включения (Sao), макс.
- 9 mm
- Гарантированное расстояние отключения (Sar), мин.
- 22 mm
- Допуск переключения (без ферромагнитных материалов в иммедиат
- -1 ... 1 mm
- Расстояние на другие магнитные датчики, мин.
- 50 mm
- Скорость, мин.
- 0.05 m/s
- Точка отключения (OFF), мин
- 19 mm
- Встроенный предохранитель
- 100 mA (per safety contact)
- Единица продажи
- шт
- Артикул производителя
- 63001032
