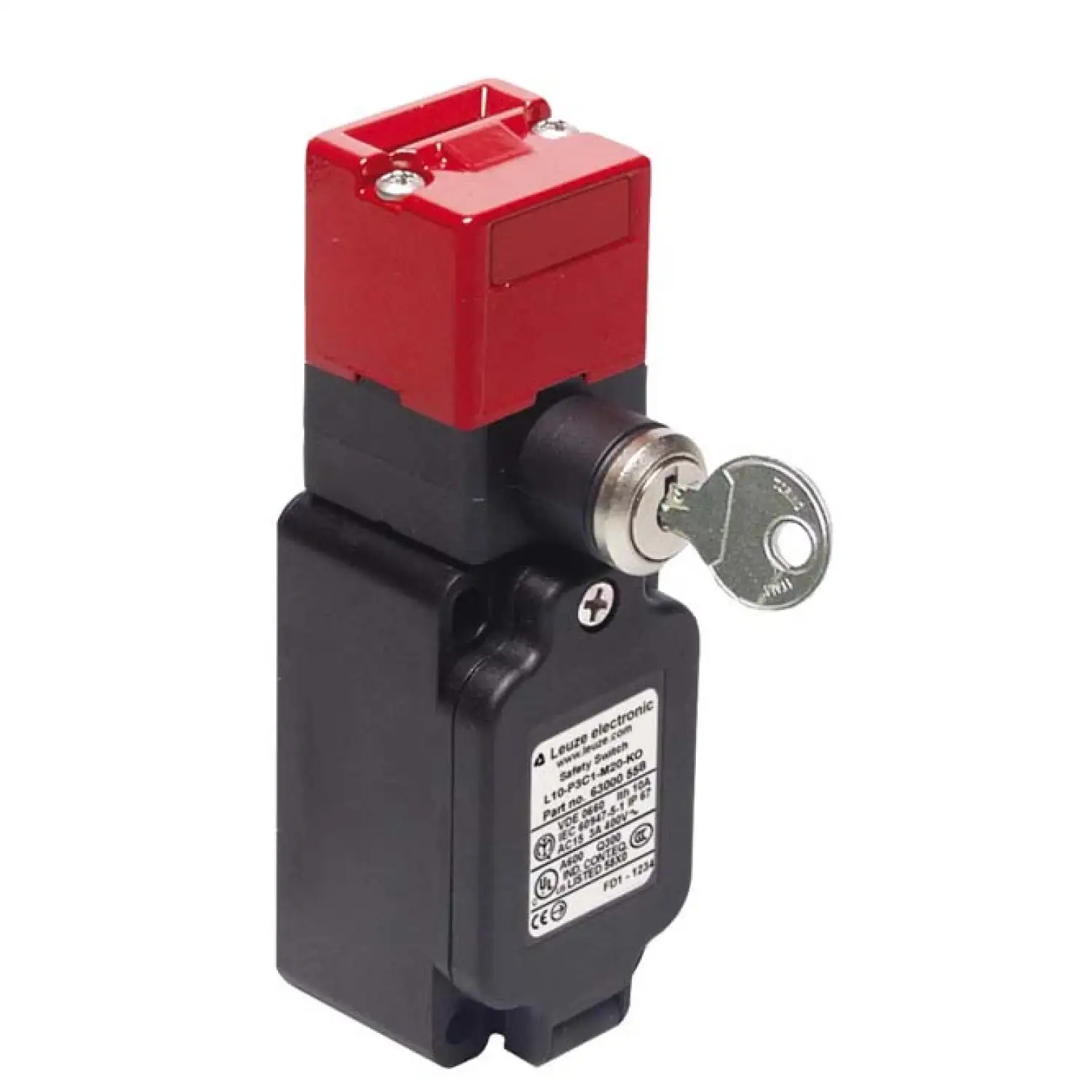

Leuze L10-P3C1-M20-K0 — замок безопасности серии L10. Артикул производителя: 63000558.
Тип подключения: Terminal. Материал корпуса: Пластик. Размеры (Ш × В × Г): 40 mm x 62 mm x 122.5 mm. Степень защиты: IP 67. Температура окружающей среды при эксплуатации: -25 ... 80 °C.
Перед заказом проверьте артикул 63000558, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- L10-P3C1-M20-K0
- Серия
- L10
- Материал корпуса
- Пластик
- Принцип переключения
- Slow-action contact
- Функции
- Locking device with manual locking and unlocking, Integration in control circuits up to category 4 in accordance with EN ISO 13849-1, Locking device with guard interlocking according to ISO 14119
- Тип подключения
- Terminal
- Размеры (Ш × В × Г)
- 40 mm x 62 mm x 122.5 mm
- Тип крепления
- Through-hole mounting
- Пластик корпуса
- Glass fiber reinforced (PPS), self-extinguishing
- Масса нетто
- 275 g
- Температура окружающей среды при эксплуатации
- -25 ... 80 °C
- Степень защиты
- IP 67
- Сертификаты
- IMQ, c UL US
- Количество контактов
- 6 -pin
- Количество соединений
- 1 шт.
- Дизайн
- Cubic
- Цвет корпуса
- чёрный
- Срок эксплуатации
- 20 years, EN ISO 13849-1
- Тип терминала
- Screw terminal
- Число циклов до опасного сбоя B10d
- 1,000,000 number of cycles
- Защита контакта
- Protective insulation O
- Защита от короткого замыкания
- 500 V, 10 A, type aM, IEC 60269-1
- Категория использования AC-15
- Ue / Ie: 250 V / 6 A, 400 V / 4 A, 500 V / 1 A, EN 60947-5-1
- Категория использования DC-13
- Ue / Ie: 24 V / 6 A, 125 V / 1.1 A, 250 V / 0.4 A, EN 60947-5-1
- Номинальное напряжение изоляции
- 400 V AC, 500 V DC
- Обычный тепловой ток, макс.
- 10 A
- Размыкание контакта
- Force-fit
- Распределение контактов
- 2NC + 1NO
- Количество кабельных вводов
- 1 шт.
- Поперечные сечения соединения
- 1 x 0.34 mm² to 2 x 1.5 mm², wire
- Внешний привод
- AC-AHxx, series, straight, angled, resilient, alignable
- Жизненный цикл
- 500,000 actuation cycles, IEC 6047-5-1
- Материал электрического контакта
- Silver alloy
- Отдача допуска
- 4.5 mm
- Подход направлений срабатывания
- 4 x side (90°), 1 x top
- Скорость подхода
- 0.001 ... 0.5 m/s
- Тип кабельного ввода
- M20 x 1.5
- Тип переключателя
- Interlock device with guard interlocking, ISO 14119
- Усилие извлечения, разблокирован привод
- 10 N
- Частота срабатывания, макс.
- 360 per hour, IEC 6047-5-1
- Степень загрязнения
- 3, EN 60947-1
- Замок включения
- Manual unlocking by means of key
- Замок тип
- Mechanical
- Фиксируя усилие, макс.
- 1,000 N
- Релиз устройства
- Key
- Затягивается вручную освободить привод
- Approx. 15 to 20 seconds
- Единица продажи
- шт
- Артикул производителя
- 63000558
