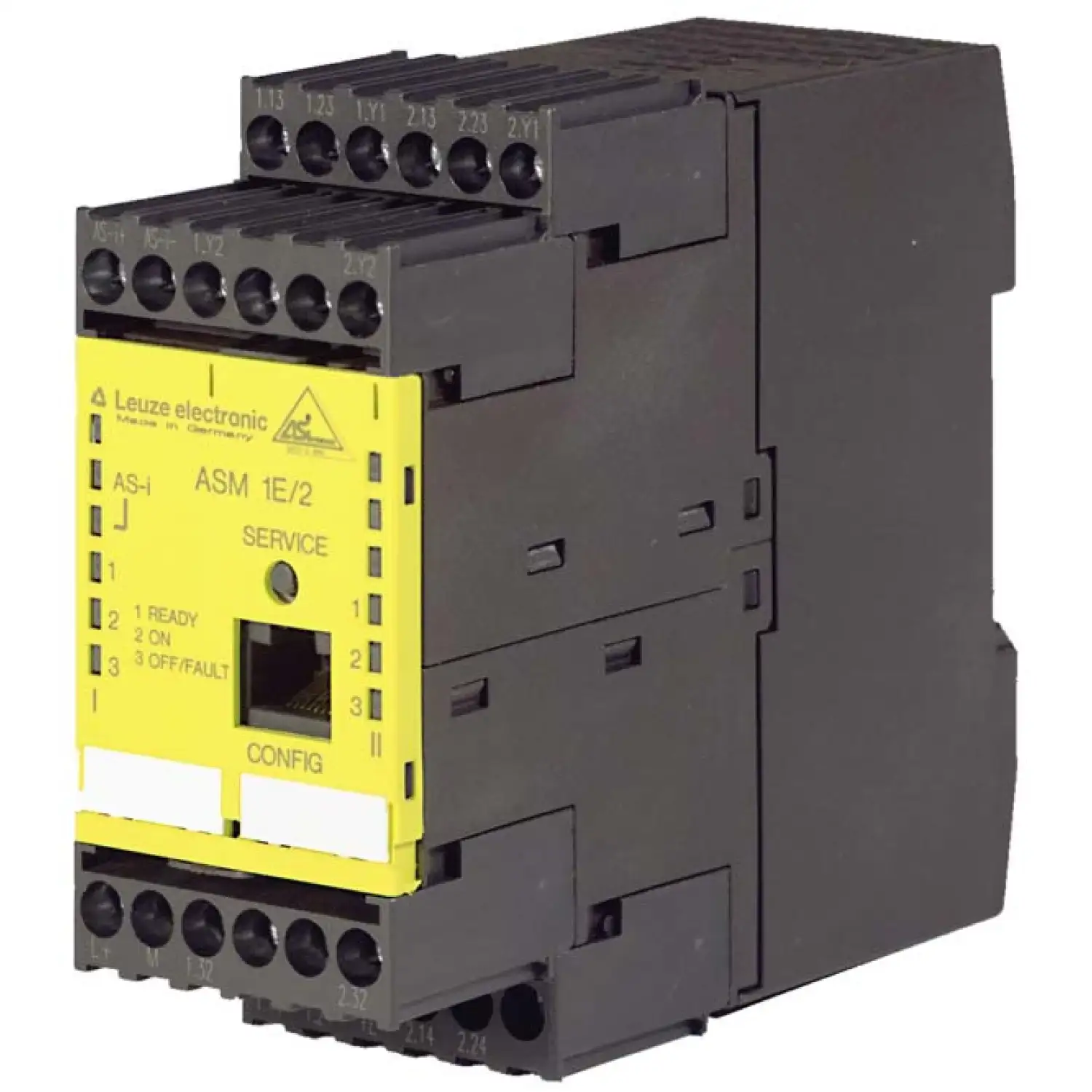

Leuze ASM1/2 — монитор безопасности AS-i серии ASM1. Артикул производителя: 580021.
Количество выходов: 1 шт.. Напряжение питания UB: 24 V, DC, -15 ... 15 %. Тип подключения: Terminal, RJ45. Материал корпуса: Пластик. Размеры (Ш × В × Г): 45 mm x 105 mm x 120 mm. Степень защиты: IP 20, Only suitable for use in electrical operating rooms/cabinets with IP 54 minimum degree of protection..
Температура окружающей среды при эксплуатации: -20 ... 60 °C.
Перед заказом проверьте артикул 580021, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- ASM1/2
- Тип
- Digital switching input, Digital switching output
- Серия
- ASM1
- Материал корпуса
- Пластик
- Защита
- защита от короткого замыкания, защита от переполюсовки
- Количество выходов
- 1 шт.
- Напряжение питания UB
- 24 V, DC, -15 ... 15 %
- Функции
- Service button for manual error unlocking and automatic device swap-out of the safe AS-i slaves, Activation/deactivation of function modules, Diagnostics data transfer via AS-Interface, Dynamic contactor monitoring (EDM), selectable, Error unlocking via AS-Interface, Monitoring modules with contact-simultaneity monitoring, Programmable logic operators, system statuses, Start/restart interlock (RES), selectable, Status LED display for AS-Interface communication, OSSD, start/restart interlock, protective mode, errors, STOP 0 / STOP 1, Support of AS-Interface A/B technology, System signal output
- Тип подключения
- Terminal, RJ45
- Размеры (Ш × В × Г)
- 45 mm x 105 mm x 120 mm
- Тип крепления
- Snap-on mounting
- Пластик корпуса
- PA 66
- Масса нетто
- 450 g
- Настройка/управление
- PC software, Control buttons
- Температура окружающей среды при эксплуатации
- -20 ... 60 °C
- Степень защиты
- IP 20, Only suitable for use in electrical operating rooms/cabinets with IP 54 minimum degree of protection.
- Класс защиты
- III
- Сертификаты
- AS-i, c TÜV Rheinland US, c UL US, TÜV Rheinland
- Количество контактов
- 19 -pin
- Тип напряжения
- DC
- Количество соединений
- 2 шт.
- Цвет корпуса
- чёрный
- Тип дисплея
- LED
- Температура окружающей среды при хранении
- -30 ... 70 °C
- Стартовая задержка
- 10 ms
- Патентов США
- US 6,285,096 B
- Тип конфигурации
- Software, Teach-in
- Количество цифровых входов переключения
- 2 шт.
- Назначение устройства
- CONFIG
- Потребляемый ток, макс.
- 200 mA, Without external load
- SILCL
- 3, IEC/EN 62061
- Сил
- 3, IEC 61508
- Срок эксплуатации
- 20 years, EN ISO 13849-1
- Уровень производительности (PL)
- e, EN ISO 13849-1
- Количество связанных с безопасностью коммутационные выходы (Уквс
- 2 шт.
- Коммутируемое напряжение, тип.
- 22 V
- Предохранитель
- External with max. 4 A semi time-lag
- ФФГ вД
- 9.1E-09 per hour
- Потребление тока от as-I контура
- 45 mA
- Адрес ведомого
- 1..31 programmable, default=0
- Время цикла акк. чтобы как-я технические характеристики
- Max. 5 ms ms
- Как я профиль
- Monitor 7.F
- Тип терминала
- Screw terminal
- Поперечные сечения соединения
- 1 x 0.2 to 2.5 mm², wire, 1 x 0.2 to 2.5 mm², wire, 1 x 0.25 to 1 mm², wire with wire-end sleeve, 1 x 0.25 to 2.5 mm², wire with wire-end sleeve, 2 x 0.2 to 1.0 mm², wire, 2 x 0.2 to 1.5 mm², wire, 2 x 0.5 to 1.5 mm², wire with twin wire-end sleeve
- Категория перенапряжения
- III, For rated operating voltage of 300 V AC in accordance with VDE 0110 part 1
- Остановка категория
- 0 and 1, IEC/EN 60204-1
- Б10 вд не в AC15 (индуктивная нагрузка)
- 100,000 number of cycles, (2 A, 230 V), 250,000 (1 A, 230 V), 540,000 (0.5 A, 230 V)
- Б10 вд не на DC13 (индуктивная нагрузка)
- 10,000,000 number of cycles, (I < 2 A, 24 V)
- Количество настраиваемых функциональных модулей
- 32 шт.
- Количество программируемых логических операторов или (входы)
- 2 шт.
- Функция приглушения
- Нет
- Количество мониторов безопасности, дополнительный текст
- With maximum 31 integrated AS-Interface slaves
- Количество мониторов в безопасности as-интерфейс сети
- 4 шт.
- Время реакции системы
- 40 ms
- Единица продажи
- шт
- Артикул производителя
- 580021
