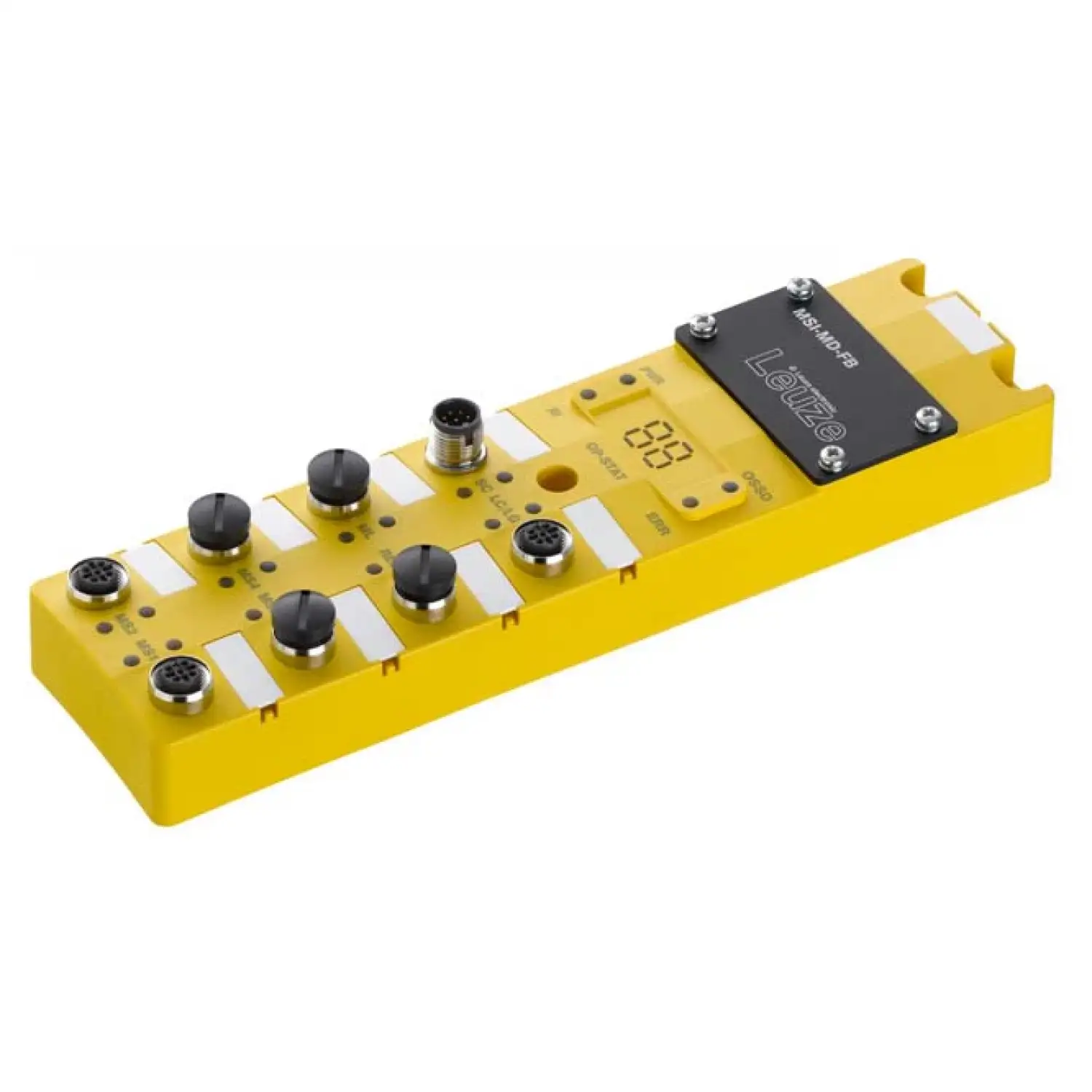

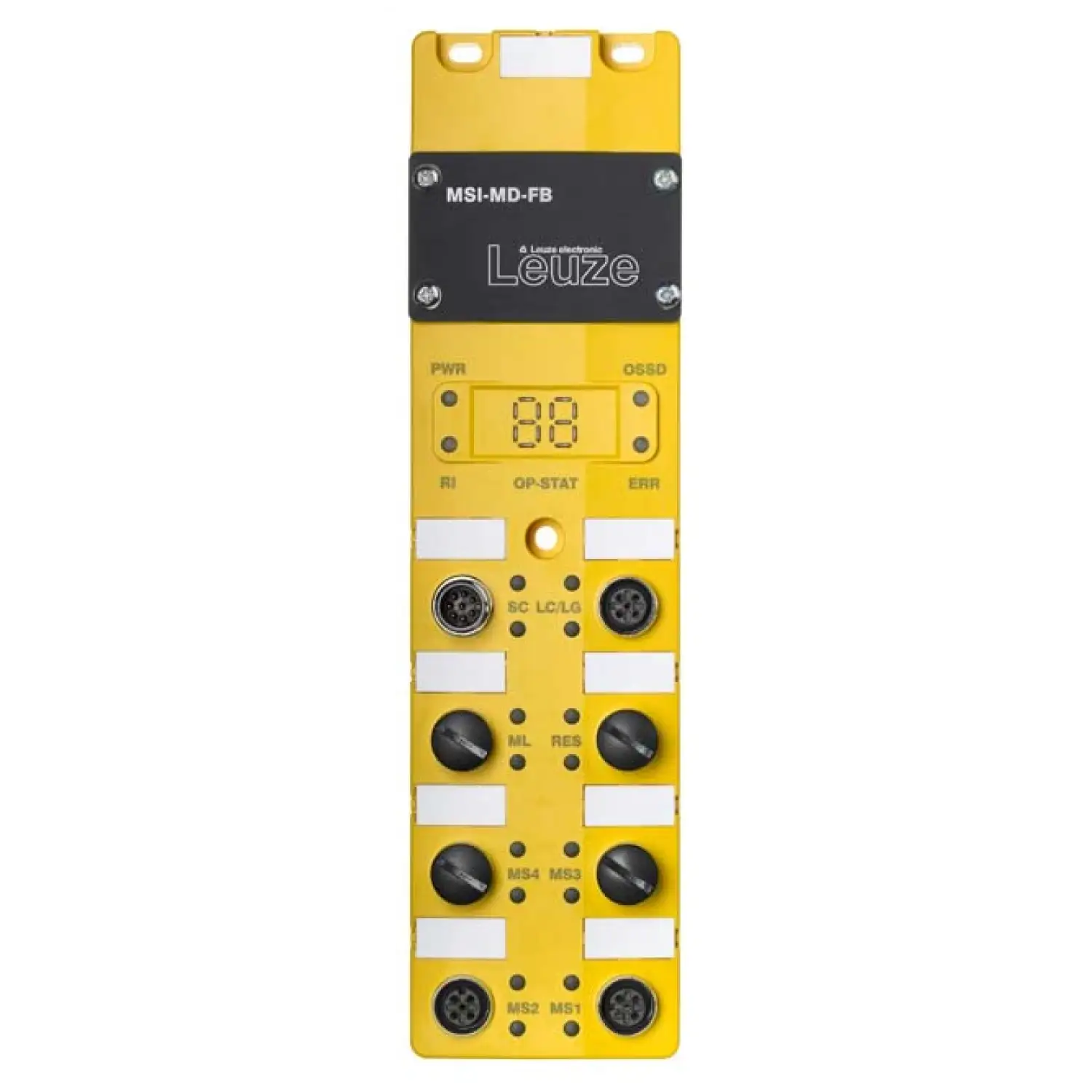

Leuze MSI-MD-FB — интерфейс функции подавления Muting серии MSI-MD-FB. Артикул производителя: 549992.
Тип выхода: Транзистор, PNP. Количество выходов: 3 шт.. Напряжение питания UB: 24 V, DC, -20 ... 20 %, Compensation necessary at 20 ms voltage dip, min. 250 mA (+ external loads). Тип подключения: Разъём, USB. Размеры (Ш × В × Г): 60 mm x 38.3 mm x 225 mm. Степень защиты: IP 67.
Температура окружающей среды при эксплуатации: -30 ... 60 °C.
Перед заказом проверьте артикул 549992, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- MSI-MD-FB
- Тип
- Digital switching input, Safety switching input, Safety-related switching output OSSD, Digital switching output
- Серия
- MSI-MD-FB
- Тип выхода
- Транзистор, PNP
- Защита
- защита от короткого замыкания, Overvoltage protection, защита от переполюсовки
- Количество выходов
- 3 шт.
- Напряжение питания UB
- 24 V, DC, -20 ... 20 %, Compensation necessary at 20 ms voltage dip, min. 250 mA (+ external loads)
- Остаточная пульсация
- -5 ... 5 %, от UB
- Функции
- Sequence controlled 2-sensor muting, Muting enable function, Muting-timeout extension, Sequence controlled 4-sensor muting, Timing controlled 2-sensor muting
- Тип подключения
- Разъём, USB
- Размеры (Ш × В × Г)
- 60 mm x 38.3 mm x 225 mm
- Тип крепления
- Through-hole mounting, Mounting plate, Mounting plate with L-angle
- Масса нетто
- 560 g

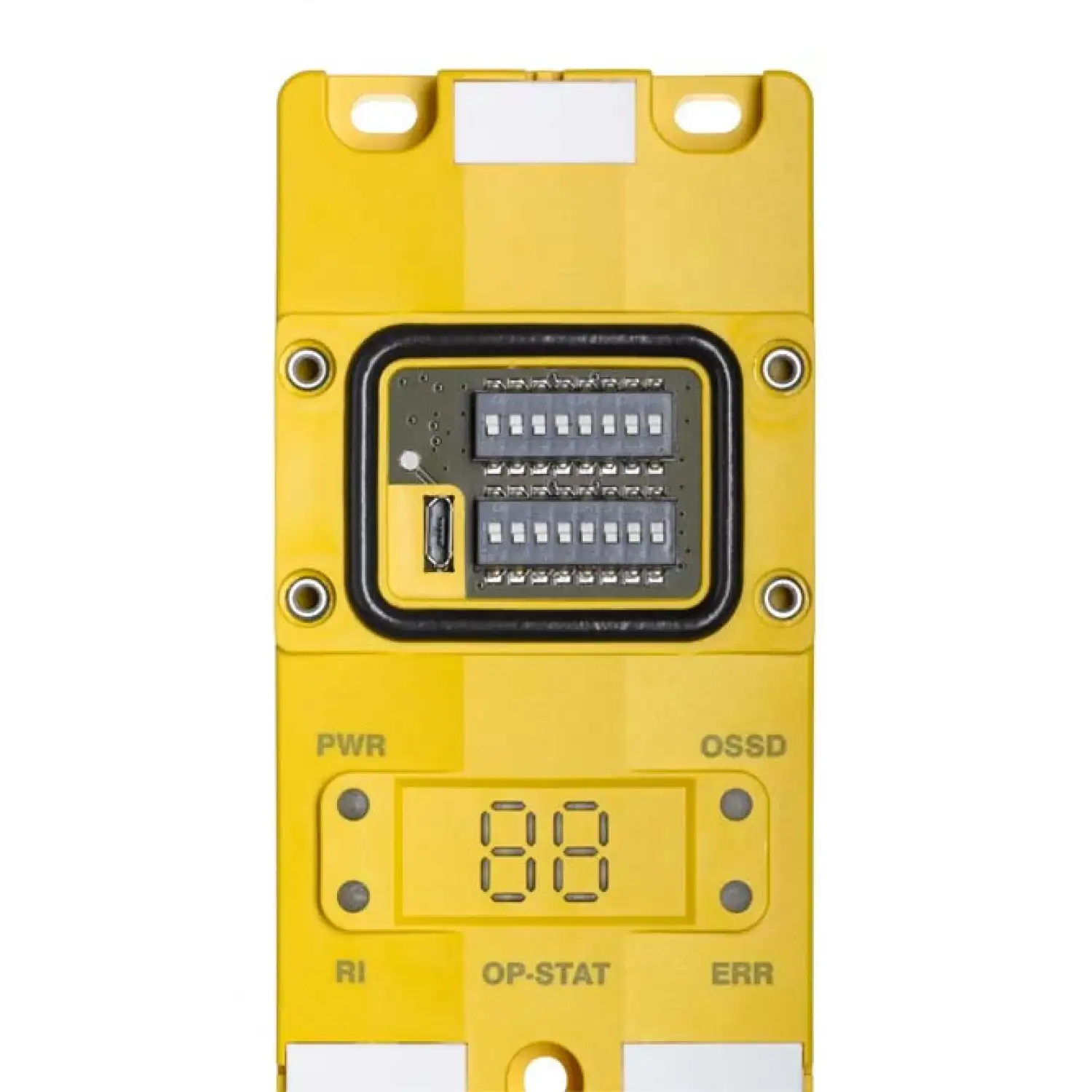

- Настройка/управление
- DIP switch
- Температура окружающей среды при эксплуатации
- -30 ... 60 °C
- Степень защиты
- IP 67
- Класс защиты
- III
- Сертификаты
- TÜV Süd, c CSA US
- Резьба
- M12
- Материал коннектора
- Металл
- Количество контактов
- 8 -pin, 5 -pin
- Коммутируемый ток, макс.
- 380 mA
- Остаточный ток, макс.
- 0.2 mA
- Тип напряжения
- DC
- Количество соединений
- 8 шт.
- Цвет корпуса
- жёлтый
- Количество светодиодов
- 14 шт.
- Тип дисплея
- LED
- Температура окружающей среды при хранении
- -40 ... 70 °C
- Функции настройки
- Selection of operating mode
- Патентов США
- US 6,418,546 B
- Грузоподъемность
- 0.3 µF
- Количество цифровых входов переключения
- 8 шт.
- Относительная влажность (без конденсации)
- 0 ... 95 %
- Потребляемый ток, макс.
- 150 mA, Without external load
- SILCL
- 3, IEC/EN 62061
- Сил
- 3, IEC 61508
- Срок эксплуатации
- 20 years, EN ISO 13849-1
- Уровень производительности (PL)
- e, EN ISO 13849-1
- Количество связанных с безопасностью коммутационные выходы (Уквс
- 2 шт.
- Коммутации низкого напряжения, Макс.
- 2.5 V, 18 V
- Коммутируемое напряжение, тип.
- 24 V
- Переключения высокого напряжения, мин.
- 27 V, 18 V
- Длина кабеля, Макс.
- 50 m
- Раздел допустимое сечение провода, тип.
- 0.25 mm²
- Процедура испытания на колебания, в соответствии со стандартом
- IEC/EN 60068-2-6
- Процедура испытания на удар в соответствии со стандартом
- IEC/EN 60068-2-6
- Ударопрочность
- 100 m/s²
- ФФГ вД
- 2.5E-09 per hour
- Индуктивность нагрузки
- 2,000 µH
- Остаточный ток, тип.
- 0.002 mA
- Время задержки рестарта
- 100 ms
- Перезагрузка
- Automatic, Manual
- Тип разъема
- USB 2.0 Micro-B
- Количество связанных с безопасностью переключающие входы
- 2 шт.
- Единица продажи
- шт
- Артикул производителя
- 549992
