О модели
Описание

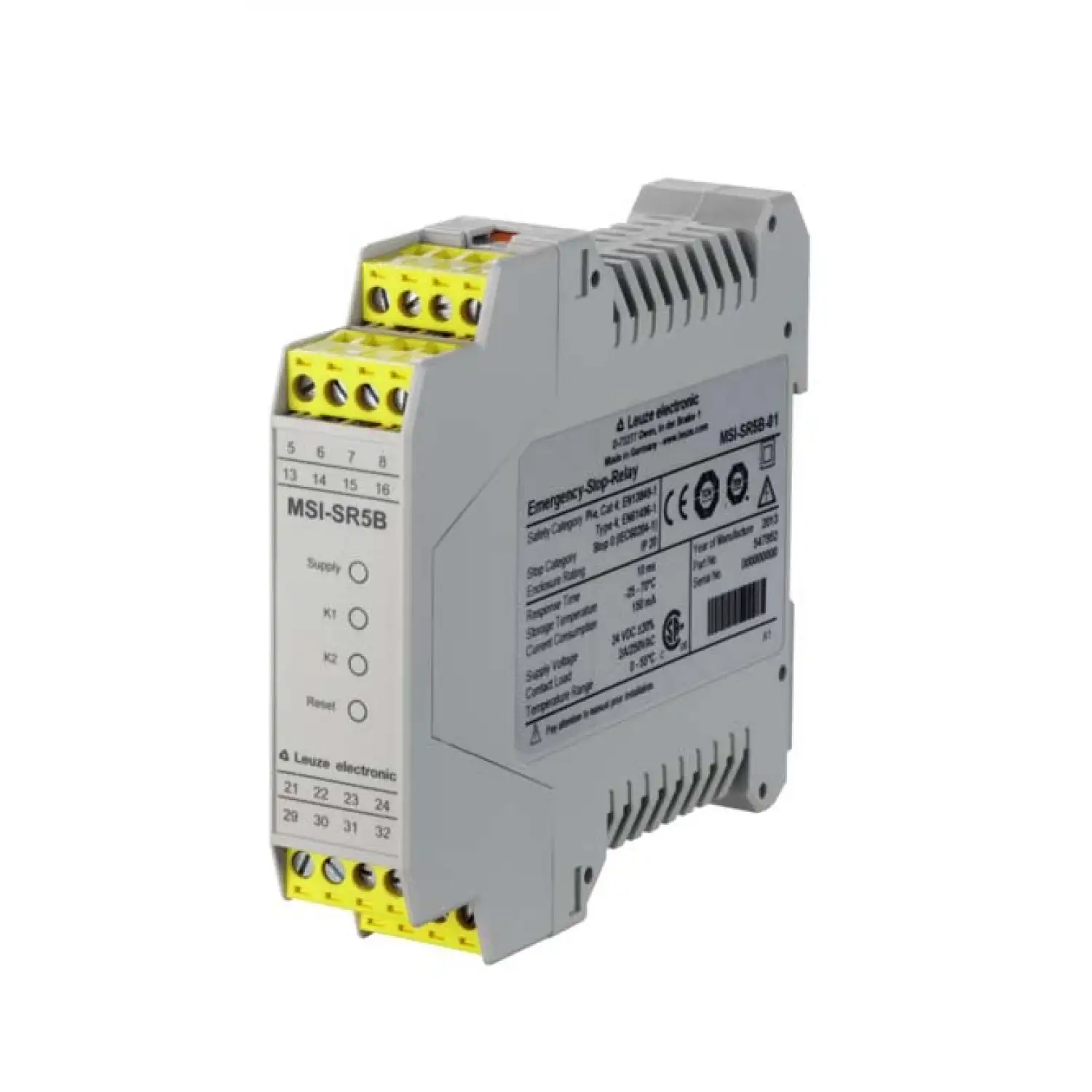

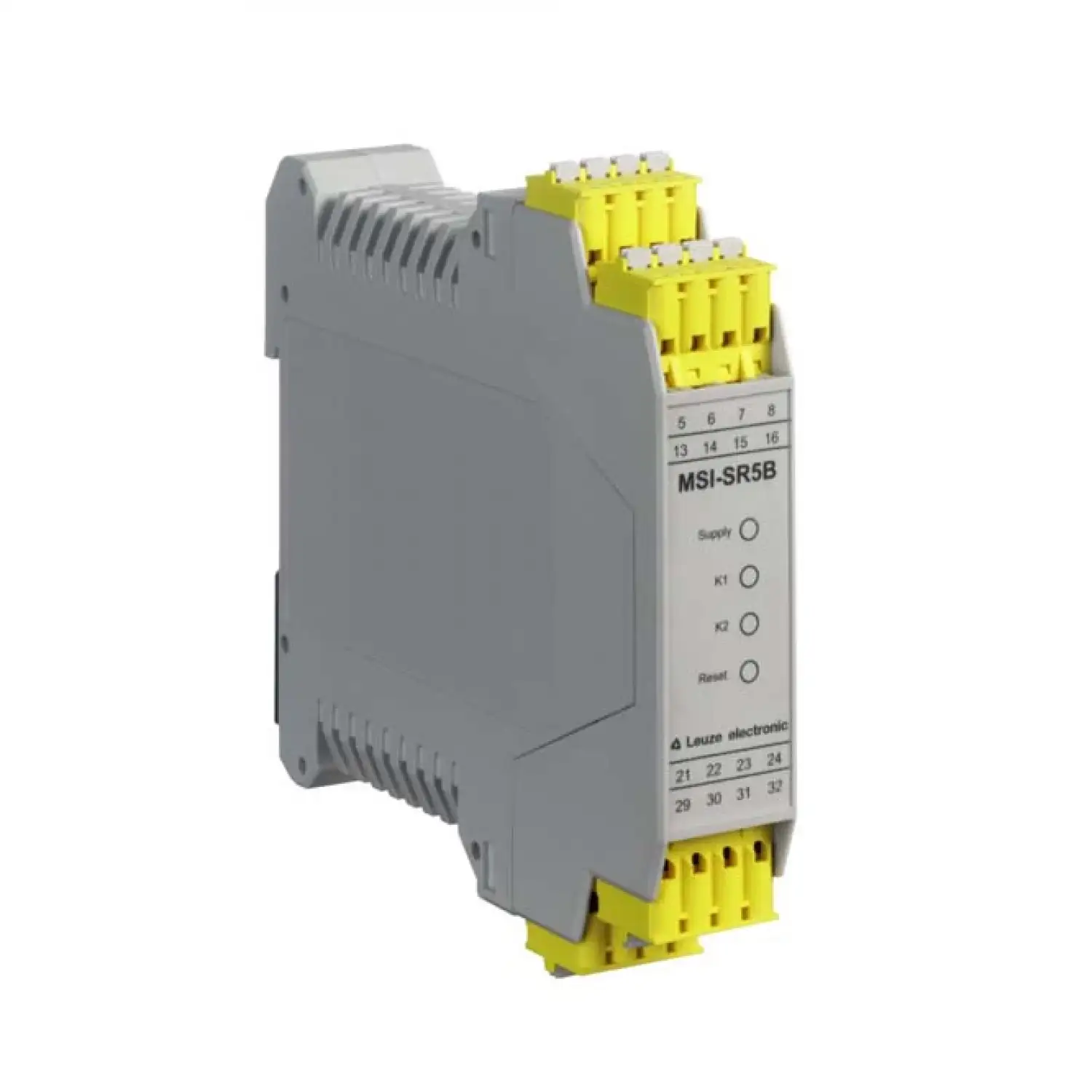

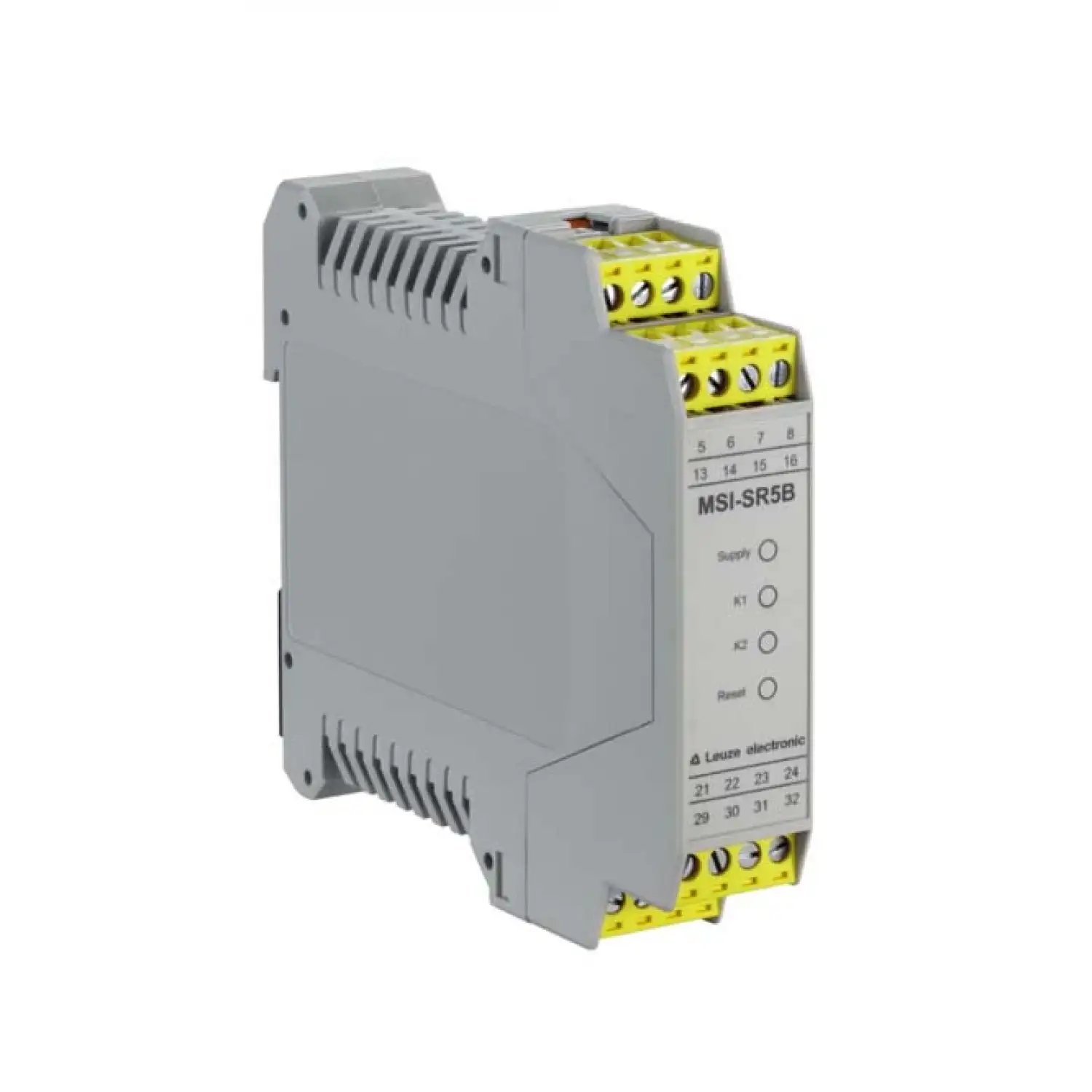

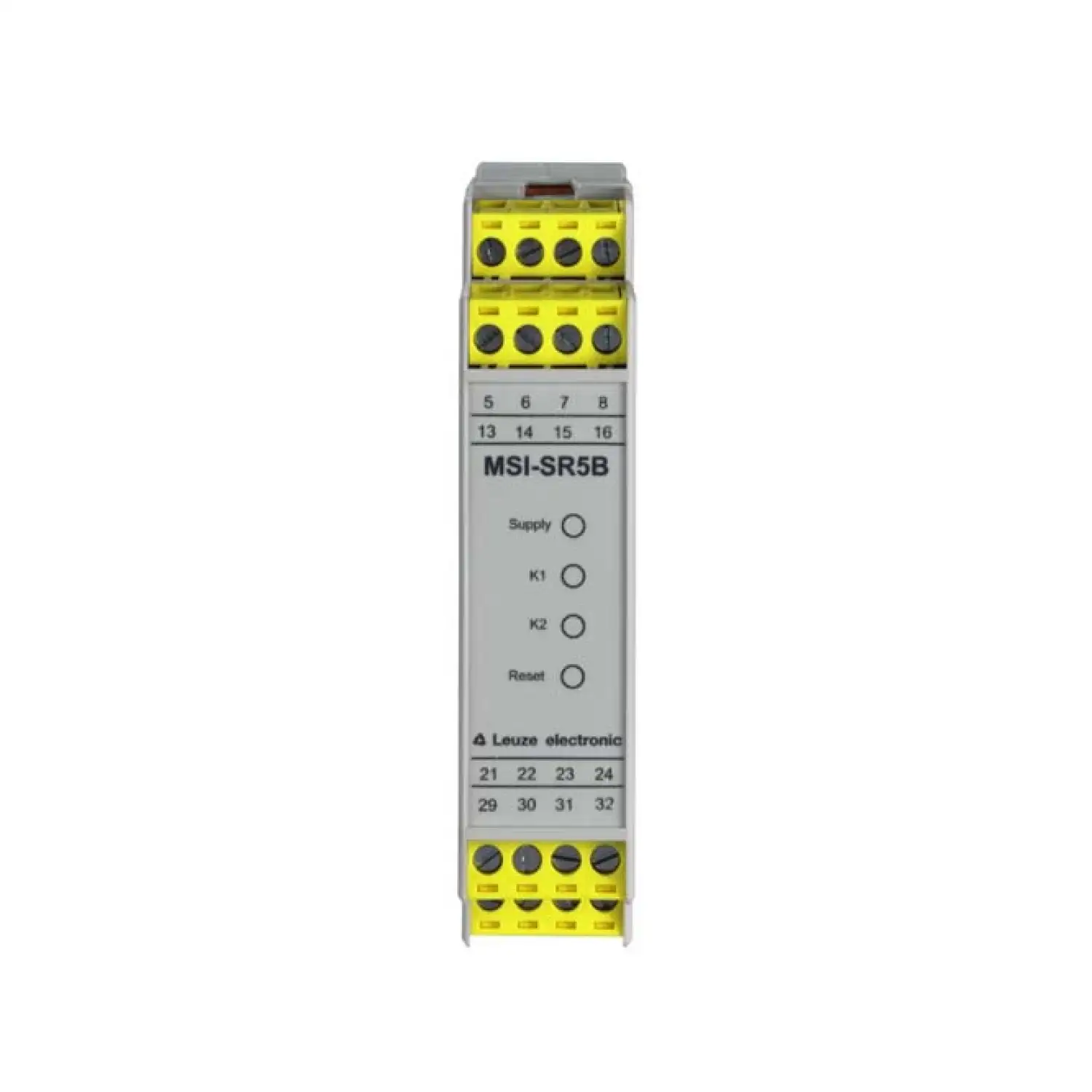

Leuze MSI-SR5B-01 — реле безопасности серии MSI-SR5B. Артикул производителя: 547952.
Тип выхода: Relay, NO. Напряжение питания UB: 24 V, DC, -20 ... 20 %. Тип подключения: Terminal. Материал корпуса: Пластик. Размеры (Ш × В × Г): 22.5 mm x 99 mm x 114.1 mm. Степень защиты: IP 20 (terminals), IP 40 (housing).
Температура окружающей среды при эксплуатации: 0 ... 55 °C.
Перед заказом проверьте артикул 547952, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- MSI-SR5B-01
- Тип
- Safety-related switching output OSSD
- Серия
- MSI-SR5B
- Материал корпуса
- Пластик
- Тип выхода
- Relay, NO
- Защита
- Fuse on switching output, upstream
- Напряжение питания UB
- 24 V, DC, -20 ... 20 %
- Функции
- Double sensor monitoring, Automatic start/restart, Contactor monitoring (EDM), Cross circuit monitoring, Start/restart interlock (RES), selectable
- Тип подключения
- Terminal
- Размеры (Ш × В × Г)
- 22.5 mm x 99 mm x 114.1 mm
- Тип крепления
- Snap-on mounting
- Пластик корпуса
- PA 66
- Масса нетто
- 170 g
- Температура окружающей среды при эксплуатации
- 0 ... 55 °C
- Степень защиты
- IP 20 (terminals), IP 40 (housing)
- Класс защиты
- II
- Сертификаты
- c TÜV NRTL US, c UL US, TÜV Süd
- Количество контактов
- 16 -pin
- Тип напряжения
- DC
- Количество соединений
- 1 шт.
- Цвет корпуса
- серый
- Количество светодиодов
- 4 шт.
- Тип дисплея
- LED
- Температура окружающей среды при хранении
- -25 ... 70 °C
- Патентов США
- US 6,418,546 B
- Относительная влажность (без конденсации)
- 0 ... 95 %
- Потребляемый ток, макс.
- Without external load
- SILCL
- 3, IEC/EN 62061
- Сил
- 3, IEC 61508
- Срок эксплуатации
- 20 years, EN ISO 13849-1
- Уровень производительности (PL)
- e, EN ISO 13849-1
- Количество связанных с безопасностью коммутационные выходы (Уквс
- 2 шт.
- ФФГ вД
- 1E-08 per hour
- Минимальная наработка вд
- 73 years, EN ISO 13849-1
- Перезагрузка
- Automatic, Manual

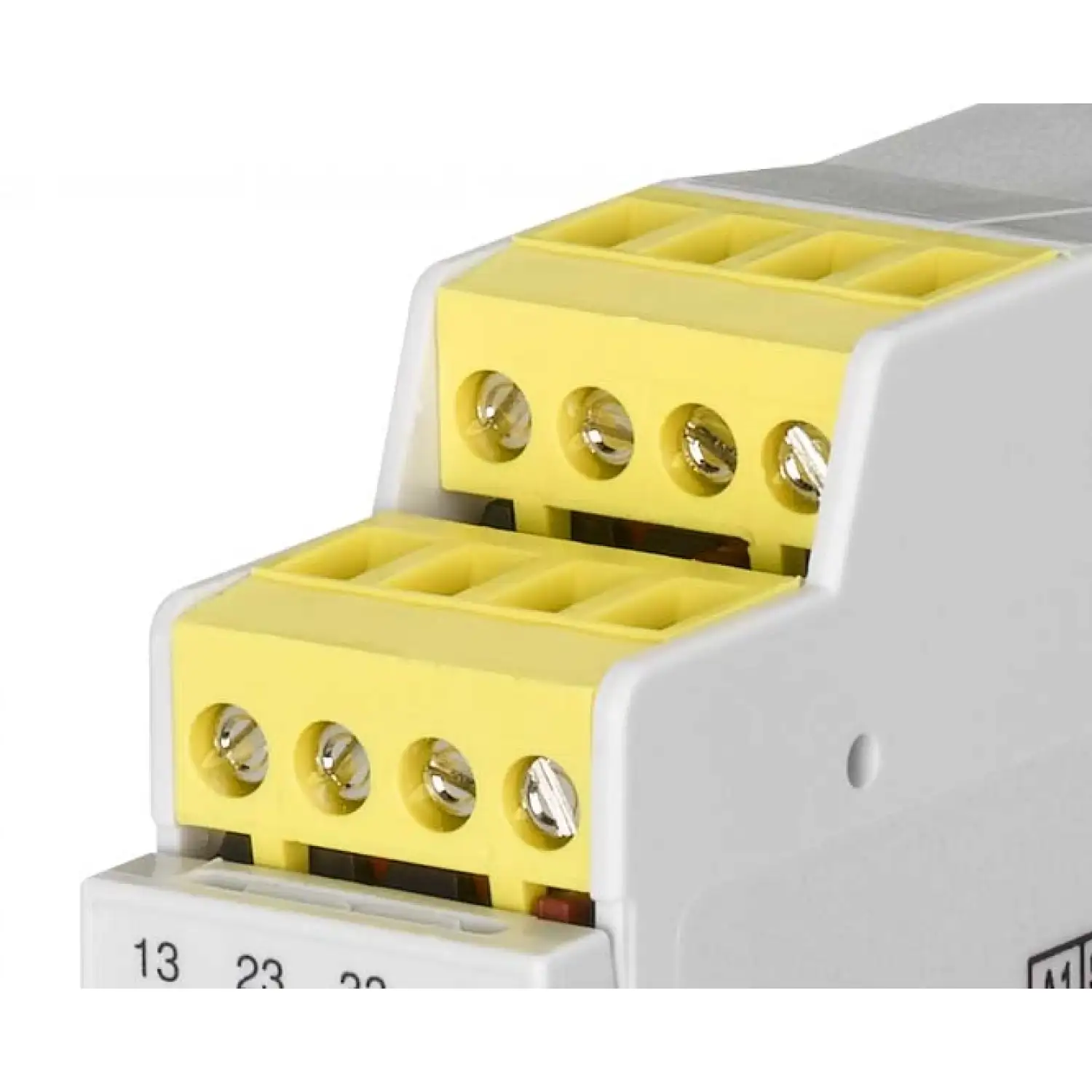

- Тип терминала
- Screw terminal
- Поперечные сечения соединения
- 0.2 to 2.5 mm²
- Жизненный цикл
- 10,000,000 actuation cycles
- Внешняя защита для цепи питания
- 200 mA delay-action
- Остановка категория
- 0, IEC/EN 60204-1
- Внешнего контакта предохранитель на текущий путь
- 5 A quick-action, or 3.15 A delay-action
- Входной ток, макс.
- 150 mA
- Задержка захвата, автоматического запуска
- 350 ms
- Задержка захвата, ручной старт
- 50 ms
- Интервал времени между 2 канала датчика, Макс.
- 60 ms
- Б10 вд не в АС1 (омическая нагрузка)
- 400,000 number of cycles
- Б10 вд не на DC13 (индуктивная нагрузка)
- 4,000,000 number of cycles
- Допустимого входного сопротивления линии, Макс.
- 30 Ω
- Ток на путь, макс.
- 2 A
- Частота переключения, макс.
- 3600 switching cycles/h
- Регрессия задержки
- 10 ms
- ФФГ вД не, НОП = 28800
- 0.00000002 per hour
- ФФГ вД не, НОП = 4800
- 0.00000001 per hour
- ФФГ вД не, НОП = 86400
- 0.00000005 per hour
- Приемочное испытание импа Ульс, Макс.
- 1 ms
- Возможно подключение охранных датчиков (AOPDs)
- Up to 2 AOPDs type 4, type 3 or type 2 self-testing
- Возможно подключение электро-механические устройства безопасност
- Safety switches, E-Stop command devices, 1 and 2-channel
- Единица продажи
- шт
- Артикул производителя
- 547952
