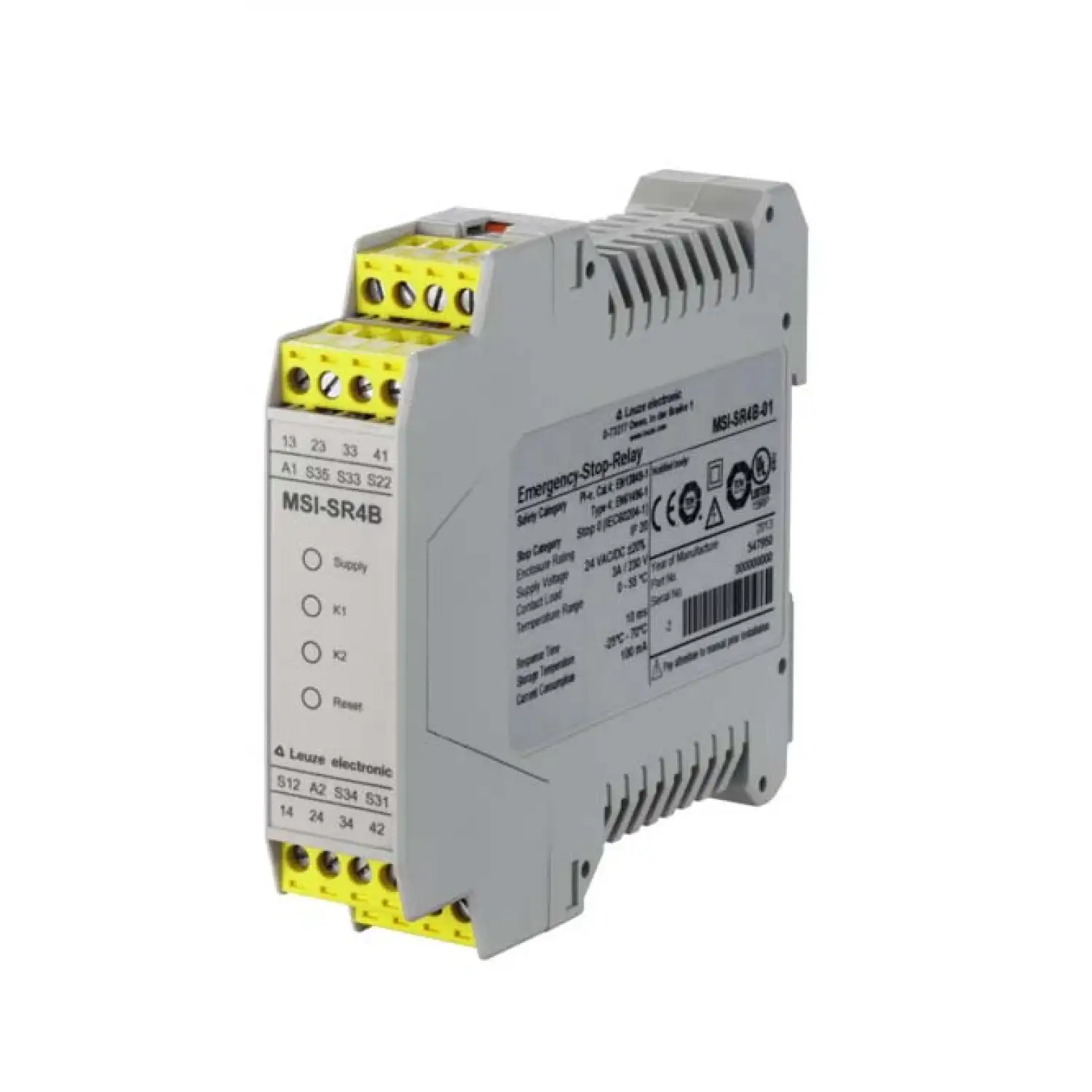

Реле безопасности Leuze MSI-SR4B-01
MPN / артикул: 547950
Реле безопасности
Документация для оборудования3 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze MSI-SR4B-01 — реле безопасности серии MSI-SR4B. Артикул производителя: 547950.
Тип выхода: Relay, NO. Напряжение питания UB: 24 V, AC/DC, -20 ... 20 %. Время отклика: 10 ms. Тип подключения: Terminal. Материал корпуса: Пластик. Размеры (Ш × В × Г): 22.5 mm x 99 mm x 114.1 mm.
Степень защиты: IP 20 (terminals), IP 40 (housing). Температура окружающей среды при эксплуатации: 0 ... 55 °C.
Перед заказом проверьте артикул 547950, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- MSI-SR4B-01
- Тип
- Safety-related switching output OSSD
- Серия
- MSI-SR4B
- Материал корпуса
- Пластик
- Тип выхода
- Relay, NO
- Защита
- Fuse on switching output, upstream
- Напряжение питания UB
- 24 V, AC/DC, -20 ... 20 %
- Время отклика
- 10 ms
- Функции
- Cross circuit monitoring, Automatic start/restart, Contactor monitoring (EDM), Start/restart interlock (RES), selectable
- Тип подключения
- Terminal
- Размеры (Ш × В × Г)
- 22.5 mm x 99 mm x 114.1 mm
- Тип крепления
- Snap-on mounting
- Пластик корпуса
- PA 66
- Масса нетто
- 170 g
- Температура окружающей среды при эксплуатации
- 0 ... 55 °C
- Степень защиты
- IP 20 (terminals), IP 40 (housing)
- Класс защиты
- II
- Сертификаты
- c TÜV NRTL US, c UL US, TÜV Süd
- Количество контактов
- 16 -pin
- Тип напряжения
- AC/DC
- Количество соединений
- 1 шт.
- Цвет корпуса
- серый
- Количество светодиодов
- 4 шт.
- Тип дисплея
- LED
- Температура окружающей среды при хранении
- -25 ... 70 °C
- Потребляемая мощность, макс.
- 3 W
- Потребляемый ток, макс.
- Without external load
- SILCL
- 3, IEC/EN 62061
- Сил
- 3, IEC 61508
- Срок эксплуатации
- 20 years, EN ISO 13849-1
- Уровень производительности (PL)
- e, EN ISO 13849-1
- Количество связанных с безопасностью коммутационные выходы (Уквс
- 3 шт.
- ФФГ вД
- 2,1E-08 per hour
- Минимальная наработка вд
- 73 years, EN ISO 13849-1
- Перезагрузка
- Automatic, Manual
- Тип терминала
- Screw terminal
- Поперечные сечения соединения
- 0.2 to 2.5 mm²
- Жизненный цикл
- 10,000,000 actuation cycles
- Материал электрического контакта
- Silver alloy
- Внешняя защита для цепи питания
- 200 mA delay-action
- Остановка категория
- 0, IEC/EN 60204-1
- Входной ток, макс.
- 100 mA
- Задержка захвата, автоматического запуска
- 300 ms
- Задержка захвата, ручной старт
- 30 ms
- Б10 вд не в AC15 (индуктивная нагрузка)
- 1,400,000 number of cycles
- Б10 вд не на DC13 (индуктивная нагрузка)
- 1,000,000 number of cycles
- Допустимого входного сопротивления линии, Макс.
- 30 Ω
- Ток на путь, макс.
- 3 A
- Частота переключения, макс.
- 3600 switching cycles/h
- Регрессия задержки
- 10 ms
- ФФГ вД не, НОП = 28800
- 0.0000000045 per hour
- ФФГ вД не, НОП = 4800
- 0.0000000014 per hour
- ФФГ вД не, НОП = 86400
- 0.000000015 per hour
- Временное окно для сигнальной последовательности, мониторинг
- 20 ms
- Приемочное испытание импа Ульс, Макс.
- 1 ms
- Единица продажи
- шт
- Артикул производителя
- 547950
Материалы
Документация
Leuze MSI — обзор контроллеров и реле безопасностиEN · PDF на prom-elec.com · ред. 2017-08
Leuze MSI-SR4B-01 — технический паспорт 547950EN · PDF на prom-elec.com · ред. 2021-01-28
Leuze MC 3xx-S2 / MSI-SR4 / MSI-SR5 — сертификат TÜV Rheinland 01/205/5572.00/17DE / EN · PDF на prom-elec.com · ред. 2017-03-08
