О модели
Описание

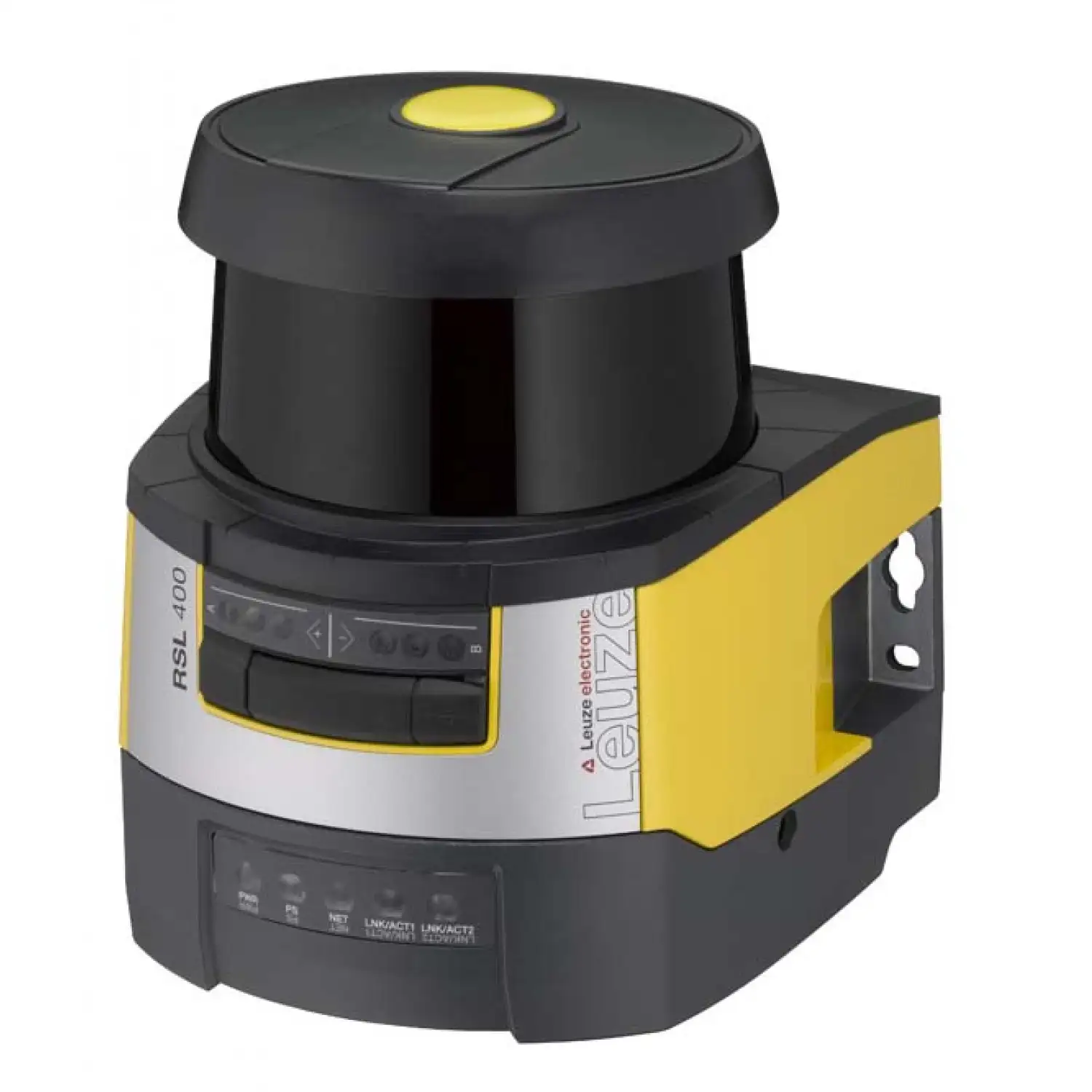

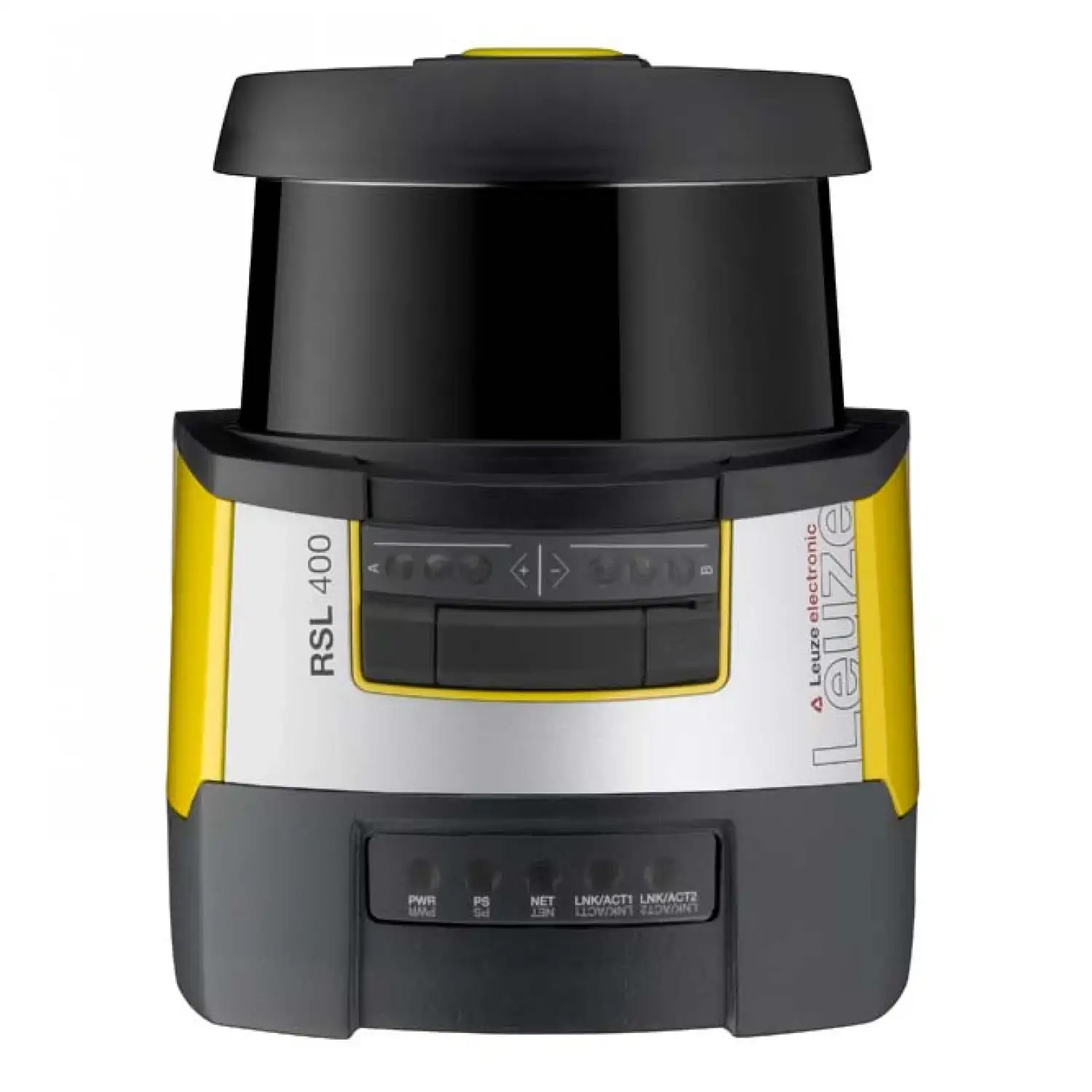

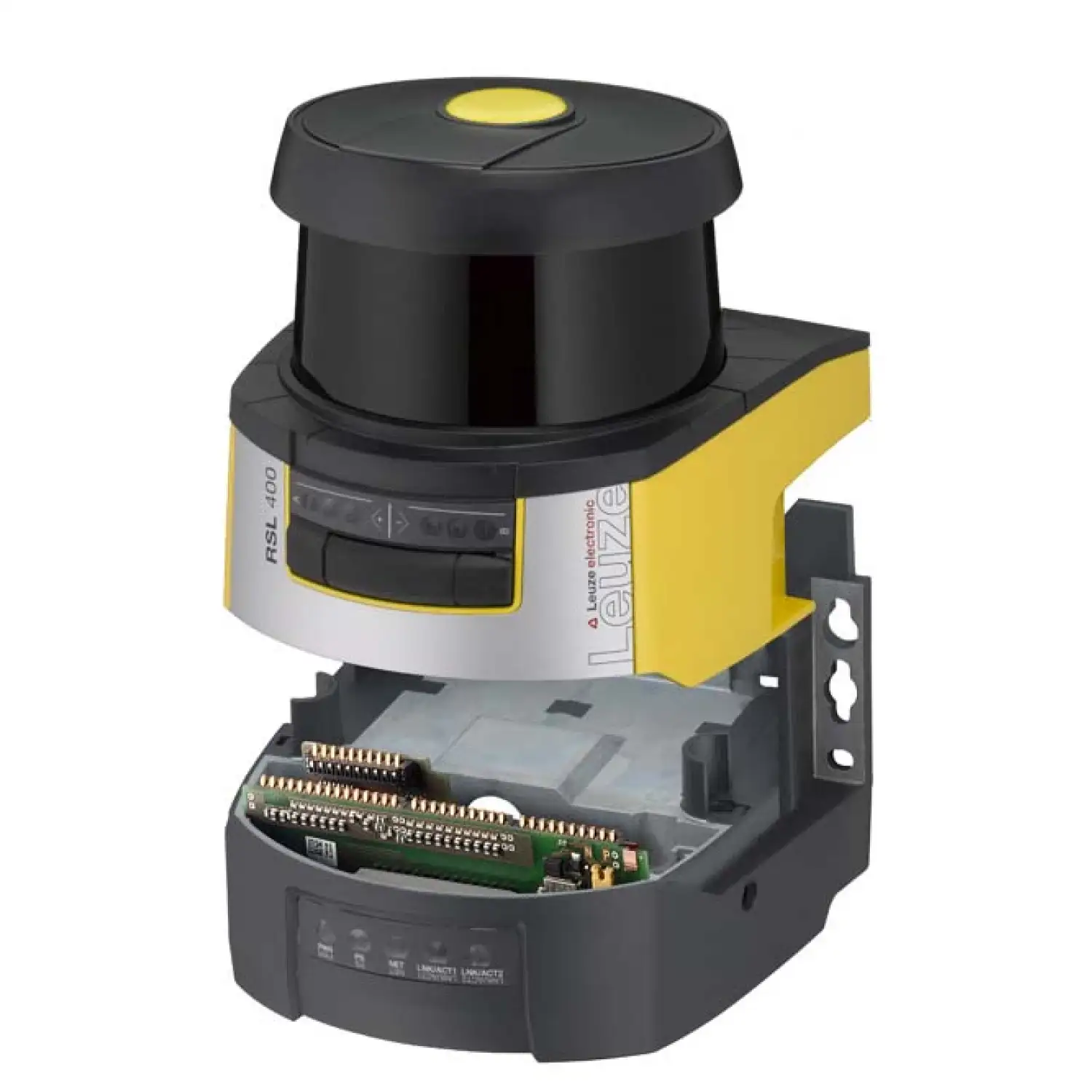

Leuze RSL420P-M/CU400P-3M12 — лазерный сканер безопасности серии RSL 400. Артикул производителя: 53800301.
Рабочий диапазон: 0 ... 4.5 m. Источник света: Laser, инфракрасный. Напряжение питания UB: 24 V, DC, -30 ... 20 %. Тип подключения: Разъём. Длина кабеля: ≤ 5mLonger cable lengths are possible using active cables.. Материал корпуса: Металл, Пластик.
Размеры (Ш × В × Г): 140.2 mm x 170 mm x 142 mm. Степень защиты: IP 65. Температура окружающей среды при эксплуатации: 0 ... 50 °C.
Перед заказом проверьте артикул 53800301, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- RSL420P-M/CU400P-3M12
- Тип
- 3, IEC/EN 61496
- Серия
- RSL 400
- Материал корпуса
- Металл, Пластик
- Источник света
- Laser, инфракрасный
- Рабочий диапазон
- 0 ... 4.5 m
- Защита
- Overvoltage protection
- Напряжение питания UB
- 24 V, DC, -30 ... 20 %
- Функции
- Resolution, selectable, PROFIsafe
- Тип подключения
- Разъём
- Размеры (Ш × В × Г)
- 140.2 mm x 170 mm x 142 mm
- Тип крепления
- с помощью дополнительного крепления, Mounting plate, Through-hole mounting
- Материал оптической крышки
- Пластик/PC
- Масса нетто
- 4,300 g
- Настройка/управление
- Software Sensor Studio
- Температура окружающей среды при эксплуатации
- 0 ... 50 °C
- Степень защиты
- IP 65
- Класс защиты
- III, EN 61140
- Сертификаты
- TÜV Süd
- Длина кабеля
- ≤ 5mLonger cable lengths are possible using active cables.
- Резьба
- M12
- Материал коннектора
- Металл
- Количество контактов
- 4 -pin
- Металл корпуса
- Diecast zinc
- Применение
- Stationary access guarding, Mobile danger zone guarding, Mobile side guarding, Stationary danger zone guarding
- Класс лазера
- 1, IEC/EN 60825-1:2007
- Количество соединений
- 3 шт.
- Цвет корпуса
- жёлтый, RAL 1021
- Количество светодиодов
- 10 шт.
- Тип дисплея
- Alphanumerical display, LED indicator
- Температура окружающей среды при хранении
- -20 ... 60 °C
- Процедура испытания по ЭМС в соответствии со стандартом
- EN 61496-1, DIN 40839-1/3
- Кодировка
- A-coded, D-coded
- Форма сигнала
- Pulsed
- Патентов США
- US 7,696,468 B, US 10,304,307B, US 7,656,917 B, US 8,520,221 B
- Профиль
- PROFINET/PROFIsafe
- Тип конфигурации
- Software Sensor Studio
- Относительная влажность (без конденсации)
- 15 ... 95 %
- Функциональность переключателя
- IRT-ready 2-port switch acc. to IEEE 802, integrated in connection unit
- Соответствие класса
- C
- Потребляемая мощность, макс.
- 22 W, For 24 V, plus output load
- SILCL
- 2, IEC/EN 62061
- Сил
- 2, IEC 61508
- Срок эксплуатации
- 20 years, EN ISO 13849-1
- Уровень производительности (PL)
- d, EN ISO 13849-1
- Процедура испытания на колебания, в соответствии со стандартом
- EN 60068-2-6
- ФФГ вД
- 9E-08 per hour
- Лазерный луч длина волны
- 905 nm
- Частота повторения
- 90 kHz
- Дальность обнаружения
- 0 ... 50 m
- Диффузное отражение
- 20 %
- Разрешающая способность по расстоянию
- 1 mm
- Угловое разрешение
- 0.1 °
- Потребляемый ток (без нагрузки), макс.
- 900 mA, (use power supply unit with 3 A)
- Количество независимых датчиков конфигурации
- 1
- Количество пар поле, реверсивный
- 10
- Минимальный диапазон регулировки
- 50 mm
- Ряд защитных функций
- 1 шт.
- Угол сканирования
- 270 °
- Диффузное отражение, мин.
- 1.8 %
- Количество пар
- 10
- Площадь объекта
- 150 mm x 150 mm
- Излучаемая мощность передатчика
- Max. 4.5 dBm (2.82 mW), class 2
- Частотный диапазон
- 2,400 ... 2,483.5 MHz
- Процедура испытания для непрерывного удара в соответствии со ста
- IEC 60068-2-29
- Подключение
- USB 2.0 mini-B, socket
- Скорость передачи, макс.
- 12 Mbit/s
- GSDML
- GSDML acc. to Spec V2.3.2
- Profinet-устройство
- Device acc. to Spec V2.3.4
- Безопасность-соответствующие сигналы переключения
- 1 шт.
- Поддерживаемые топологии
- MRP client, SNMP
- Свойства порта
- Auto-Negotiation, Auto-Crossover, Auto-Polarity
- Сетевой класс нагрузки
- III
- Уровень безопасности
- 1
- Я&М
- 0 - 4
- Единица продажи
- шт
- Артикул производителя
- 53800301
