О модели
Описание

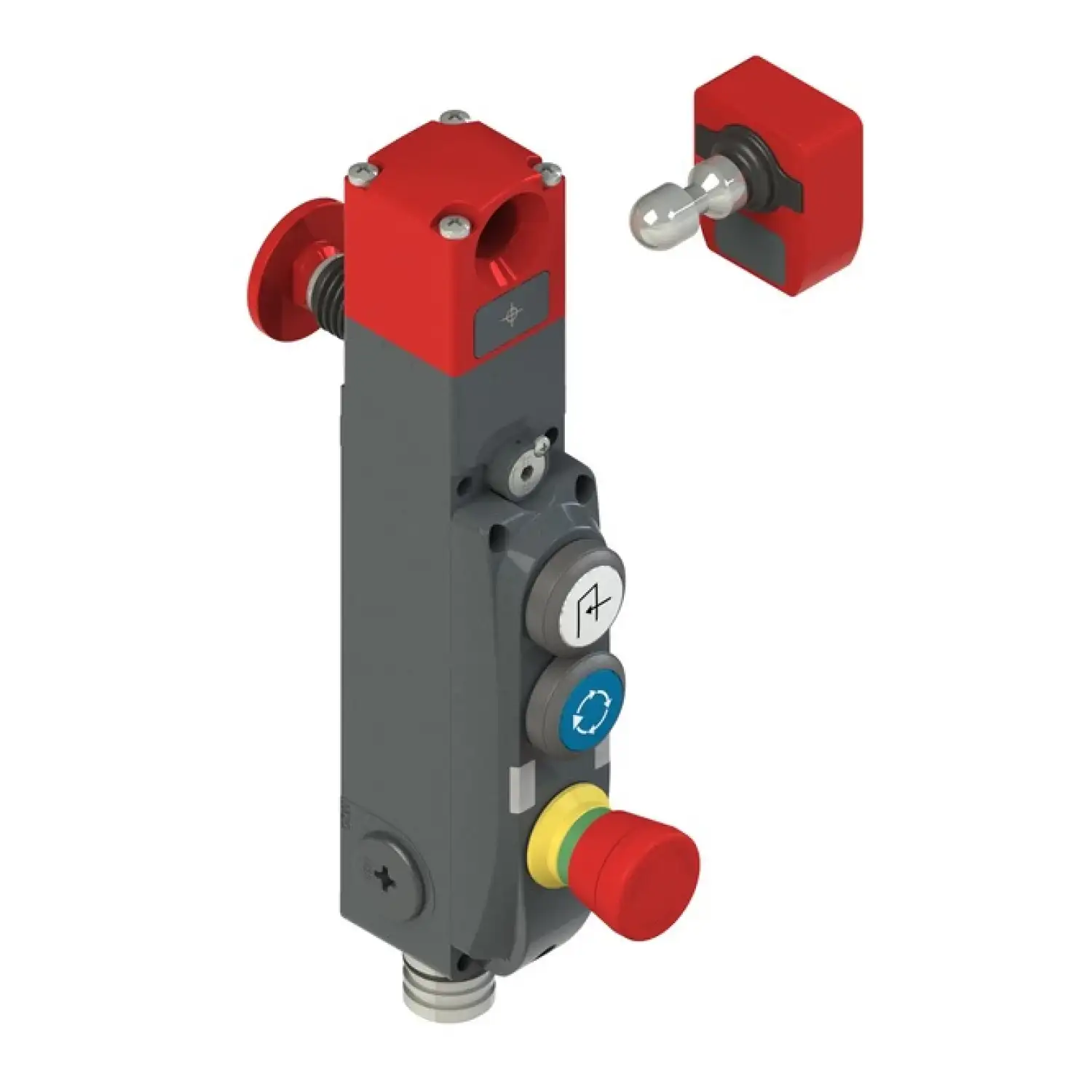

Leuze L300-B2-M41M23B19-MLM24-PB-UCA — замок безопасности серии L300-B2. Артикул производителя: 50145105.
Принцип действия: Open circuit current principle – Actuator locked if electromagnet is activated. Тип выхода: Транзистор, PNP. Количество выходов: 2 шт.. Напряжение питания UB: 24 V, DC, -10 ... 10 %. Тип подключения: Разъём. Материал корпуса: Металл.
Размеры (Ш × В × Г): 40 mm x 92.4 mm x 256.8 mm. Степень защиты: IP 65, EN 60529. Температура окружающей среды при эксплуатации: -20 ... 50 °C.
Перед заказом проверьте артикул 50145105, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- L300-B2-M41M23B19-MLM24-PB-UCA
- Тип
- Digital switching input, Safety switching input, Safety-related switching output OSSD, Digital switching output
- Серия
- L300-B2
- Материал корпуса
- Металл
- Принцип действия
- Open circuit current principle – Actuator locked if electromagnet is activated
- Тип выхода
- Транзистор, PNP
- Количество выходов
- 2 шт.
- Напряжение питания UB
- 24 V, DC, -10 ... 10 %
- Функции
- Locking device with guard interlocking in acc. with EN ISO 14119 (type 4)
- Тип подключения
- Разъём
- Размеры (Ш × В × Г)
- 40 mm x 92.4 mm x 256.8 mm
- Тип крепления
- Through-hole mounting
- Масса нетто
- 1.9 g
- Настройка/управление
- 3 command devices
- Температура окружающей среды при эксплуатации
- -20 ... 50 °C
- Степень защиты
- IP 65, EN 60529
- Сертификаты
- c UL US, ECOLAB, TÜV Süd
- Резьба
- M23
- Материал коннектора
- Металл
- Количество контактов
- 19 -pin
- Тип напряжения
- DC
- Количество соединений
- 1 шт.
- Дизайн
- Cubic
- Цвет корпуса
- красный, серый
- Количество светодиодов
- 5 шт.
- Тип дисплея
- LED
- Температура окружающей среды при хранении
- -40 ... 75 °C
- Кодировка
- A-coded
- Повторяемость
- ≤ 10 % Sn
- Функции настройки
- Button illuminates with icon “Acknowledge”, blue, Button illuminates with icon “Request”, white, E-Stop button, not illuminated, with rotary release
- Количество цифровых входов переключения
- 2 шт.
- Потребляемый ток, макс.
- 1,200 mA
- SILCL
- 3, IEC/EN 62061
- Сил
- 3, IEC 61508
- Срок эксплуатации
- 20 years, EN ISO 13849-1
- Уровень производительности (PL)
- Up to and including e, EN ISO 13849-1
- Количество связанных с безопасностью коммутационные выходы (Уквс
- 2 шт.
- Коммутируемое напряжение, тип.
- 24 V
- ФФГ вД
- 1.17E-9 per hour
- Минимальная наработка вд
- 2,725 years, EN ISO 13849-1
- Жизненный цикл
- 1,000,000 actuation cycles, IEC 60947-5-1
- Скорость подхода
- 0.001 ... 0.5 m/s
- Усилие извлечения, разблокирован привод
- 30 N
- Частота срабатывания, макс.
- 600 per hour, IEC 60947-5-1
- Боковой кабельный ввод
- From below
- Фиксируя усилие, макс.
- 9,750 N
- Релиз устройства
- Auxiliary release, Escape release button
- Гарантированная дальность сАО
- 2 mm
- Гарантированное расстояние сАР
- 4 mm (actuator not locked), 10 mm (actuator locked)
- Макс. частота переключения
- 1 Hz
- Номинальная дистанция переключения сп
- 2.5 mm
- Режим активации выходов безопасности
- Safety outputs active if safety door is closed and locked
- Постоянного тока
- High
- Уровень кодирования
- High, EN ISO 14119
- Внешняя защита для цепи питания
- 2A type Gg (or equivalent)
- Потребление тока, тип.
- 5 mA
- Тип проводки
- Single connection, Series connection
- Количество связанных с безопасностью переключающие входы
- 2 шт.
- Единица продажи
- шт
- Артикул производителя
- 50145105
