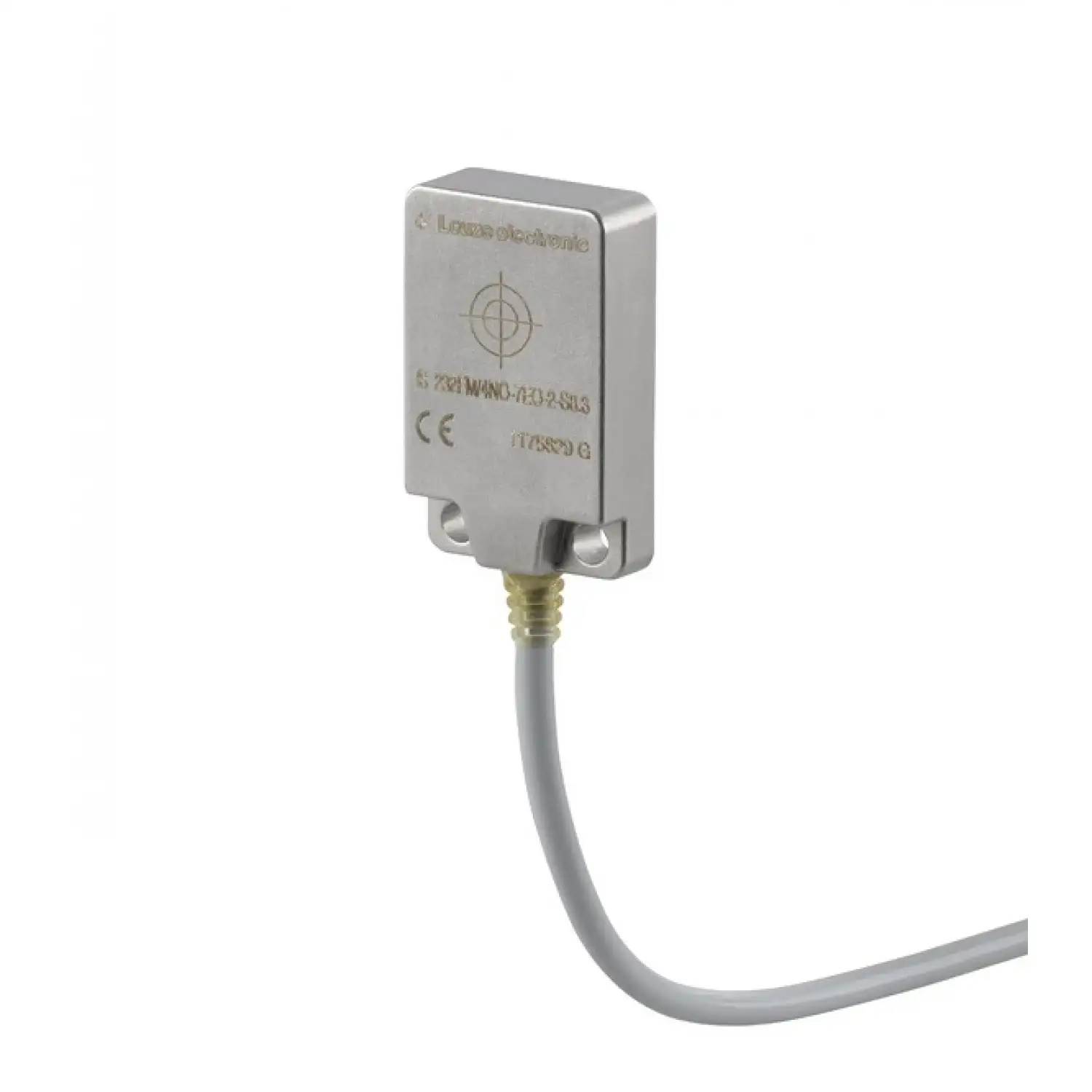

Индуктивный датчик Leuze IS 232FM/4NO-7E0-2-S8.3
MPN / артикул: 50143803
Индуктивный датчик
Документация для оборудования2 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze IS 232FM/4NO-7E0-2-S8.3 — индуктивный датчик серии 232. Артикул производителя: 50143803.
Тип выхода: Транзистор, PNP. Количество выходов: 1 шт.. Напряжение питания UB: 10 ... 30 V, DC. Частота переключения: 180 Hz. Тип подключения: Кабель with connector. Длина кабеля: 200 mm.
Материал корпуса: Нержавеющая сталь. Размеры (Ш × В × Г): 20 mm x 8 mm x 32 mm. Степень защиты: IP 68, IP 69K. Температура окружающей среды при эксплуатации: -25 ... 85 °C.
Перед заказом проверьте артикул 50143803, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- IS 232FM/4NO-7E0-2-S8.3
- Тип
- Male
- Серия
- 232
- Материал корпуса
- Нержавеющая сталь
- Тип выхода
- Транзистор, PNP
- Защита
- защита от короткого замыкания, Inductive protection, защита от переполюсовки
- Количество выходов
- 1 шт.
- Принцип переключения
- NO (normally open)
- Напряжение питания UB
- 10 ... 30 V, DC
- Остаточная пульсация
- 0 ... 10 %, от UB
- Ток холостого хода
- 0 ... 10 mA
- Частота переключения
- 180 Hz
- Функции
- Выходной сигнал, Питание
- Тип подключения
- Кабель with connector
- Размеры (Ш × В × Г)
- 20 mm x 8 mm x 32 mm
- Тип крепления
- Through-hole mounting
- Масса нетто
- 47 g
- Температура окружающей среды при эксплуатации
- -25 ... 85 °C
- Степень защиты
- IP 68, IP 69K
- Сертификаты
- c UL US
- Соответствует стандартам
- IEC 60947-5-2
- Длина кабеля
- 200 mm
- Количество проводников
- 3 -wire
- Резьба
- M8
- Материал коннектора
- Металл
- Количество контактов
- 3 -pin
- Особенности
- Reduction factor 1
- Предельный рабочий диапазон
- 7 mm
- Гистерезис переключения
- 15 %
- Корпус из нержавеющей стали
- V4A
- Алюминий
- 1
- Латунь
- 1.2
- Медь
- 0.8
- Нержавеющая сталь
- 0.85
- Стали Fe360
- 1
- Коммутируемый ток, макс.
- 200 mA
- Остаточный ток, макс.
- 0.1 mA
- Падение напряжения
- 2 V
- Стабильность повторяемости, max (% от сР)
- 5 %, For UB = 20 … 30 V DC, ambient temperature Ta = 23 °C ± 5 °C
- Температурный дрейф, макс. (в % ОТ сР)
- 10 %, Over the entire operating temperature range
- Тип напряжения
- DC
- Материал оболочки
- PVC
- Цвет кабеля
- серый
- Количество соединений
- 1 шт.
- Дизайн
- Cubic
- Материал торцевой части
- Нержавеющая сталь, AISI 316
- Стандартная испытательная пластинка
- 21 x 21 mm², Fe360
- Тип монтажа
- Embedded
- Цвет корпуса
- Silver
- Количество светодиодов
- 1 шт.
- Тип дисплея
- LED
- Температура окружающей среды при хранении
- -25 ... 85 °C
- Рабочий диапазон са
- 0 ... 5.67 mm
- Стартовая задержка
- 25 ms
- Процедура испытания по ЭМС в соответствии со стандартом
- IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4
- Кодировка
- A-coded
- Версия
- Axial
- Напряжение переключения
- high: ≥(UB-2V), Low: ≤2V
- Единица продажи
- шт
- Артикул производителя
- 50143803
Материалы
Документация
Leuze IS 232FM/4NO-7E0-2-S8.3 — технический паспорт 50143803EN · PDF на prom-elec.com · ред. 2021-01-28
Leuze IS 2xxFM — декларация соответствияDE / EN / FR · PDF на prom-elec.com · ред. 2020-02-07
