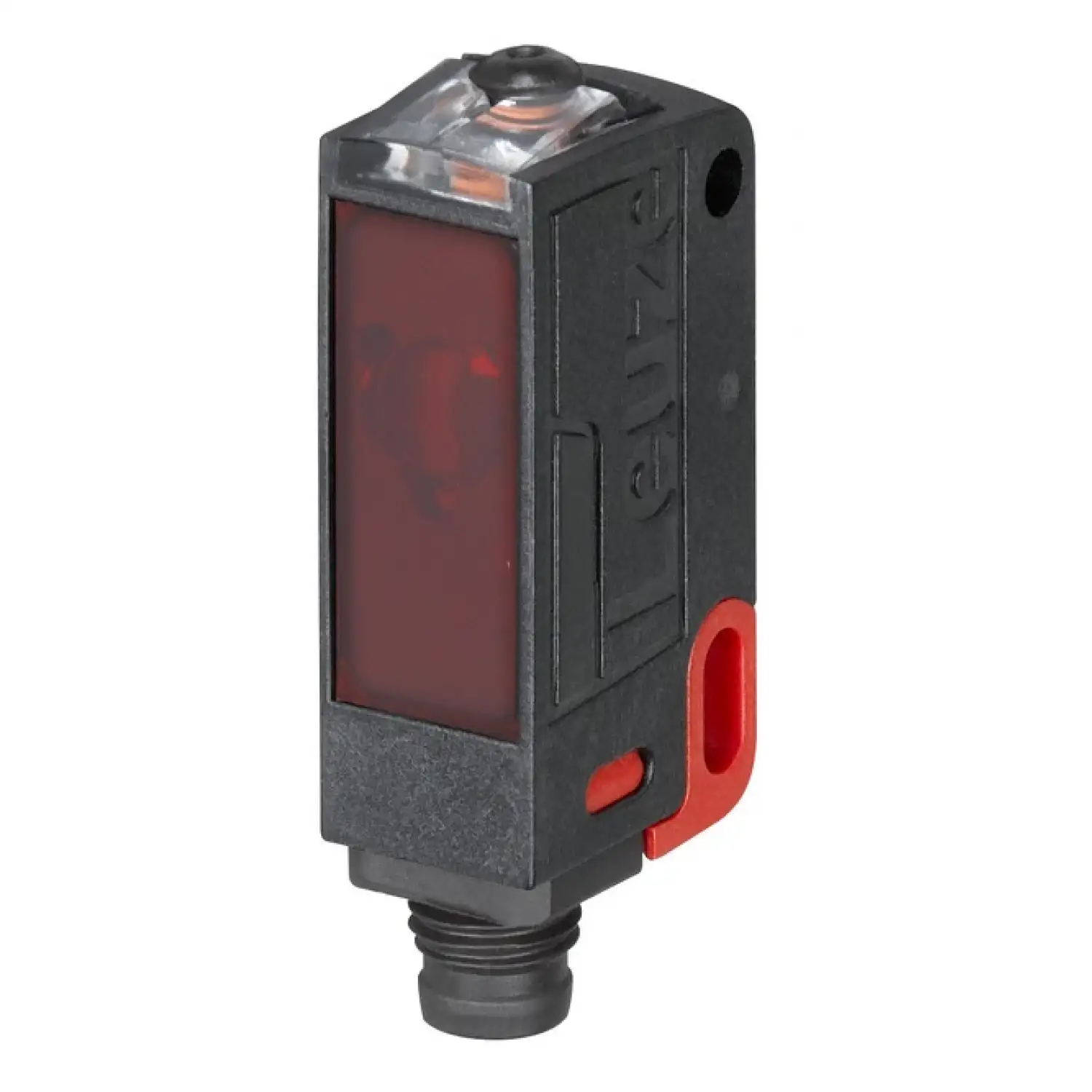

Датчик с поляризованным отражением от рефлектора Leuze PRK23/4X-200-M8
MPN / артикул: 50143294
Датчик с поляризованным отражением от рефлектора
Документация для оборудования2 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze PRK23/4X-200-M8 — датчик с поляризованным отражением от рефлектора серии 23. Артикул производителя: 50143294.
Принцип действия: Reflection principle. Рабочий диапазон: 0.1 ... 4.5 m, With reflector TK(S) 100x100. Источник света: LED, красный. Тип выхода: Транзистор, PNP. Количество выходов: 1 шт.. Напряжение питания UB: 10 ... 30 V, DC, включая остаточную пульсацию.
Частота переключения: 500 Hz. Время отклика: 1 ms. Тип подключения: Кабель with connector. Длина кабеля: 200 mm. Материал корпуса: Пластик. Размеры (Ш × В × Г): 11.4 mm x 34.2 mm x 18.3 mm.
Перед заказом проверьте артикул 50143294, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- PRK23/4X-200-M8
- Серия
- 23
- Материал корпуса
- Пластик
- Принцип действия
- Reflection principle
- Источник света
- LED, красный
- Рабочий диапазон
- 0.1 ... 4.5 m, With reflector TK(S) 100x100
- Тип выхода
- Транзистор, PNP
- Защита
- защита от переполюсовки, защита от короткого замыкания
- Количество выходов
- 1 шт.
- Принцип переключения
- Light switching
- Напряжение питания UB
- 10 ... 30 V, DC, включая остаточную пульсацию
- Остаточная пульсация
- 0 ... 15 %, от UB
- Ток холостого хода
- 0 ... 20 mA
- Частота переключения
- 500 Hz
- Время отклика
- 1 ms
- Функции
- Выходной сигнал, Питание
- Тип подключения
- Кабель with connector
- Размеры (Ш × В × Г)
- 11.4 mm x 34.2 mm x 18.3 mm
- Пластик корпуса
- PC-ABS
- Материал оптической крышки
- Пластик / PMMA
- Масса нетто
- 50 g
- Температура окружающей среды при эксплуатации
- -40 ... 60 °C
- Степень защиты
- IP 67
- Класс защиты
- III
- Сертификаты
- c UL US
- Соответствует стандартам
- IEC 60947-5-2
- Длина кабеля
- 200 mm
- Количество проводников
- 4 -wire
- Резьба
- M8
- Материал коннектора
- Пластик
- Количество контактов
- 4 -pin
- Предельный рабочий диапазон
- 0.1 ... 6 m, With reflector TK(S) 100x100
- Единица продажи
- шт
- Артикул производителя
- 50143294
Материалы
Документация
Leuze PRK23/4X-200-M8 — технический паспорт 50143294EN · PDF на prom-elec.com · ред. 2021-01-20
Leuze 23 — декларация соответствияDE / EN / FR · PDF на prom-elec.com · ред. 2019-02-18
