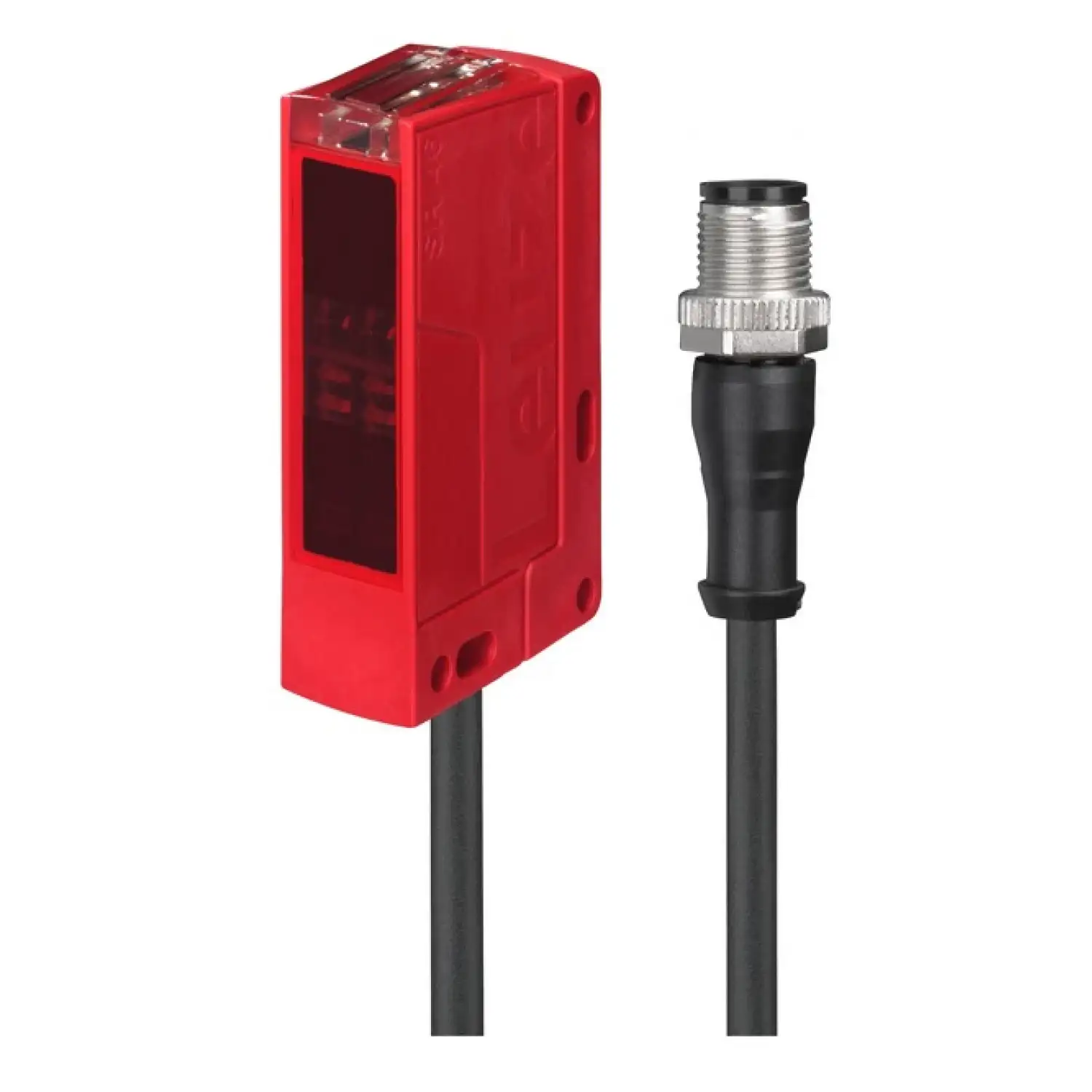

Неполяризованный светоотражающий рефлектрный фотоэлектрический датчик Leuze RK46C.DL3/4P-200-M12
MPN / артикул: 50143108
Неполяризованный светоотражающий рефлектрный фотоэлектрический датчик
Документация для оборудования3 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze RK46C.DL3/4P-200-M12 — неполяризованный светоотражающий рефлектрный фотоэлектрический датчик серии 46C. Артикул производителя: 50143108.
Принцип действия: Reflection principle. Рабочий диапазон: 0.55 ... 1.5 m. Расстояние срабатывания п: 0 ... 1,500 mm. Источник света: LED, красный. Тип выхода: Транзистор, PNP. Количество выходов: 2 шт..
Напряжение питания UB: 10 ... 30 V, DC, включая остаточную пульсацию. Частота переключения: 250 Hz. Время отклика: 2 ms. Тип подключения: Кабель with connector. Длина кабеля: 200 mm. Материал корпуса: Пластик.
Перед заказом проверьте артикул 50143108, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- RK46C.DL3/4P-200-M12
- Серия
- 46C
- Материал корпуса
- Пластик
- Принцип действия
- Reflection principle
- Источник света
- LED, красный
- Рабочий диапазон
- 0.55 ... 1.5 m
- Тип выхода
- Транзистор, PNP
- Защита
- защита от переполюсовки, защита от короткого замыкания, Transient protection
- Количество выходов
- 2 шт.
- Принцип переключения
- Light switching, Dark switching
- Напряжение питания UB
- 10 ... 30 V, DC, включая остаточную пульсацию
- Остаточная пульсация
- 0 ... 15 %, от UB
- Ток холостого хода
- 0 ... 20 mA
- Частота переключения
- 250 Hz
- Время отклика
- 2 ms
- Функции
- Выходной сигнал, Питание
- Тип подключения
- Кабель with connector
- Размеры (Ш × В × Г)
- 20.5 mm x 76.3 mm x 44 mm
- Совместимость материалов
- ECOLAB
- Тип крепления
- Through-hole mounting, с помощью дополнительного крепления
- Пластик корпуса
- PC-PBT
- Материал оптической крышки
- Пластик / PMMA
- Масса нетто
- 80 g
- Настройка/управление
- Кнопка обучения
- Температура окружающей среды при эксплуатации
- -40 ... 60 °C
- Степень защиты
- IP 69K, IP 67
- Класс защиты
- III
- Сертификаты
- c UL US
- Соответствует стандартам
- IEC 60947-5-2
- Длина кабеля
- 200 mm
- Количество проводников
- 4 -wire
- Резьба
- M12
- Материал коннектора
- Пластик
- Количество контактов
- 4 -pin
- Особенности
- Light-band
- Применение
- Detection of irregular objects on conveyor belt, Detection of polybags on conveyor belt
- Предельный рабочий диапазон
- 0.55 ... 1.5 m
- Размер пятна на дистанции датчика
- 25 mm x 19 mm [1,000 mm]
- Расстояние срабатывания п
- 0 ... 1,500 mm
- Минимальный размер объекта
- 5 mm
- Единица продажи
- шт
- Артикул производителя
- 50143108
Материалы
Документация
Leuze 3C / 25C / 46C — декларация совместимости материаловDE / EN · PDF на prom-elec.com · ред. 08-01-2019
Leuze 46C — обзор серии фотоэлектрических датчиковEN · PDF на prom-elec.com · ред. 01-2015/06
Leuze RK46C.DL3/4P-200-M12 — технический паспорт 50143108EN · PDF на prom-elec.com · ред. 2021-01-28
