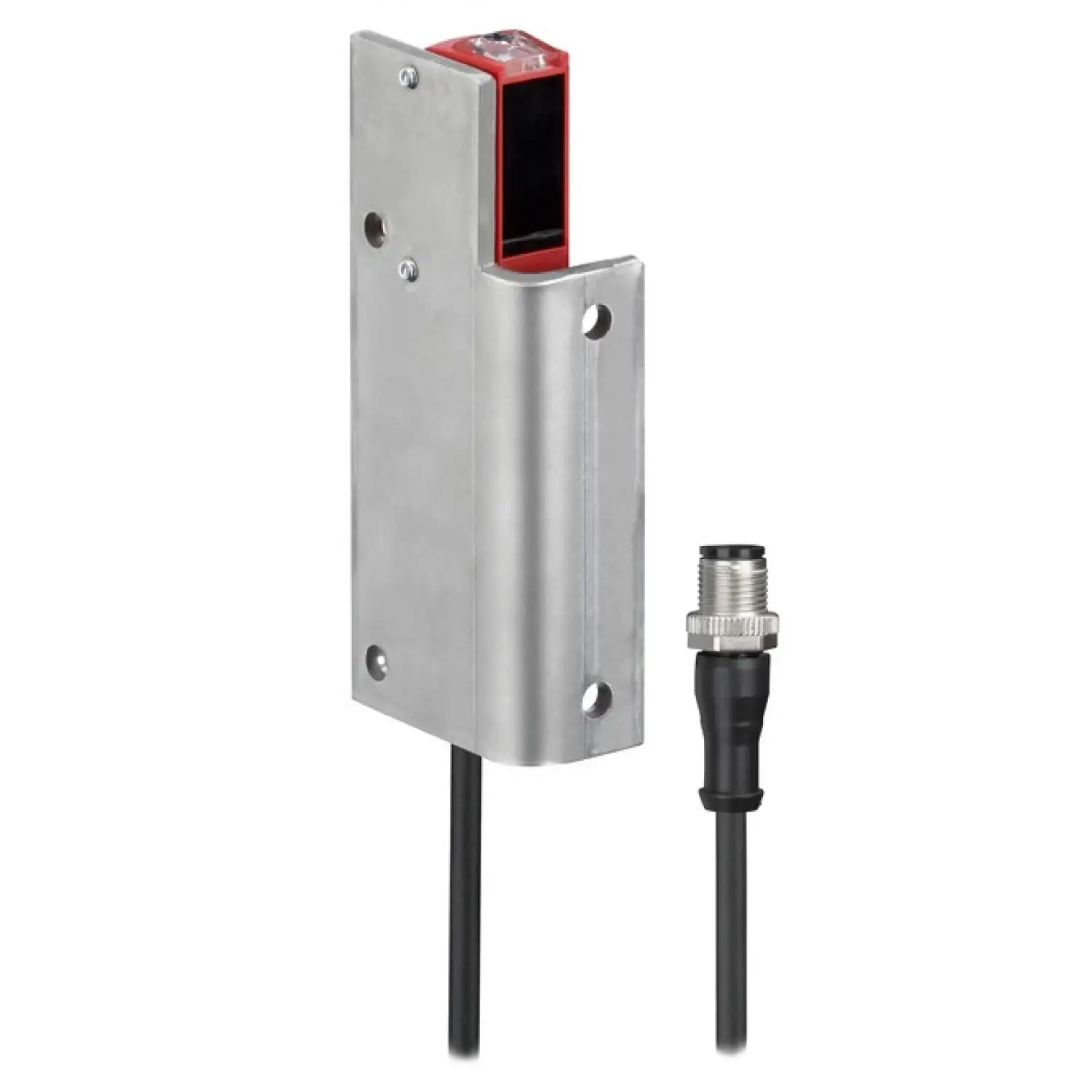

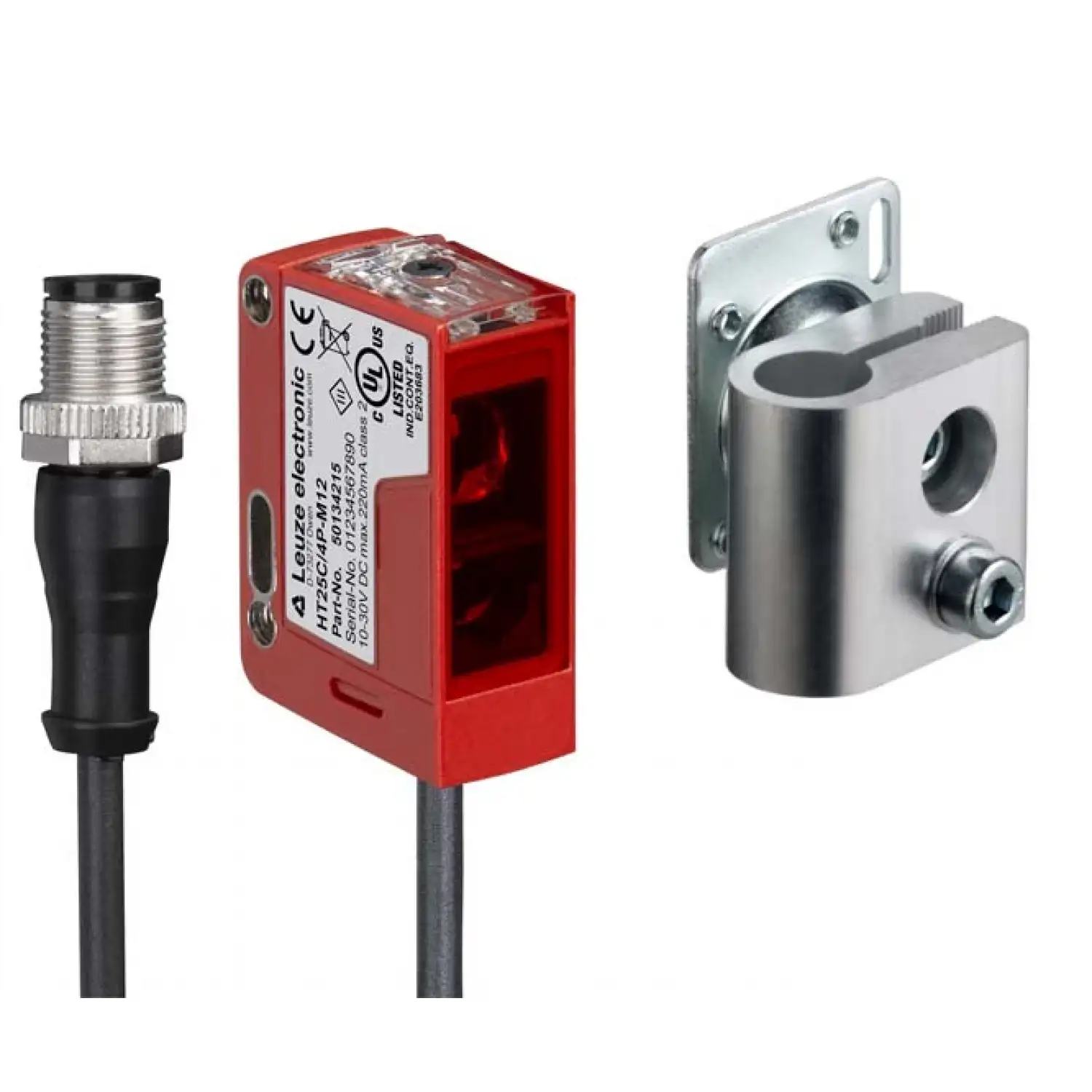

Диффузный датчик с подавлением заднего фона set Leuze Set HT25C4PM12 BTU200MD12
MPN / артикул: 50142911
Диффузный датчик с подавлением заднего фона set
Документация для оборудования2 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze Set HT25C4PM12 BTU200MD12 — диффузный датчик с подавлением заднего фона set серии 25C. Артикул производителя: 50142911.
Принцип действия: Diffuse reflection principle with background suppression. Диапазон регулировки: 50 ... 1,200 mm. Источник света: LED, красный. Тип выхода: Транзистор, PNP. Количество выходов: 2 шт.. Напряжение питания UB: 10 ... 30 V, DC, включая остаточную пульсацию.
Частота переключения: 1,000 Hz. Время отклика: 0.33 ms. Тип подключения: Разъём. Материал корпуса: Пластик. Размеры (Ш × В × Г): 15 mm x 42.7 mm x 30 mm. Степень защиты: IP 69K, IP 67.
Перед заказом проверьте артикул 50142911, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- Set HT25C4PM12 BTU200MD12
- Серия
- 25C
- Материал корпуса
- Пластик
- Принцип действия
- Diffuse reflection principle with background suppression
- Диапазон регулировки
- 50 ... 1,200 mm
- Источник света
- LED, красный
- Тип выхода
- Транзистор, PNP
- Защита
- защита от переполюсовки, защита от короткого замыкания
- Количество выходов
- 2 шт.
- Принцип переключения
- Light switching, Dark switching
- Напряжение питания UB
- 10 ... 30 V, DC, включая остаточную пульсацию
- Остаточная пульсация
- 0 ... 15 %, от UB
- Ток холостого хода
- 0 ... 20 mA
- Частота переключения
- 1,000 Hz
- Время отклика
- 0.33 ms
- Функции
- Питание, Выходной сигнал
- Тип подключения
- Разъём
- Размеры (Ш × В × Г)
- 15 mm x 42.7 mm x 30 mm
- Совместимость материалов
- ECOLAB
- Тип крепления
- Крепление через отверстия с резьбой M4, с помощью дополнительного крепления
- Пластик корпуса
- ABS
- Материал оптической крышки
- Пластик
- Масса нетто
- 22 g
- Настройка/управление
- Multiturn potentiometer
- Температура окружающей среды при эксплуатации
- -40 ... 60 °C
- Степень защиты
- IP 69K, IP 67
- Класс защиты
- III
- Сертификаты
- c UL US
- Соответствует стандартам
- IEC 60947-5-2
- Резьба
- M12
- Материал коннектора
- PUR
- Количество контактов
- 4 -pin
- Особенности
- Article set
- Рабочий диапазон, белый 90%
- 0 ... 1.2 m
- Рабочий диапазон, черный 6%
- 0.005 ... 0.65 m
- Рабочий диапазон, серый 18%
- 0.005 ... 0.75 m
- Предельный рабочий диапазон
- 0 ... 1.2 m
- Черный/белый ошибка
- < 10% up to 400 mm
- Предварительный монтаж
- Mounting system
- Единица продажи
- шт
- Артикул производителя
- 50142911
Материалы
Документация
Leuze 3C / 25C / 46C — декларация совместимости материаловDE / EN · PDF на prom-elec.com · ред. 08-01-2019
Leuze Set HT25C4PM12 BTU200MD12 — технический паспорт 50142911EN · PDF на prom-elec.com · ред. 2021-01-28
