Leuze
· Датчики переключения Leuze

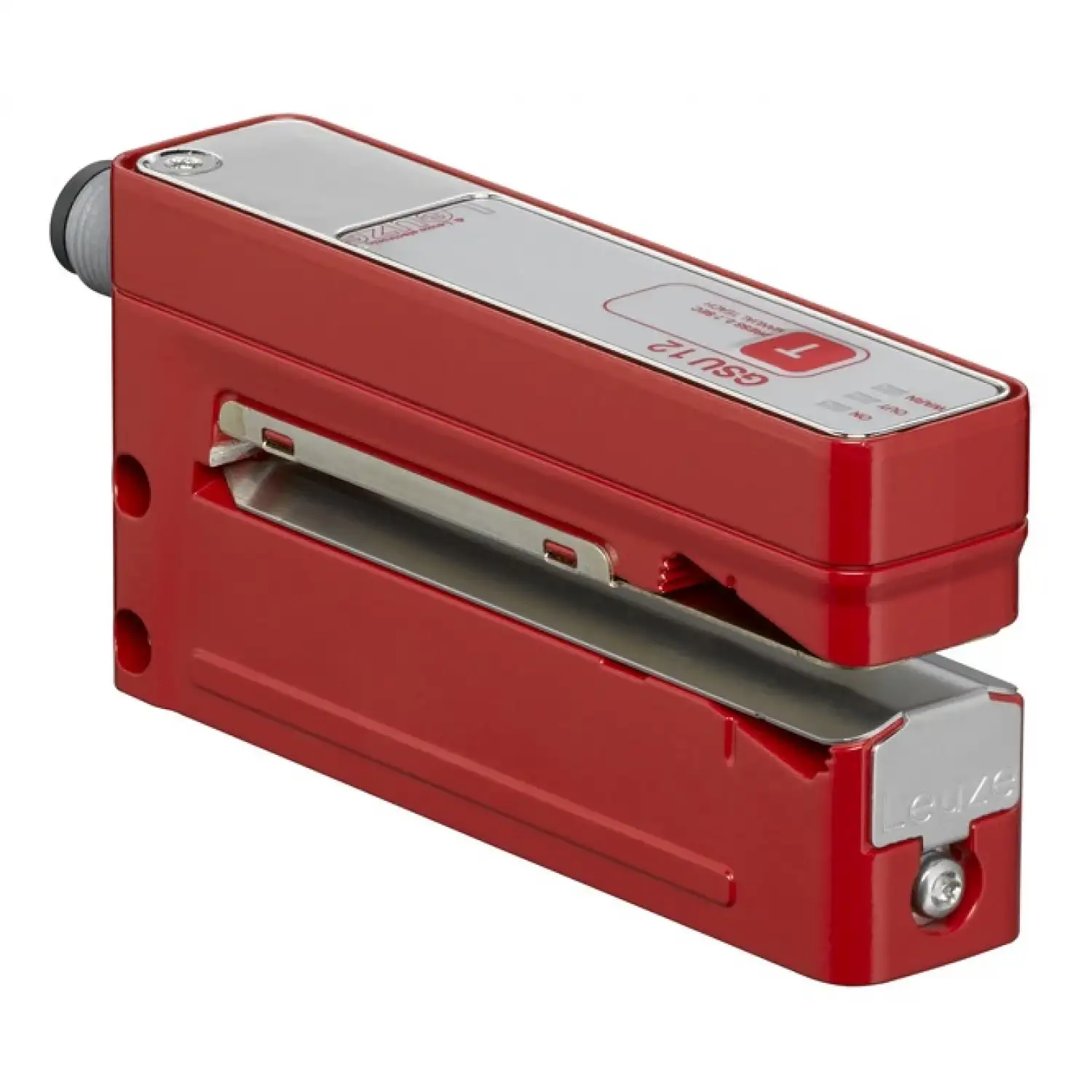

Вилочный ультразвуковой датчик этикетки Leuze GSU12/6GX.3-M12
MPN / артикул: 50142879
Вилочный ультразвуковой датчик этикетки
Документация для оборудования2 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze GSU12/6GX.3-M12 — вилочный ультразвуковой датчик этикетки серии 12. Артикул производителя: 50142879.
Тип выхода: Транзистор, двухтактный выход (push-pull). Количество выходов: 2 шт.. Напряжение питания UB: 12 ... 30 V, DC. Частота переключения: 1,750 Hz. Время отклика: 0.24 ms. Тип подключения: Разъём.
Материал корпуса: Металл. Размеры (Ш × В × Г): 22 mm x 46.9 mm x 96 mm. Степень защиты: IP 65. Температура окружающей среды при эксплуатации: 0 ... 60 °C.
Перед заказом проверьте артикул 50142879, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- GSU12/6GX.3-M12
- Тип
- Digital switching output
- Серия
- 12
- Материал корпуса
- Металл
- Тип выхода
- Транзистор, двухтактный выход (push-pull)
- Защита
- защита от переполюсовки, защита от короткого замыкания
- Количество выходов
- 2 шт.
- Принцип переключения
- PNP light switching (switching in the gap), NPN dark switching (switching on the label), NPN light switching (switching in the gap), PNP dark switching (switching on the label)
- Напряжение питания UB
- 12 ... 30 V, DC
- Остаточная пульсация
- 0 ... 10 %, от UB
- Ток холостого хода
- 0 ... 60 mA, Typical value
- Частота переключения
- 1,750 Hz
- Время отклика
- 0.24 ms
- Функции
- Питание, Выходной сигнал
- Тип подключения
- Разъём
- Размеры (Ш × В × Г)
- 22 mm x 46.9 mm x 96 mm
- Тип крепления
- Through-hole mounting, Mounting thread
- Масса нетто
- 270 g
- Настройка/управление
- Кнопка обучения
- Температура окружающей среды при эксплуатации
- 0 ... 60 °C
- Степень защиты
- IP 65
- Класс защиты
- III
- Сертификаты
- c UL US
- Соответствует стандартам
- EN 60947-5-2:2007+A1:2012
- Резьба
- M12
- Материал коннектора
- Металл
- Количество контактов
- 5 -pin
- Металл корпуса
- Diecast zinc, with powder coating
- Применение
- Detection of non-transparent labels, Detection of transparent labels
- Коммутируемый ток, макс.
- 100 mA
- Тип напряжения
- DC
- Количество соединений
- 1 шт.
- Дизайн
- Fork
- Цвет корпуса
- красный
- Количество светодиодов
- 3 шт.
- Тип дисплея
- LED
- Температура окружающей среды при хранении
- -40 ... 70 °C
- Стартовая задержка
- 300 ms
- Кодировка
- A-coded
- Напряжение переключения
- Low: ≤2V, high: ≥(UB-2V)
- Функции настройки
- Dynamic teach on label carrier and label
- Физический принцип
- Ultrasonics
- Глубина зева
- 80 mm
- Раствор вилки
- 4 mm
- Мин. ширина этикетки
- 4 mm
- Мин. расстояние между этикетками
- 2 mm
- Материал подложки
- Transparent and not transparent
- Вывод коннектора
- Horizontal (parallel to belt movement)
- Скорость конвейера при обучении
- 50 m/min
- Патентов США
- US 6,314,054 B
- Грузоподъемность
- 0.01 µF
- Единица продажи
- шт
- Артикул производителя
- 50142879
Материалы
Документация
Leuze GSU12/6GX.3-M12 — технический паспорт 50142879EN · PDF на prom-elec.com · ред. 2021-01-28
Leuze GSU12 — инструкция по эксплуатацииEN · PDF на prom-elec.com · ред. 2020-03-17
