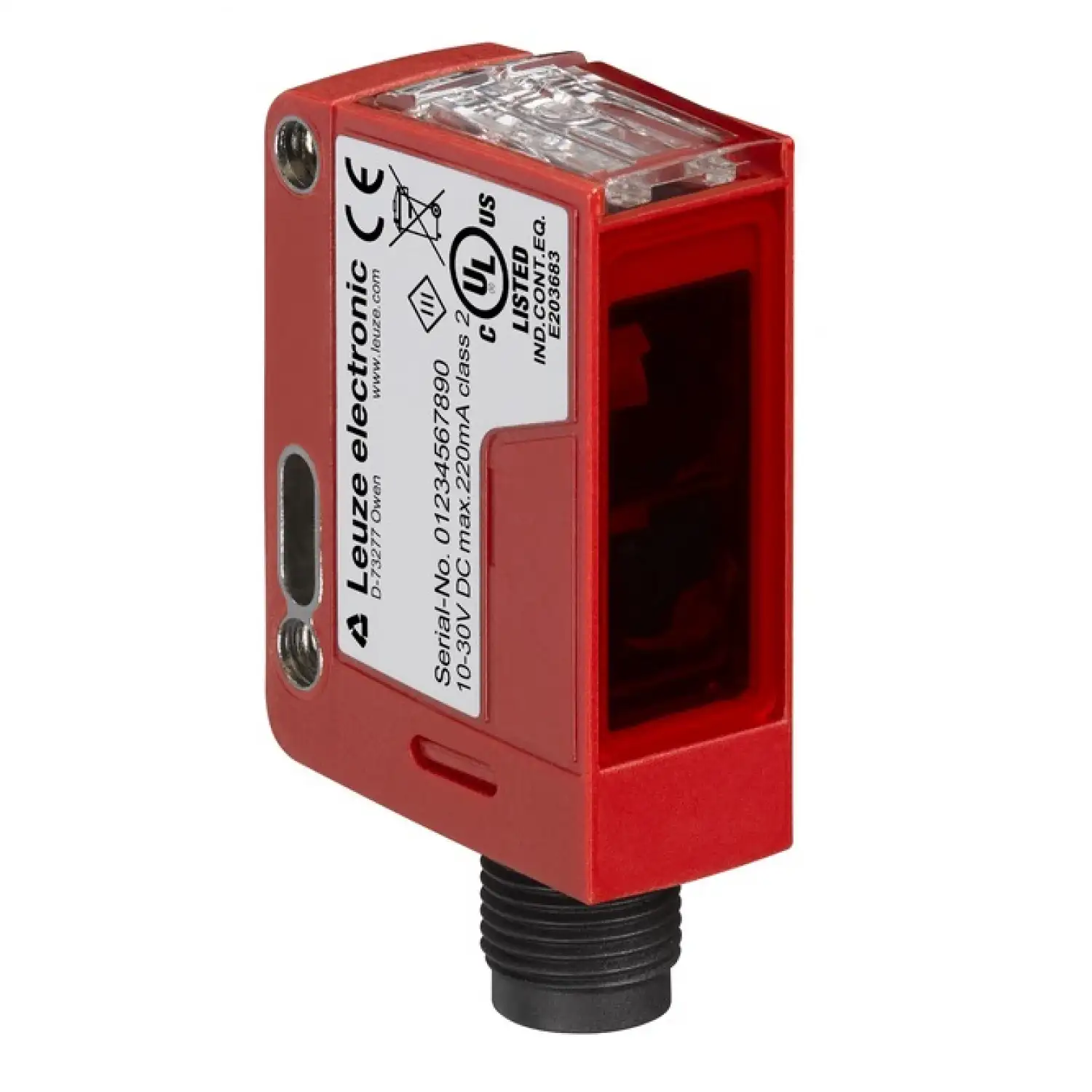

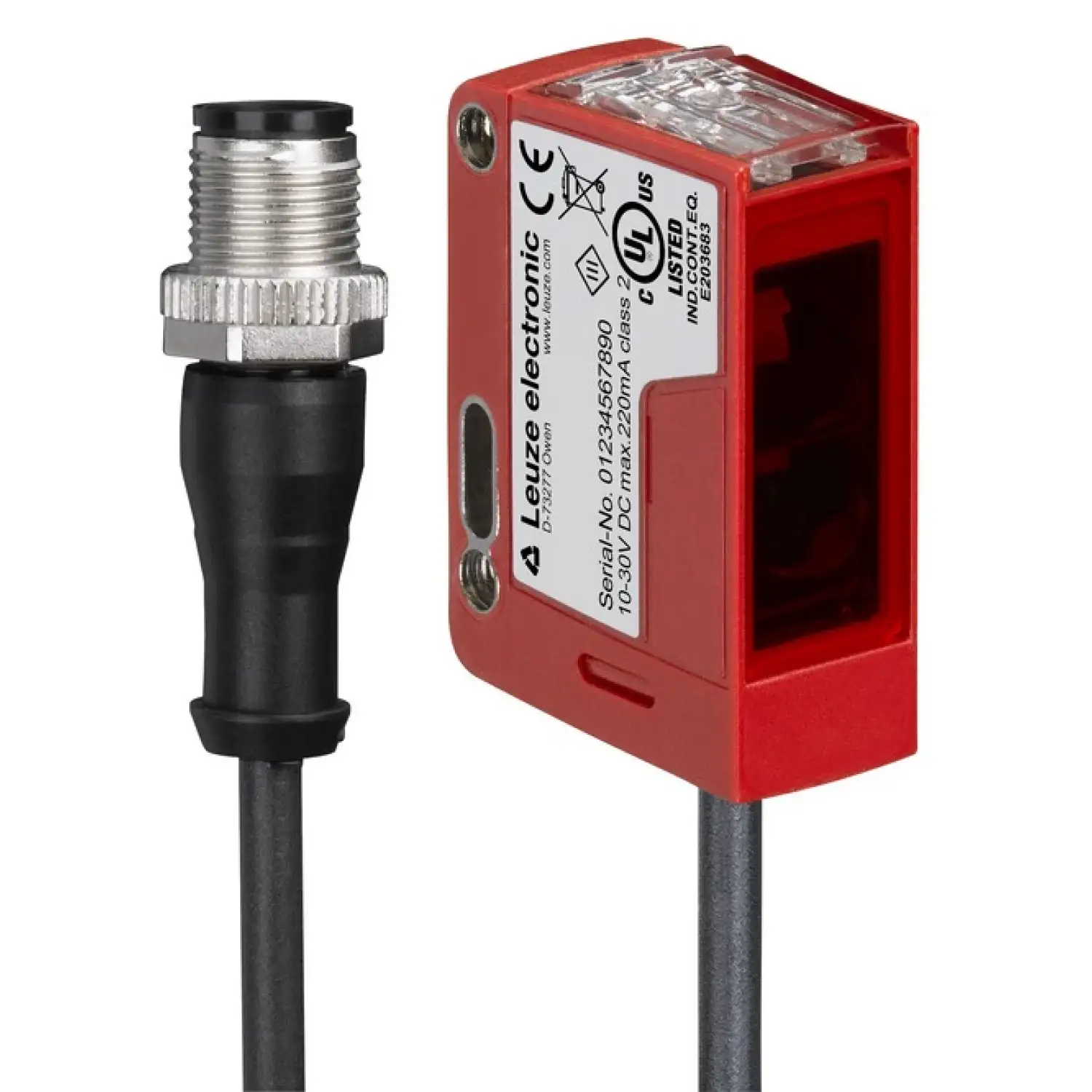

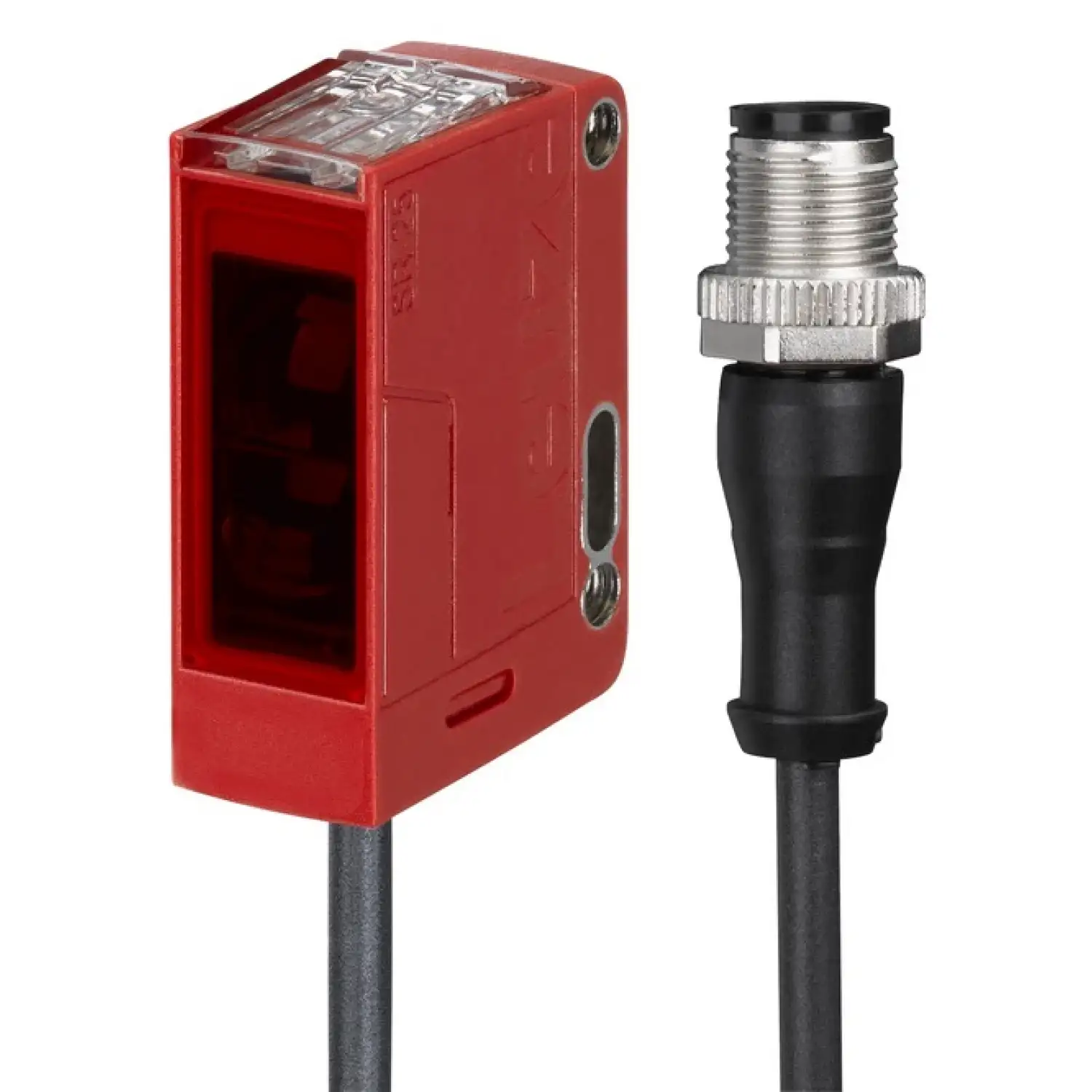

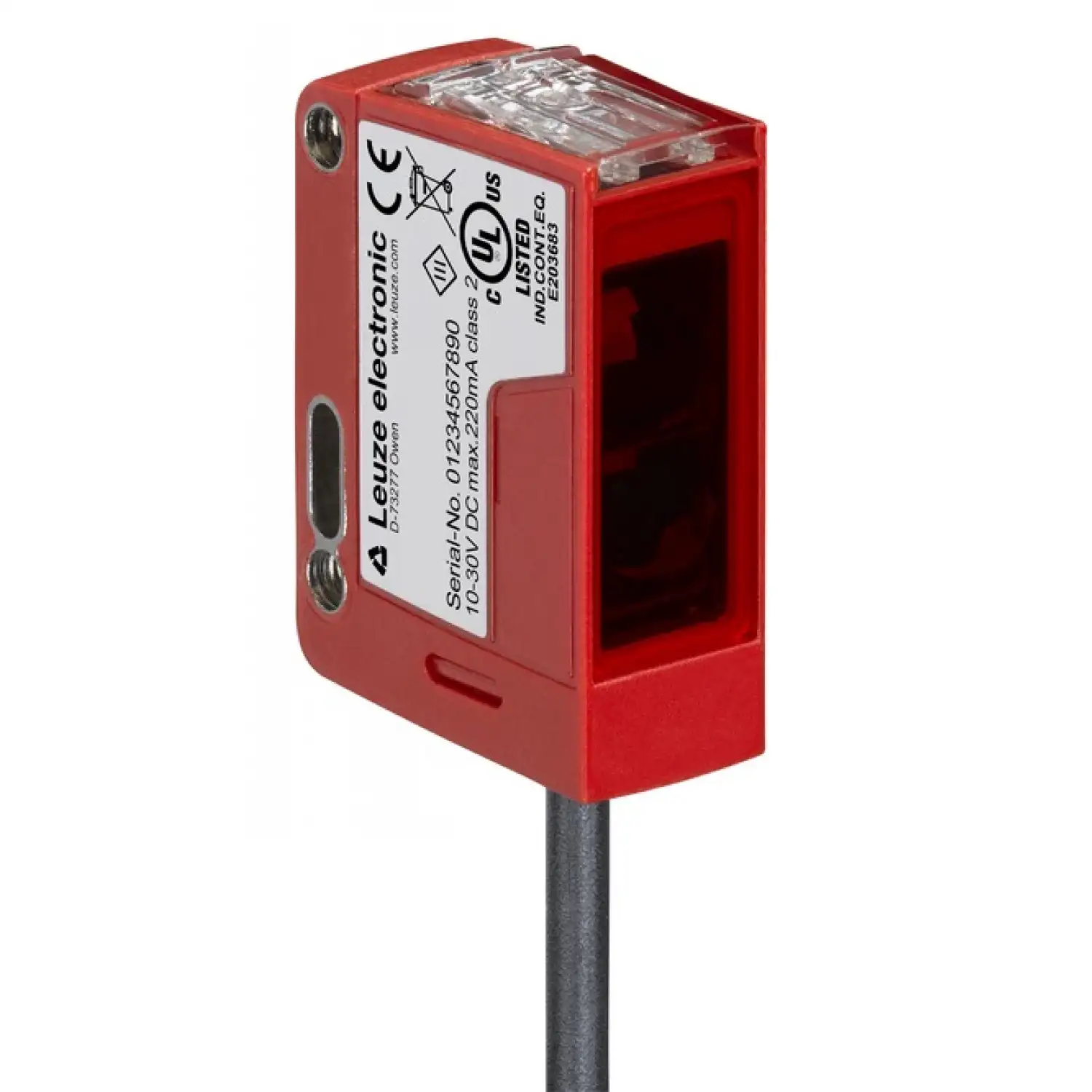

Датчик с динамической настройкой на задний фон Leuze DRT25C.3/LT-200-M12
MPN / артикул: 50141903
Датчик с динамической настройкой на задний фон
Документация для оборудования4 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze DRT25C.3/LT-200-M12 — датчик с динамической настройкой на задний фон серии 25C. Артикул производителя: 50141903.
Принцип действия: Обучение по опорной поверхности заднего фона. Рабочий диапазон: 0.05 ... 0.2 m. Диапазон регулировки: 50 ... 200 mm. Источник света: LED, красный. Тип выхода: Транзистор, двухтактный выход (push-pull). Количество выходов: 1 шт..
Напряжение питания UB: 12 ... 30 V, DC, включая остаточную пульсацию. Частота переключения: 750 Hz, (уровень обучения 1: 500 Hz). Время отклика: 0.66 ms. Тип подключения: Кабель with connector. Длина кабеля: 200 mm. Материал корпуса: Пластик.
Перед заказом проверьте артикул 50141903, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- DRT25C.3/LT-200-M12
- Тип
- IO-Link
- Серия
- 25C
- Материал корпуса
- Пластик
- Принцип действия
- Обучение по опорной поверхности заднего фона
- Диапазон регулировки
- 50 ... 200 mm
- Источник света
- LED, красный
- Рабочий диапазон
- 0.05 ... 0.2 m
- Тип выхода
- Транзистор, двухтактный выход (push-pull)
- Защита
- защита от короткого замыкания, защита от переполюсовки
- Количество выходов
- 1 шт.
- Принцип переключения
- IO-Link / срабатывание на свет (PNP) / срабатывание на затемнение (NPN)
- Напряжение питания UB
- 12 ... 30 V, DC, включая остаточную пульсацию
- Остаточная пульсация
- 0 ... 15 %, от UB
- Ток холостого хода
- 0 ... 40 mA
- Частота переключения
- 750 Hz, (уровень обучения 1: 500 Hz)
- Время отклика
- 0.66 ms
- Функции
- Выходной сигнал, Signal IN, Питание
- Тип подключения
- Кабель with connector
- Спецификация
- V1.1
- Размеры (Ш × В × Г)
- 15 mm x 42.7 mm x 30 mm
- Совместимость материалов
- ECOLAB
- Тип крепления
- Крепление через отверстия с резьбой M4, с помощью дополнительного крепления
- Пластик корпуса
- ABS
- Материал оптической крышки
- Пластик
- Масса нетто
- 33 g
- Настройка/управление
- Кнопка обучения
- Температура окружающей среды при эксплуатации
- -10 ... 50 °C, Температурная компенсация ±15°C
- Степень защиты
- IP 69K, IP 67
- Класс защиты
- III
- Сертификаты
- c UL US
- Соответствует стандартам
- IEC 60947-5-2
- Длина кабеля
- 200 mm
- Количество проводников
- 4 -wire
- Резьба
- M12
- Материал коннектора
- PUR
- Количество контактов
- 4 -pin
- Особенности
- Teach input
- Количество обучающих входов
- 1 шт.
- Единица продажи
- шт
- Артикул производителя
- 50141903
Материалы
Документация
Leuze 3C / 25C / 46C — декларация совместимости материаловDE / EN · PDF на prom-elec.com · ред. 08-01-2019
Leuze DRT25C.3/LT-200-M12 — технический паспорт 50141903EN · PDF на prom-elec.com · ред. 2021-01-28
Leuze DRT25C — описание интерфейса IO-LinkEN · PDF на prom-elec.com · ред. 2020-02-24
Leuze DRT25C — инструкция по эксплуатацииEN · PDF на prom-elec.com · ред. 2020-01-23
