Leuze
· Датчики переключения Leuze

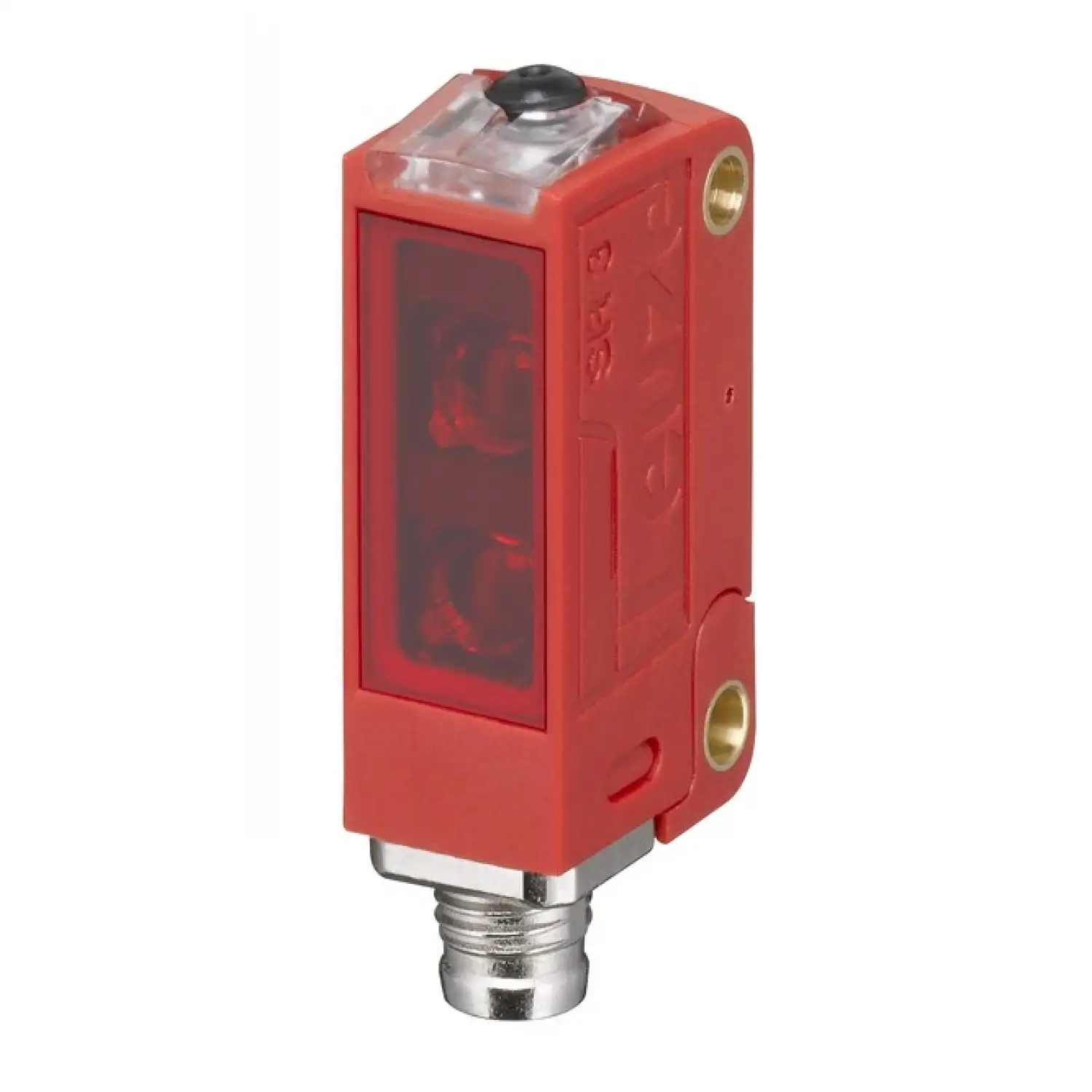

Диффузный датчик с подавлением заднего фона Leuze HT3C.B3/L6-M8
MPN / артикул: 50141700
Диффузный датчик с подавлением заднего фона
Документация для оборудования5 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze HT3C.B3/L6-M8 — диффузный датчик с подавлением заднего фона серии 3C. Артикул производителя: 50141700.
Принцип действия: Diffuse reflection principle with background suppression. Рабочий диапазон: 0.01 ... 0.15 m. Диапазон регулировки: 30 ... 150 mm. Источник света: LED, красный. Тип выхода: Транзистор, двухтактный выход (push-pull). Количество выходов: 2 шт..
Напряжение питания UB: 12 ... 30 V, DC, включая остаточную пульсацию. Частота переключения: 750 Hz. Время отклика: 0.66 ms. Тип подключения: Разъём. Материал корпуса: Пластик. Размеры (Ш × В × Г): 11.4 mm x 34.2 mm x 18.3 mm.
Перед заказом проверьте артикул 50141700, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- HT3C.B3/L6-M8
- Тип
- IO-Link
- Серия
- 3C
- Материал корпуса
- Пластик
- Принцип действия
- Diffuse reflection principle with background suppression
- Диапазон регулировки
- 30 ... 150 mm
- Источник света
- LED, красный
- Рабочий диапазон
- 0.01 ... 0.15 m
- Тип выхода
- Транзистор, двухтактный выход (push-pull)
- Защита
- защита от короткого замыкания, защита от переполюсовки
- Количество выходов
- 2 шт.
- Принцип переключения
- IO-Link / срабатывание на свет (PNP) / срабатывание на затемнение (NPN), срабатывание на свет (PNP) / срабатывание на затемнение (NPN)
- Напряжение питания UB
- 12 ... 30 V, DC, включая остаточную пульсацию
- Остаточная пульсация
- 0 ... 15 %, от UB
- Ток холостого хода
- 0 ... 25 mA
- Частота переключения
- 750 Hz
- Время отклика
- 0.66 ms
- Функции
- Питание, Выходной сигнал
- Тип подключения
- Разъём
- Спецификация
- V1.1
- Размеры (Ш × В × Г)
- 11.4 mm x 34.2 mm x 18.3 mm
- Совместимость материалов
- ECOLAB
- Тип крепления
- с помощью дополнительного крепления, Two M3 threaded sleeves
- Пластик корпуса
- PC-ABS
- Материал оптической крышки
- Пластик / PMMA
- Масса нетто
- 10 g
- Настройка/управление
- Кнопка обучения
- Температура окружающей среды при эксплуатации
- -40 ... 60 °C
- Степень защиты
- IP 69K, IP 67
- Класс защиты
- III
- Сертификаты
- c UL US
- Соответствует стандартам
- IEC 60947-5-2
- Резьба
- M8
- Материал коннектора
- Металл
- Количество контактов
- 4 -pin
- Размер пятна на дистанции датчика
- 10 mm x 10 mm [100 mm]
- Черный/белый ошибка
- < ± 3 mm
- Единица продажи
- шт
- Артикул производителя
- 50141700
Материалы
Документация
Leuze 3C / 25C / 46C — декларация совместимости материаловDE / EN · PDF на prom-elec.com · ред. 08-01-2019
Leuze 3C — обзор серии фотоэлектрических датчиковEN · PDF на prom-elec.com · ред. 02-2017/11
Leuze HT3C.B3/L6-M8 — технический паспорт 50141700EN · PDF на prom-elec.com · ред. 2021-01-20
Leuze HT3C — описание интерфейса IO-LinkEN · PDF на prom-elec.com · ред. 2020-02-24
Leuze HT3C — декларация соответствия ЕСDE / EN / FR · PDF на prom-elec.com · ред. 25.7.2016 · 2016-07-25
