Leuze
· Датчики переключения Leuze

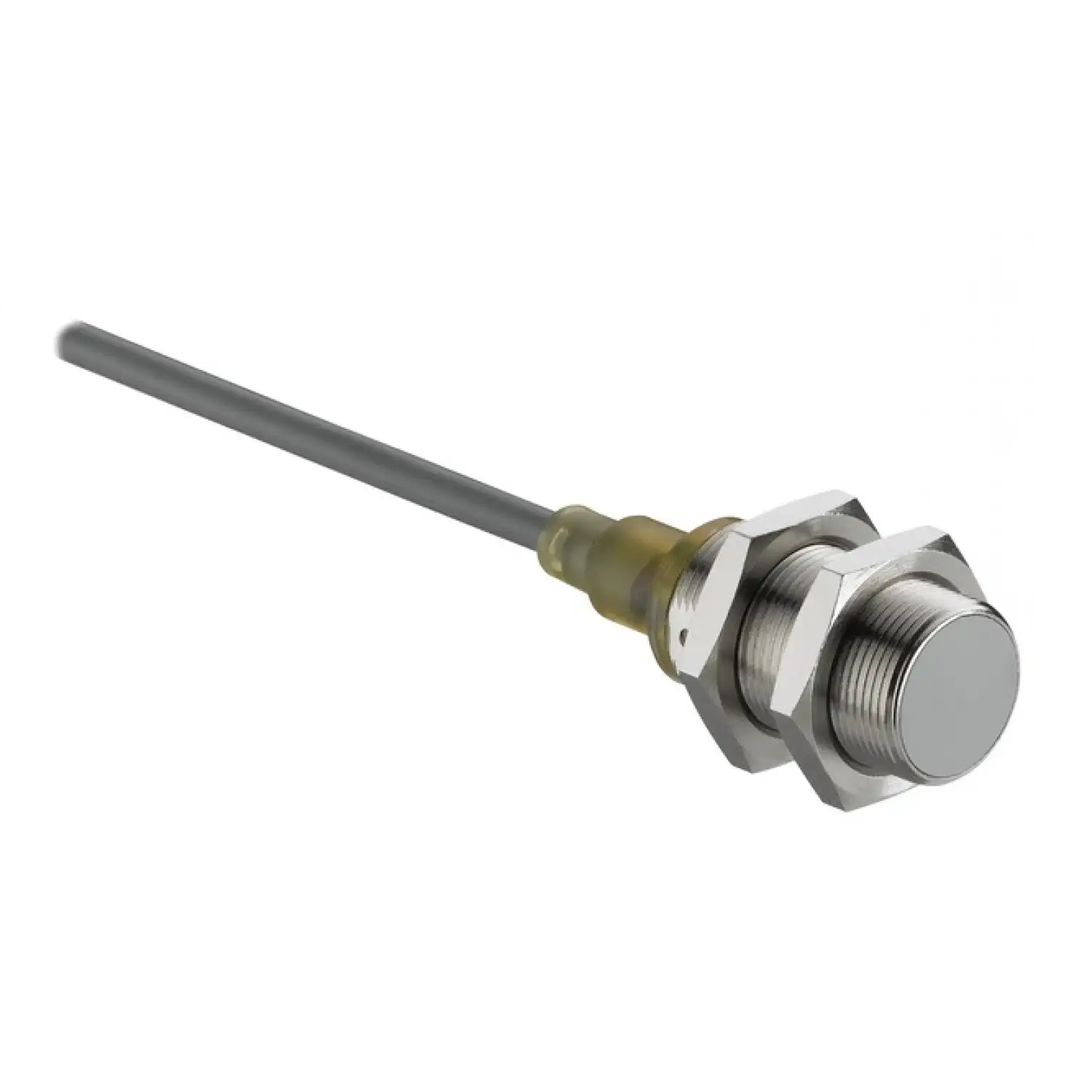

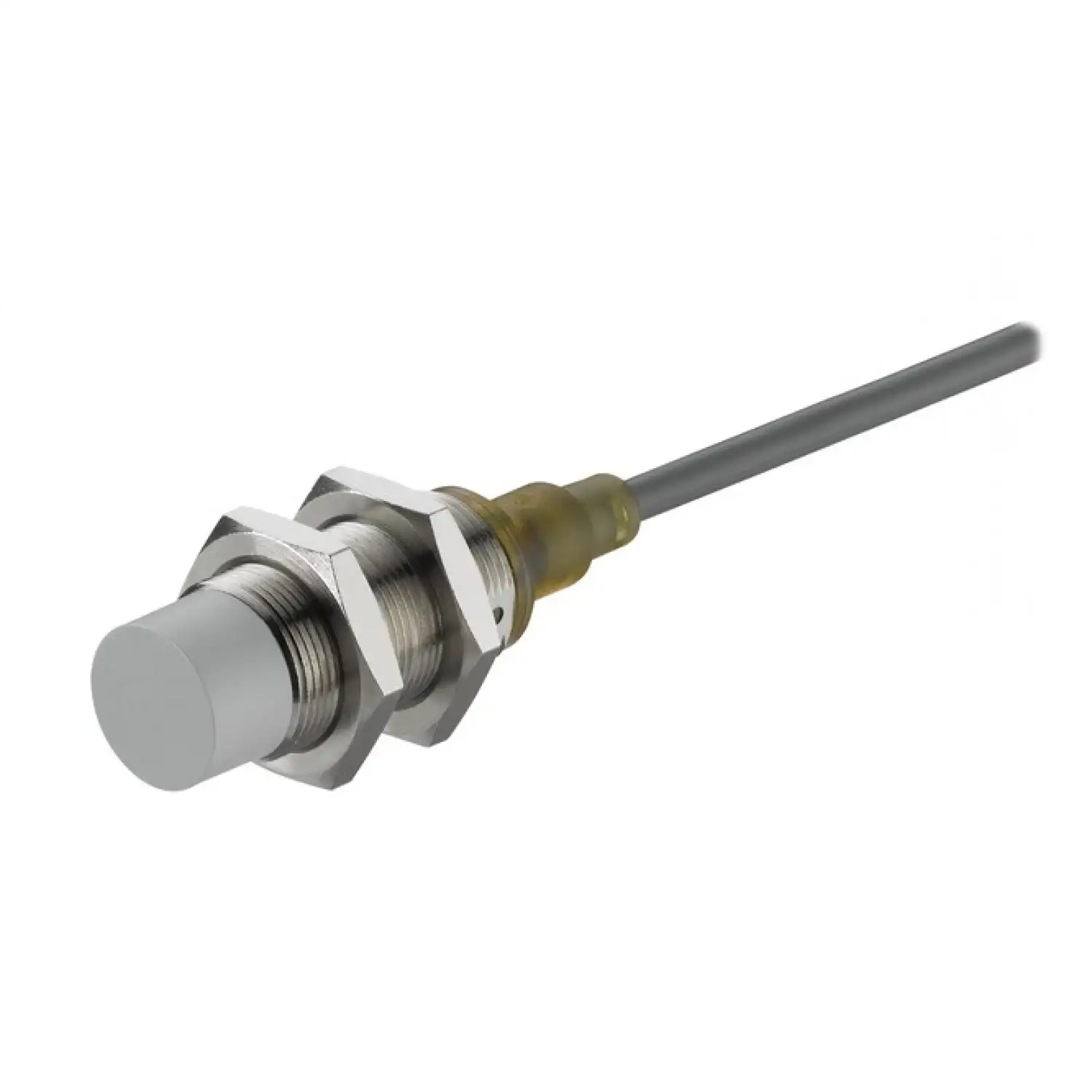

Индуктивный датчик Leuze ISS 218MM/44-14N
MPN / артикул: 50141484
Индуктивный датчик
Документация для оборудования3 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze ISS 218MM/44-14N — индуктивный датчик серии 218. Артикул производителя: 50141484.
Тип выхода: Транзистор, PNP. Количество выходов: 2 шт.. Напряжение питания UB: 10 ... 36 V, DC. Частота переключения: 1,500 Hz. Тип подключения: Кабель. Длина кабеля: 2,000 mm.
Степень защиты: IP 67. Температура окружающей среды при эксплуатации: -25 ... 70 °C.
Перед заказом проверьте артикул 50141484, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- ISS 218MM/44-14N
- Серия
- 218
- Тип выхода
- Транзистор, PNP
- Защита
- защита от короткого замыкания, защита от переполюсовки, Transient protection
- Количество выходов
- 2 шт.
- Принцип переключения
- NO contact – Antivalent, NC contact – Antivalent
- Напряжение питания UB
- 10 ... 36 V, DC
- Остаточная пульсация
- 0 ... 10 %, от UB
- Ток холостого хода
- 0 ... 16 mA
- Частота переключения
- 1,500 Hz
- Функции
- Питание, Выходной сигнал
- Тип подключения
- Кабель
- Тип крепления
- Mounting thread
- Масса нетто
- 85 g
- Температура окружающей среды при эксплуатации
- -25 ... 70 °C
- Степень защиты
- IP 67
- Класс защиты
- II
- Сертификаты
- c UL US
- Длина кабеля
- 2,000 mm
- Количество проводников
- 4 -wire
- Резьба
- M18 x 1 mm
- Особенности
- Antivalent
- Металл корпуса
- Nickel-plated brass
- Предельный рабочий диапазон
- 14 mm
- Гистерезис переключения
- 20 %
- Размер (Ш x Д)
- 18 mm x 63 mm
- Алюминий
- 0.5
- Латунь
- 0.5
- Медь
- 0.3
- Нержавеющая сталь
- 0.7
- Стали Fe360
- 1
- Коммутируемый ток, макс.
- 200 mA
- Остаточный ток, макс.
- 0.05 mA
- Падение напряжения
- ≤ 2 V
- Стабильность повторяемости, max (% от сР)
- 10 %
- Температурный дрейф, макс. (в % ОТ сР)
- 19 %
- Тип напряжения
- DC
- Материал оболочки
- PVC
- Сечение провода
- 0.25 mm²
- Цвет кабеля
- серый
- Количество соединений
- 1 шт.
- Дизайн
- Cylindrical
- Материал торцевой части
- Пластик, Polybutylene (PBT)
- Стандартная испытательная пластинка
- 42 x 42 mm², Fe360
- Тип монтажа
- Non-embedded
- Цвет корпуса
- Silver, серый
- Количество светодиодов
- 1 шт.
- Тип дисплея
- LED
- Температура окружающей среды при хранении
- -30 ... 80 °C
- Рабочий диапазон са
- 0 ... 11.34 mm
- Стартовая задержка
- 50 ms
- Процедура испытания по ЭМС в соответствии со стандартом
- EN 61000-4-2, -3, -4, -8
- Gehäuse По Запросу Могут Быть Поставлены
- Металл
- Единица продажи
- шт
- Артикул производителя
- 50141484
Материалы
Документация
Leuze IS — обзор индуктивных датчиковEN · PDF на prom-elec.com · ред. 02-2017/08
Leuze ISS 218MM/44-14N — технический паспорт 50141484EN · PDF на prom-elec.com · ред. 2021-01-28
Leuze IS / ISS 212 / 218 / 230 — декларация соответствияDE / EN / FR · PDF на prom-elec.com · ред. 2018-12-19
