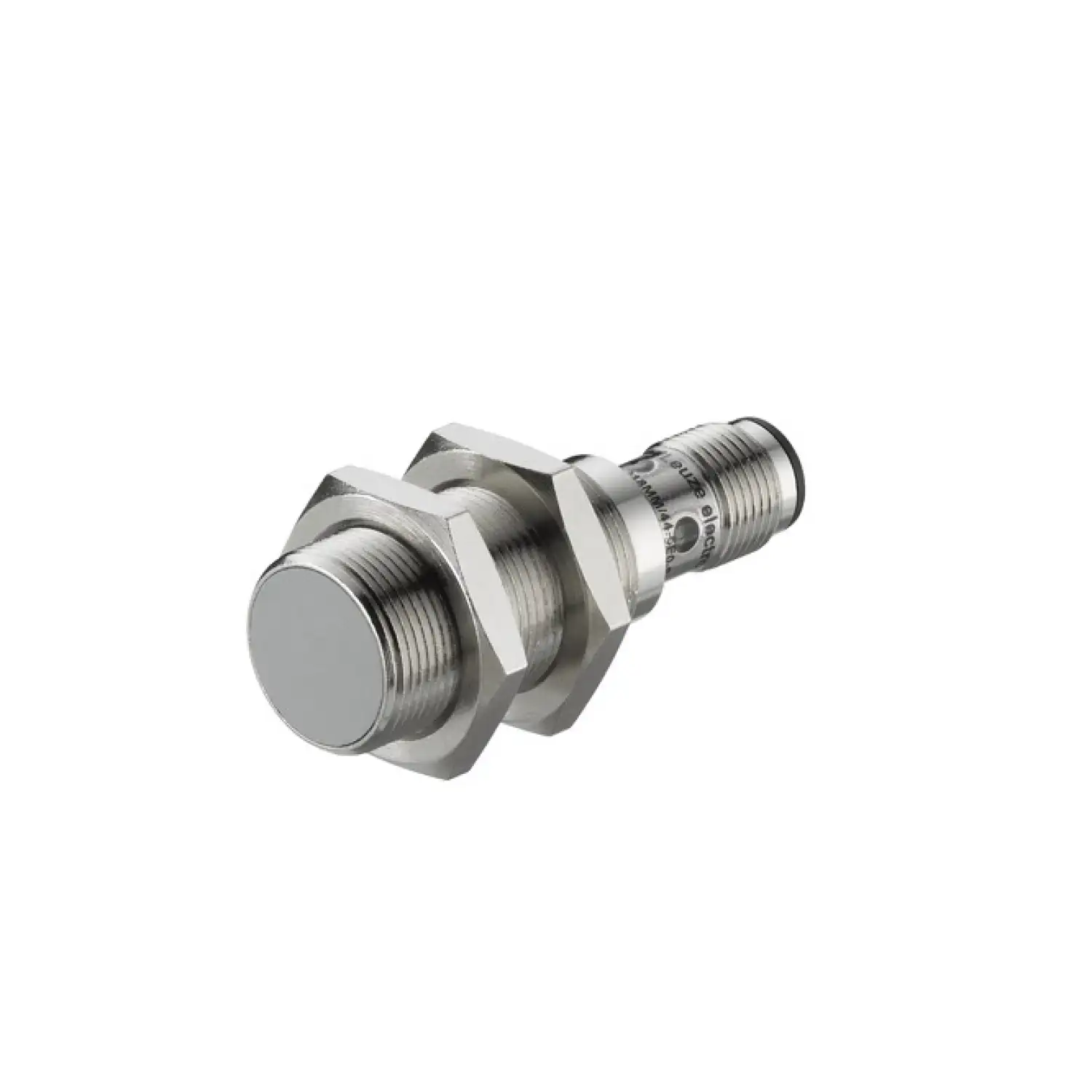

Индуктивный датчик Leuze ISS 218MM/44-8E0-S12

Leuze ISS 218MM/44-8E0-S12 — индуктивный датчик. Артикул 50141483 обозначает конкретное исполнение серии 218. Индуктивный принцип используется для обнаружения металлической детали без механического контакта с чувствительной поверхностью. При проектировании узла существенны материал и размер мишени, её траектория и расположение окружающих металлических конструкций. Поэтому рабочий зазор проверяют для реальной детали, а не только по номинальному расстоянию.

Предельный рабочий диапазон указан как 8 мм; фактическую рабочую точку проверяют с учётом объекта и условий установки.

Предусмотренный способ крепления — монтажная резьба. Его учитывают при подготовке посадочного места и выборе положения устройства. Логика переключения задана как «нормально открытый контакт – взаимно инверсные выходы, нормально закрытый контакт – взаимно инверсные выходы». Её согласуют с тем, какое состояние объекта должно восприниматься системой управления как активный сигнал.

Монтажное исполнение — установка заподлицо. Его учитывают при расположении чувствительной поверхности относительно окружающих конструкций. Гистерезис переключения составляет 20 %; он описывает различие условий перехода между состояниями при приближении и удалении объекта. Максимальное отклонение повторяемости указано как 10 %. Этот параметр учитывают при оценке воспроизводимости точки переключения.

Частота переключения указана как 1 500 Гц; её сопоставляют с темпом прохождения объектов и продолжительностью сигнала.

Для питания требуется 10…36 В, DC. Источник выбирают с учётом указанного диапазона и условий питания устройства. Выход выполнен по схеме «Транзистор, PNP»; принимающий вход должен соответствовать этому электрическому исполнению.

Подключение выполнено в исполнении «Разъём; M12; число контактов — 4». Ответную часть и назначение контактов проверяют по схеме подключения.

Степень защиты указана как IP 67; требуемое состояние соединений и условия монтажа принимают по документации. Допустимая температура окружающей среды при эксплуатации — -25…70 °C.

Датчик устанавливают так, чтобы контролируемая поверхность проходила через заданную зону срабатывания. Монтажное исполнение и свободное пространство вокруг чувствительной части согласуют с документацией. При наладке проверяют переключение в крайних положениях детали и повторяемость сигнала в рабочем цикле.
