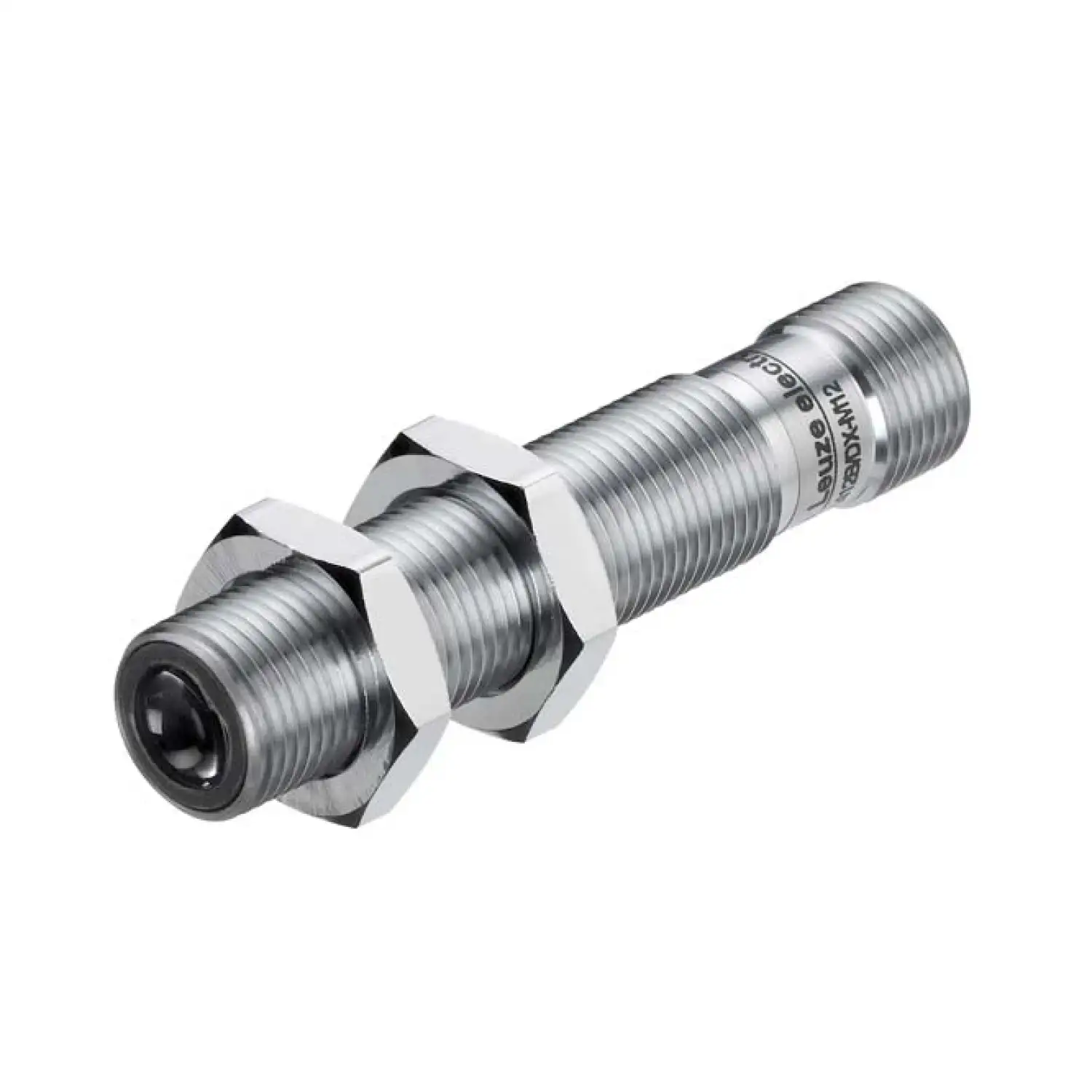

Передатчик однолучевого фотоэлектрического датчика Leuze LS412B/DX-M12

Leuze LS412B/DX-M12 — передатчик однолучевого фотоэлектрического датчика. Артикул 50140150 обозначает конкретное исполнение серии 412B. Однолучевая схема располагает передающую и приёмную части по разные стороны контролируемого промежутка. Объект пересекает оптическую линию между ними. Такая компоновка требует свободного места для обоих элементов и согласования их оптических осей; дальность выбирают с учётом расстояния между установленными компонентами.

Это передающее исполнение: его функция в оптической паре состоит в формировании излучения для совместимого приёмника. Передатчик размещают с учётом требуемой линии контроля и возможности юстировки. Рабочую пару подбирают по точным исполнениям обоих компонентов.

Рабочий диапазон для этого исполнения — 0…10 м; его сопоставляют с геометрией установленного узла.

В оптическом узле используется источник «LED, красный». При размещении сохраняют предусмотренное направление луча и свободную рабочую область.

Для питания требуется 10…36 В, DC, включая остаточную пульсацию. Источник выбирают с учётом указанного диапазона и условий питания устройства.

Подключение выполнено в исполнении «Разъём; M12; число контактов — 4». Ответную часть и назначение контактов проверяют по схеме подключения.

Материал корпуса: Металл. Степень защиты указана как IP 67; требуемое состояние соединений и условия монтажа принимают по документации. Допустимая температура окружающей среды при эксплуатации — -25…55 °C.

При монтаже проверяют соответствие передатчика и приёмника, их взаимное положение и устойчивость креплений. Контрольный объект должен перекрывать предусмотренную область луча в нужной точке траектории. Электрический сигнал и его полярность согласуют со входом системы управления.
