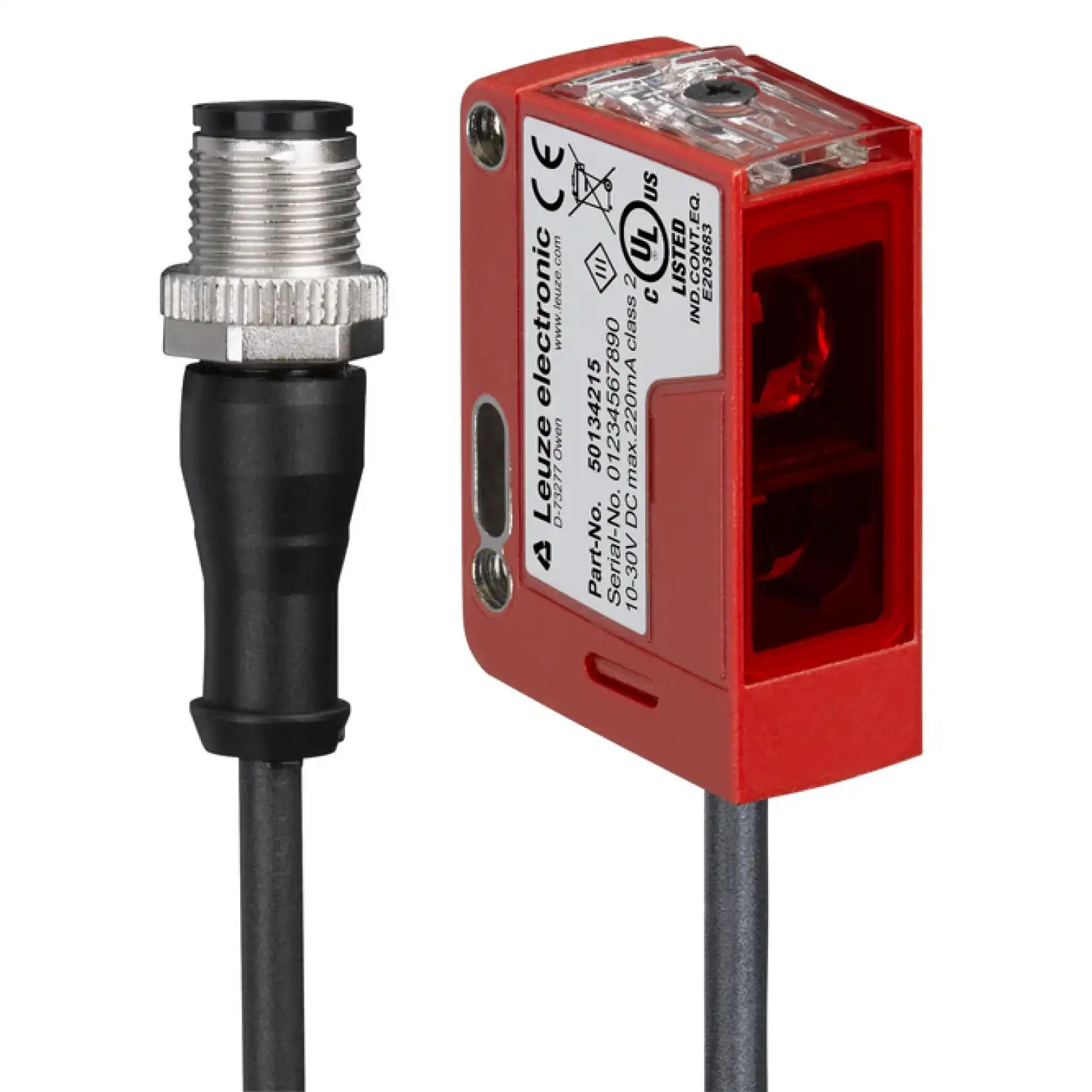

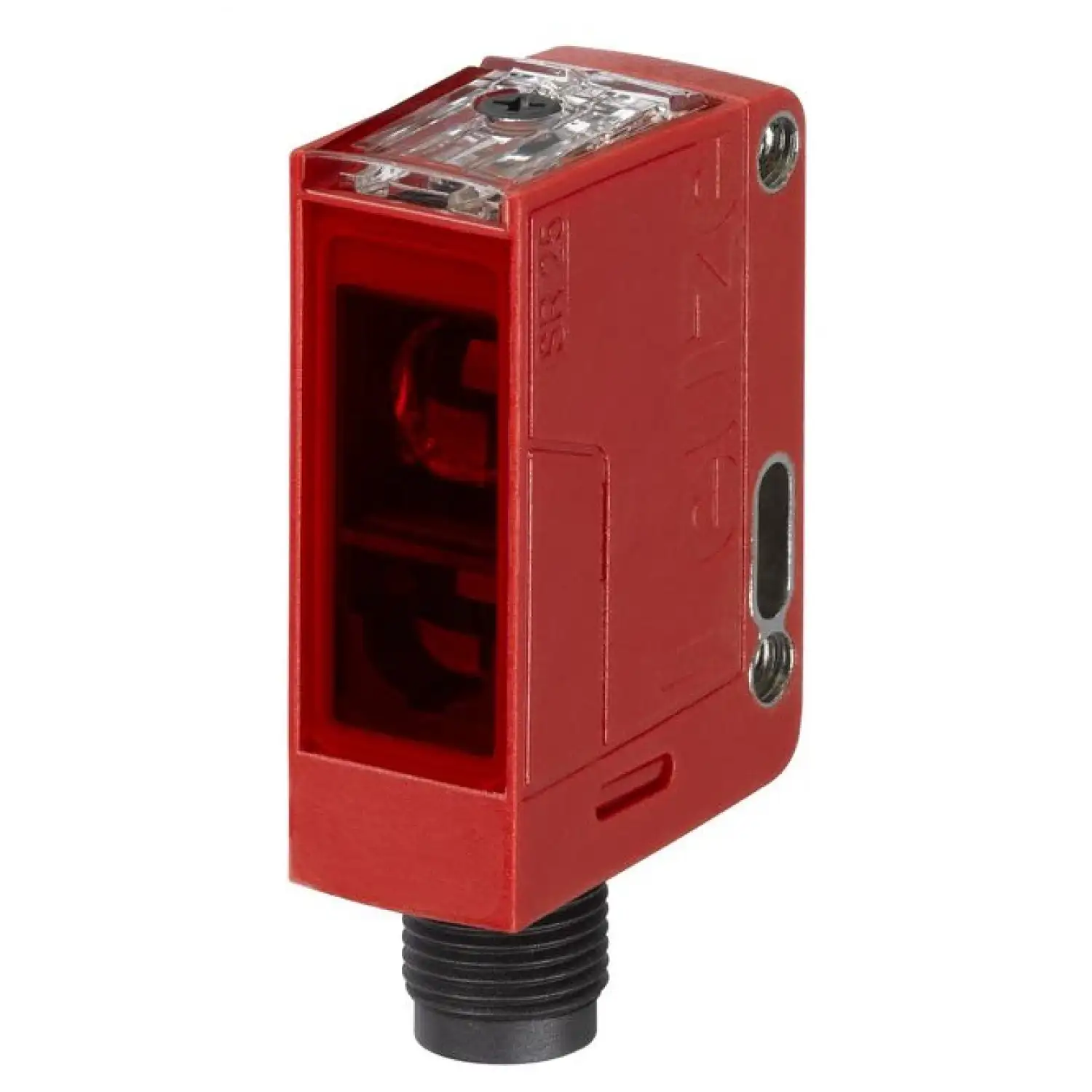

Датчик с поляризованным отражением от рефлектора Leuze PRK25CL1.1/PX-M12
MPN / артикул: 50139658
Датчик с поляризованным отражением от рефлектора
Документация для оборудования2 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze PRK25CL1.1/PX-M12 — датчик с поляризованным отражением от рефлектора серии 25C. Артикул производителя: 50139658.
Принцип действия: Reflection principle. Рабочий диапазон: 0.2 ... 20 m, With reflector TK(S) 100x100. Источник света: Laser, красный. Тип выхода: Транзистор, PNP. Количество выходов: 1 шт.. Напряжение питания UB: 10 ... 30 V, DC, включая остаточную пульсацию.
Частота переключения: 2,500 Hz. Время отклика: 0.2 ms. Тип подключения: Разъём. Материал корпуса: Пластик. Размеры (Ш × В × Г): 15 mm x 42.7 mm x 30 mm. Степень защиты: IP 69K, IP 67.
Перед заказом проверьте артикул 50139658, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- PRK25CL1.1/PX-M12
- Серия
- 25C
- Материал корпуса
- Пластик
- Принцип действия
- Reflection principle
- Источник света
- Laser, красный
- Рабочий диапазон
- 0.2 ... 20 m, With reflector TK(S) 100x100
- Тип выхода
- Транзистор, PNP
- Защита
- защита от переполюсовки, защита от короткого замыкания
- Количество выходов
- 1 шт.
- Принцип переключения
- Dark switching
- Напряжение питания UB
- 10 ... 30 V, DC, включая остаточную пульсацию
- Остаточная пульсация
- 0 ... 15 %, от UB
- Ток холостого хода
- 0 ... 20 mA
- Частота переключения
- 2,500 Hz
- Время отклика
- 0.2 ms
- Функции
- Выходной сигнал, Питание
- Тип подключения
- Разъём
- Размеры (Ш × В × Г)
- 15 mm x 42.7 mm x 30 mm
- Совместимость материалов
- ECOLAB
- Тип крепления
- Крепление через отверстия с резьбой M4, с помощью дополнительного крепления
- Пластик корпуса
- ABS
- Материал оптической крышки
- Пластик
- Масса нетто
- 22 g
- Настройка/управление
- 270° potentiometer
- Температура окружающей среды при эксплуатации
- -40 ... 60 °C
- Степень защиты
- IP 69K, IP 67
- Класс защиты
- III
- Сертификаты
- c UL US
- Соответствует стандартам
- IEC 60947-5-2
- Резьба
- M12
- Материал коннектора
- PUR
- Количество контактов
- 4 -pin
- Предельный рабочий диапазон
- 0.15 ... 25 m, With reflector TK(S) 100x100
- Размер пятна на дистанции датчика
- 3 mm x 5 mm [1,000 mm]
- Класс лазера
- 1, IEC/EN 60825-1:2007
- Сдвиг угла
- Typ. ± 1.5°
- Единица продажи
- шт
- Артикул производителя
- 50139658
Материалы
Документация
Leuze 3C / 25C / 46C — декларация совместимости материаловDE / EN · PDF на prom-elec.com · ред. 08-01-2019
Leuze PRK25CL1.1/PX-M12 — технический паспорт 50139658EN · PDF на prom-elec.com · ред. 2021-01-28
