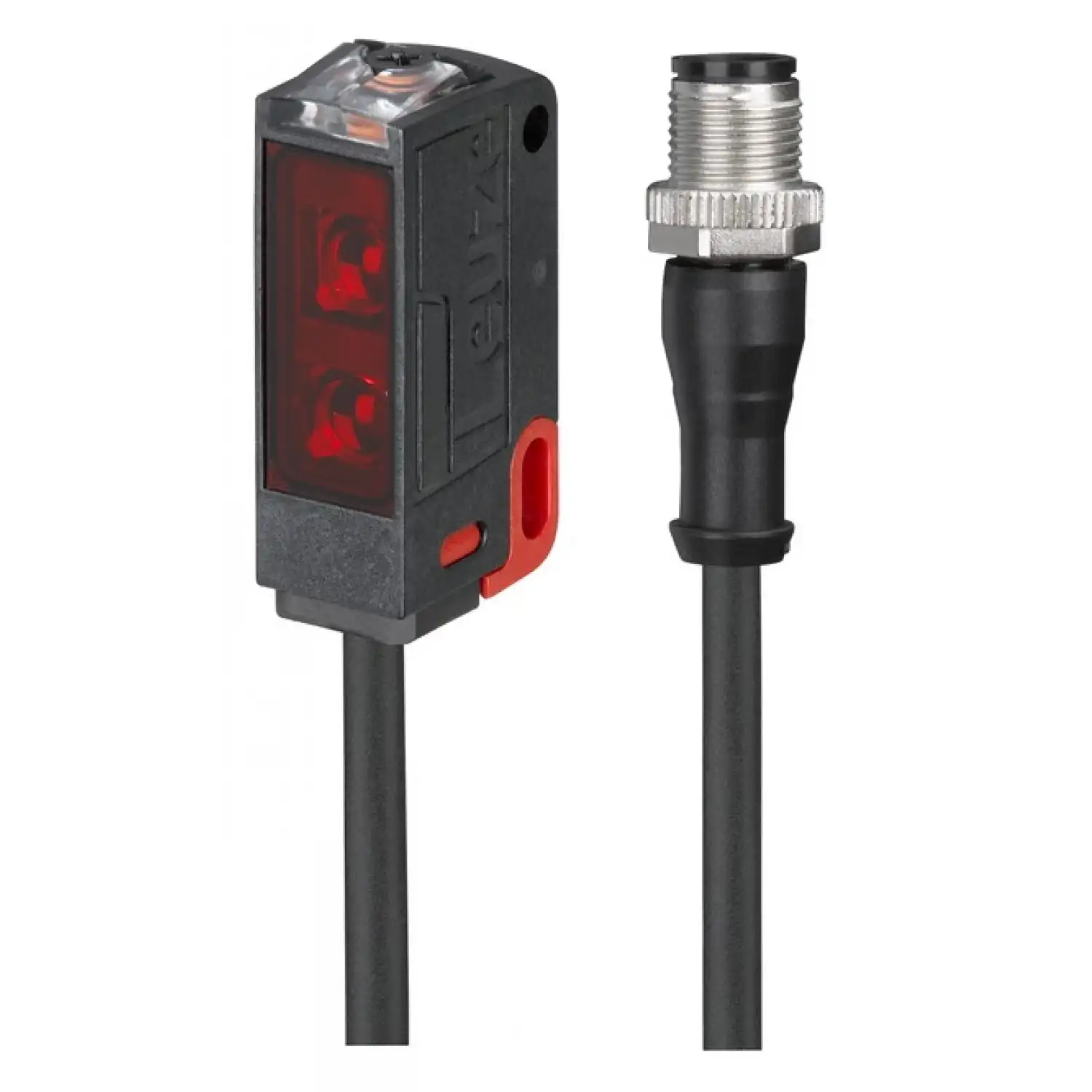

Диффузный датчик с подавлением заднего фона Leuze HT23/4X-200-M12
MPN / артикул: 50138487
Диффузный датчик с подавлением заднего фона
Документация для оборудования1 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze HT23/4X-200-M12 — диффузный датчик с подавлением заднего фона серии 23. Артикул производителя: 50138487.
Принцип действия: Diffuse reflection principle with background suppression. Диапазон регулировки: 15 ... 400 mm. Источник света: LED, красный. Тип выхода: Транзистор, PNP. Количество выходов: 1 шт.. Напряжение питания UB: 10 ... 30 V, DC, включая остаточную пульсацию.
Частота переключения: 1,000 Hz. Время отклика: 0.5 ms. Тип подключения: Кабель with connector. Длина кабеля: 200 mm. Материал корпуса: Пластик. Размеры (Ш × В × Г): 11.4 mm x 34.2 mm x 18.3 mm.
Перед заказом проверьте артикул 50138487, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- HT23/4X-200-M12
- Серия
- 23
- Материал корпуса
- Пластик
- Принцип действия
- Diffuse reflection principle with background suppression
- Диапазон регулировки
- 15 ... 400 mm
- Источник света
- LED, красный
- Тип выхода
- Транзистор, PNP
- Защита
- защита от переполюсовки, защита от короткого замыкания
- Количество выходов
- 1 шт.
- Принцип переключения
- Light switching
- Напряжение питания UB
- 10 ... 30 V, DC, включая остаточную пульсацию
- Остаточная пульсация
- 0 ... 15 %, от UB
- Ток холостого хода
- 0 ... 15 mA
- Частота переключения
- 1,000 Hz
- Время отклика
- 0.5 ms
- Функции
- Питание, Выходной сигнал
- Тип подключения
- Кабель with connector
- Размеры (Ш × В × Г)
- 11.4 mm x 34.2 mm x 18.3 mm
- Тип крепления
- с помощью дополнительного крепления
- Пластик корпуса
- PC-ABS
- Материал оптической крышки
- Пластик / PMMA
- Масса нетто
- 20 g
- Настройка/управление
- Multiturn potentiometer
- Температура окружающей среды при эксплуатации
- -40 ... 60 °C
- Степень защиты
- IP 67
- Класс защиты
- III
- Сертификаты
- c UL US
- Соответствует стандартам
- IEC 60947-5-2
- Длина кабеля
- 200 mm
- Количество проводников
- 4 -wire
- Резьба
- M12
- Материал коннектора
- Пластик
- Количество контактов
- 4 -pin
- Рабочий диапазон, белый 90%
- 0.005 ... 0.4 m
- Рабочий диапазон, черный 6%
- 0.015 ... 0.2 m
- Рабочий диапазон, серый 18%
- 0.01 ... 0.3 m
- Предельный рабочий диапазон
- 0.005 ... 0.4 m
- Черный/белый ошибка
- < 15% up to 200 mm
- Единица продажи
- шт
- Артикул производителя
- 50138487
Материалы
Документация
Leuze HT23/4X-200-M12 — технический паспорт 50138487EN · PDF на prom-elec.com · ред. 2021-01-20
