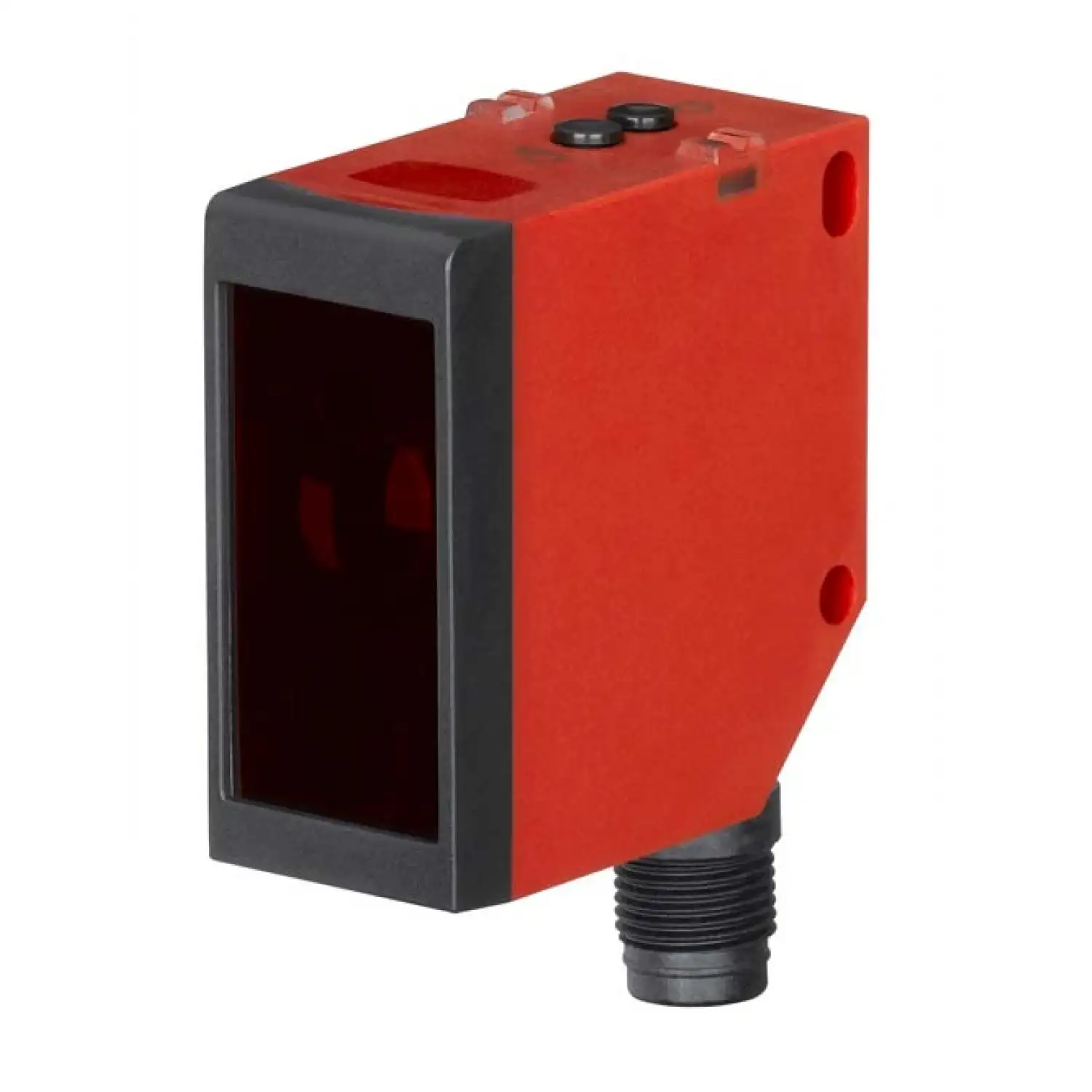

Оптический датчик расстояния Leuze ODS110L1.3/LVT-M12
MPN / артикул: 50138065
Оптический датчик расстояния
Документация для оборудования1 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze ODS110L1.3/LVT-M12 — оптический датчик расстояния серии 110. Артикул производителя: 50138065.
Источник света: Laser, красный. Тип выхода: Транзистор, двухтактный выход (push-pull). Количество выходов: 1 шт.. Напряжение питания UB: 18 ... 30 V, DC. Тип подключения: Разъём, Turning, 90°. Материал корпуса: Пластик.
Размеры (Ш × В × Г): 23 mm x 50 mm x 50 mm. Степень защиты: IP 69K, IP 67. Температура окружающей среды при эксплуатации: -40 ... 50 °C.
Перед заказом проверьте артикул 50138065, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- ODS110L1.3/LVT-M12
- Тип
- Voltage
- Серия
- 110
- Материал корпуса
- Пластик
- Источник света
- Laser, красный
- Тип выхода
- Транзистор, двухтактный выход (push-pull)
- Количество выходов
- 1 шт.
- Напряжение питания UB
- 18 ... 30 V, DC
- Ток холостого хода
- 60 mA
- Тип подключения
- Разъём, Turning, 90°
- Спецификация
- V1.1
- Размеры (Ш × В × Г)
- 23 mm x 50 mm x 50 mm
- Пластик корпуса
- ABS
- Материал оптической крышки
- Пластик / PMMA
- Масса нетто
- 42 g
- Настройка/управление
- PC software, Control buttons
- Температура окружающей среды при эксплуатации
- -40 ... 50 °C
- Степень защиты
- IP 69K, IP 67
- Класс защиты
- III
- Сертификаты
- c UL US
- Соответствует стандартам
- IEC/EN 60947-5-2
- Резьба
- M12
- Материал коннектора
- Пластик
- Количество контактов
- 5 -pin
- Количество обучающих входов
- 1 шт.
- Применение
- Length measurement in material cutting, Collision protection for transport vehicles, Fill-level monitoring
- Cистема сканирования
- Against object
- Размер пятна на дистанции датчика
- 5.5 mm x 7 mm [5,000 mm]
- Класс лазера
- 1, IEC/EN 60825-1:2007
- Количество аналоговых выходов
- 1 шт.
- Воспроизводимость (1 Сигма)
- see diagram
- Температура окружающей среды при хранении
- -40 ... 80 °C
- Разрешение
- 1.0 ... 5.0 mm
- Принцип оптического измерения расстояния
- Time of flight
- Диапазон измерений (6 ... 90 % диффузного отражения)
- 100 ... 3,000 mm
- Диапазон измерений (90 % диффузного отражения)
- 100 ... 5,000 mm
- Ошибка линеаризации
- 30 mm
- Интерфейс IO-link Примечание
- Two switching outputs via IO-Link process data (SSC 1 & SSC 2)
- Сведения процессе, длина
- 24 bit
- Посторонние защита свет, Макс.
- 5,000 lx
- Единица продажи
- шт
- Артикул производителя
- 50138065
Материалы
Документация
Leuze ODS110L1.3/LVT-M12 — технический паспорт 50138065EN · PDF на prom-elec.com · ред. 2021-01-13
