Leuze
· Измерительные датчики Leuze

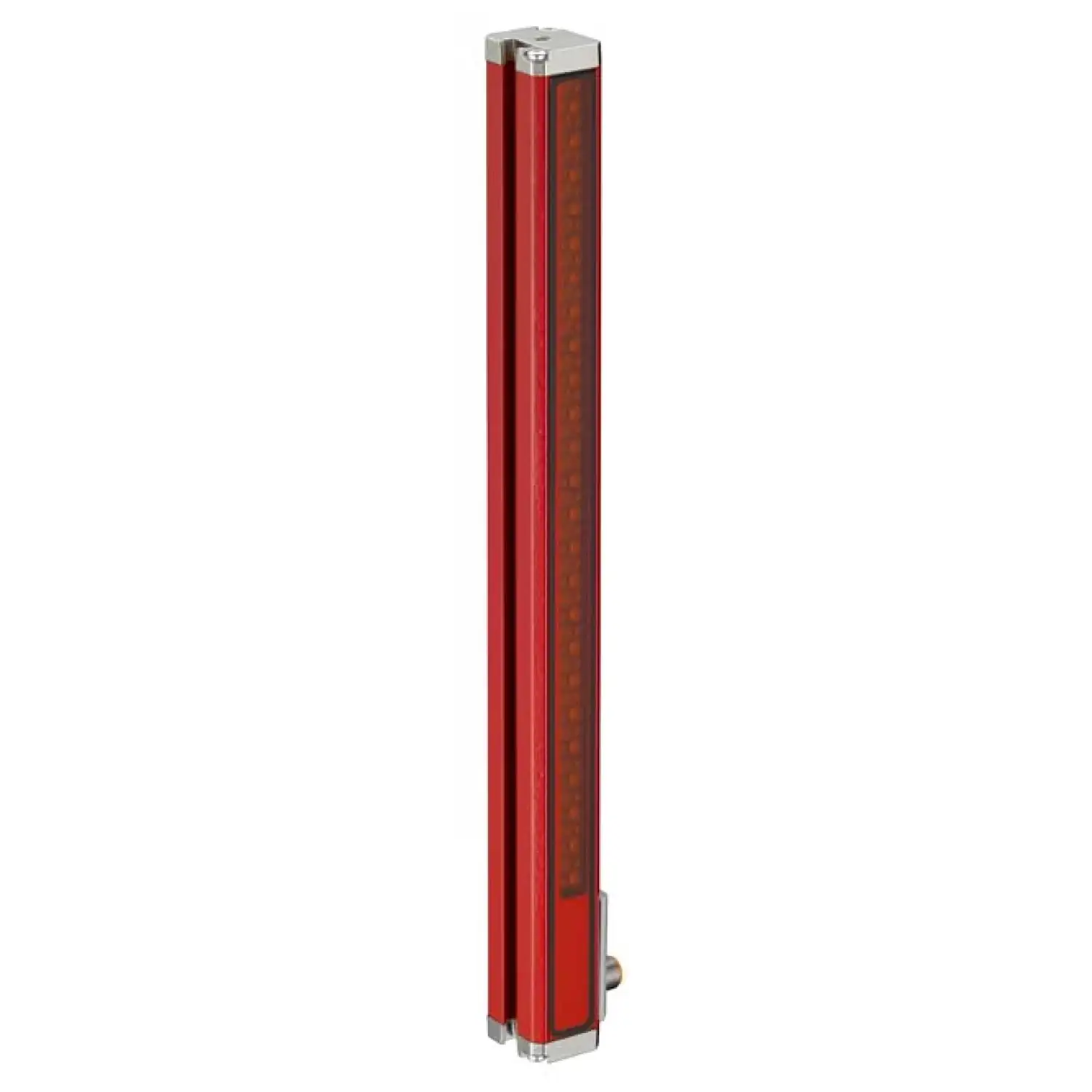

Система оптического ведения трека Leuze OGS 600-280/D2-M12.8
MPN / артикул: 50137476
Система оптического ведения трека
Документация для оборудования2 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze OGS 600-280/D2-M12.8 — система оптического ведения трека серии OGS 600. Артикул производителя: 50137476.
Рабочий диапазон: 10 ... 70 mm. Источник света: LED, красный. Тип выхода: Транзистор, PNP. Количество выходов: 1 шт.. Напряжение питания UB: 18 ... 30 V, DC, включая остаточную пульсацию. Тип подключения: Разъём.
Размеры (Ш × В × Г): 34.5 mm x 47.5 mm x 360 mm. Степень защиты: IP 65. Температура окружающей среды при эксплуатации: -15 ... 50 °C.
Перед заказом проверьте артикул 50137476, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- OGS 600-280/D2-M12.8
- Тип
- RS 422
- Серия
- OGS 600
- Источник света
- LED, красный
- Рабочий диапазон
- 10 ... 70 mm
- Тип выхода
- Транзистор, PNP
- Количество выходов
- 1 шт.
- Напряжение питания UB
- 18 ... 30 V, DC, включая остаточную пульсацию
- Тип подключения
- Разъём
- Размеры (Ш × В × Г)
- 34.5 mm x 47.5 mm x 360 mm
- Материал оптической крышки
- Пластик
- Масса нетто
- 405 g
- Температура окружающей среды при эксплуатации
- -15 ... 50 °C
- Степень защиты
- IP 65
- Сертификаты
- c UL US
- Соответствует стандартам
- EN 60947-5-2:2007+A1:2012
- Резьба
- M12
- Количество контактов
- 8 -pin
- Применение
- Optical guidance
- Количество соединений
- 1 шт.
- Температура окружающей среды при хранении
- -30 ... 60 °C
- Количество дискретных входов/выходов
- 1 шт.
- Длина волны
- 634 nm
- Время цикла
- 10 ms
- Разрешение измерения значение
- 1 mm, Working distance 35 mm
- Ошибка линеаризации
- 0 ... 5 mm, Working distance 35 mm
- Типы следов
- Light trace on dark background, Dark trace on light background, Retro-reflective trace
- Ширина детектирования для полной трассировки
- 265 mm
- Выходное значение для края
- 170 ... 2,830
- Максимальное значение на выходе
- 0 ... 3,000
- Единица продажи
- шт
- Артикул производителя
- 50137476
Материалы
Документация
Leuze OGS 600-280/D2-M12.8 — технический паспорт 50137476EN · PDF на prom-elec.com · ред. 2021-01-20
Leuze OGS600 — инструкция по эксплуатацииEN · PDF на prom-elec.com · ред. 2020-01-15
