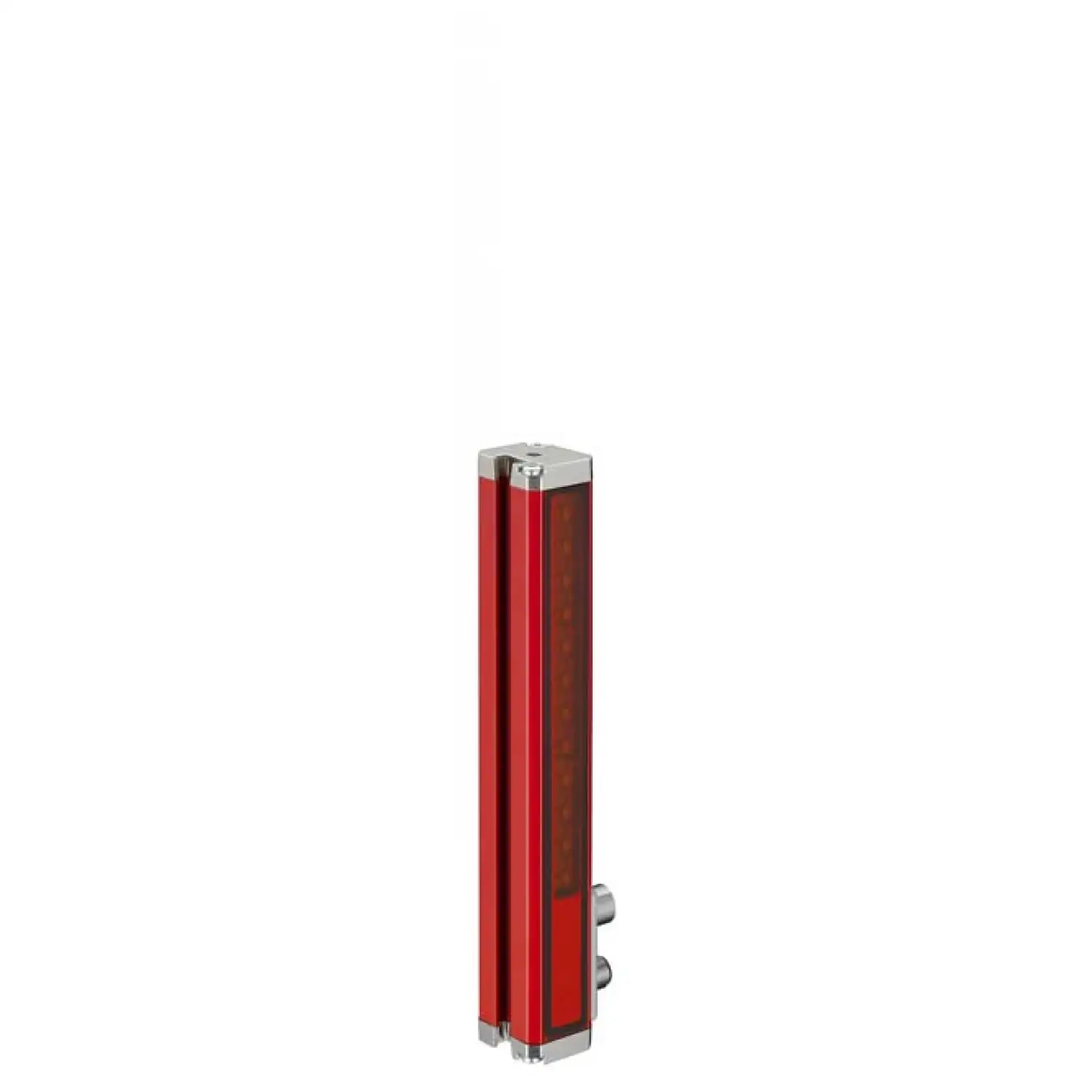

Система оптического ведения трека Leuze OGS 600-140/CN-M12

Leuze OGS 600-140/CN-M12 — система оптического ведения трека. Артикул 50137473 обозначает конкретное исполнение серии OGS 600. Система оптического ведения трека используется для получения информации о положении относительно заданной направляющей траектории. При компоновке согласуют оптическую область наблюдения, вид трека и положение движущегося узла. Работа системы зависит от соблюдения предусмотренной геометрии контроля.

Рабочий диапазон для этого исполнения — 10…70 мм; его сопоставляют с геометрией установленного узла.

В оптическом узле используется источник «LED, красный». При размещении сохраняют предусмотренное направление луча и свободную рабочую область.

Время цикла составляет 10 мс, что учитывают при согласовании оптического контроля с движением объекта.

Для питания требуется 18…30 В, DC, включая остаточную пульсацию. Источник выбирают с учётом указанного диапазона и условий питания устройства. Выход выполнен по схеме «Транзистор, PNP»; принимающий вход должен соответствовать этому электрическому исполнению. Интерфейсное исполнение — CANopen; его согласуют с каналом обмена системы управления.

Подключение выполнено в исполнении «Разъём; M12; число контактов — 5». Ответную часть и назначение контактов проверяют по схеме подключения.

Габариты корпуса — 34.5 мм x 47.5 мм x 216 мм. При компоновке дополнительно оставляют пространство для подключения и доступа к креплению. Степень защиты указана как IP 65; требуемое состояние соединений и условия монтажа принимают по документации. Допустимая температура окружающей среды при эксплуатации — -15…50 °C.

При наладке проверяют распознавание траектории на прямых и характерных переходных участках. Сигналы согласуют с алгоритмом управления движением. Допустимые отклонения и свойства направляющей маркировки принимают по документации конкретного исполнения.
