Фотоэлектрический датчик однолучевой transmitter Leuze LS3CL1/8X-M8
MPN / артикул: 50137198
Фотоэлектрический датчик однолучевой transmitter
Документация для оборудования3 материалов; язык и редакция указаны отдельноО модели
Описание

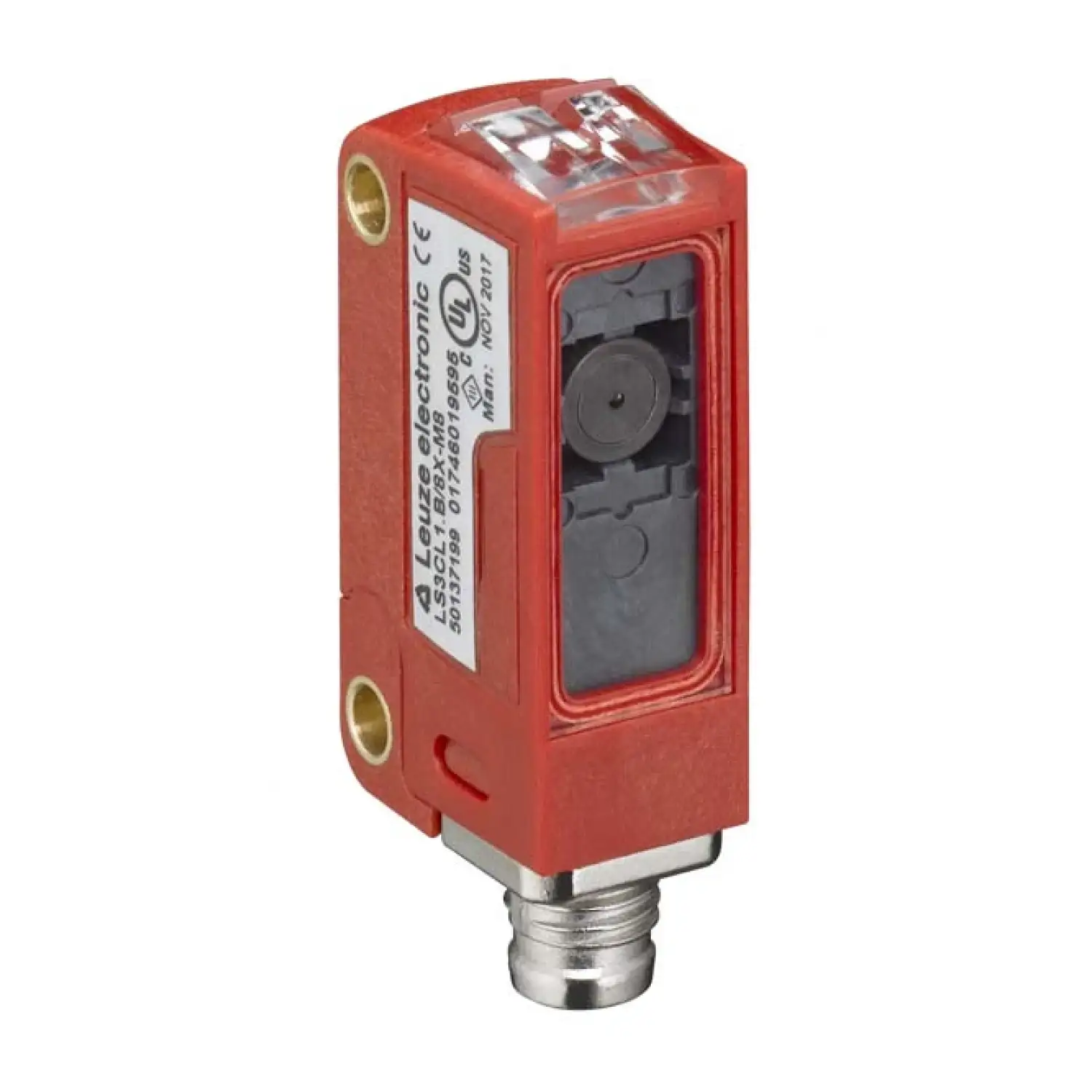

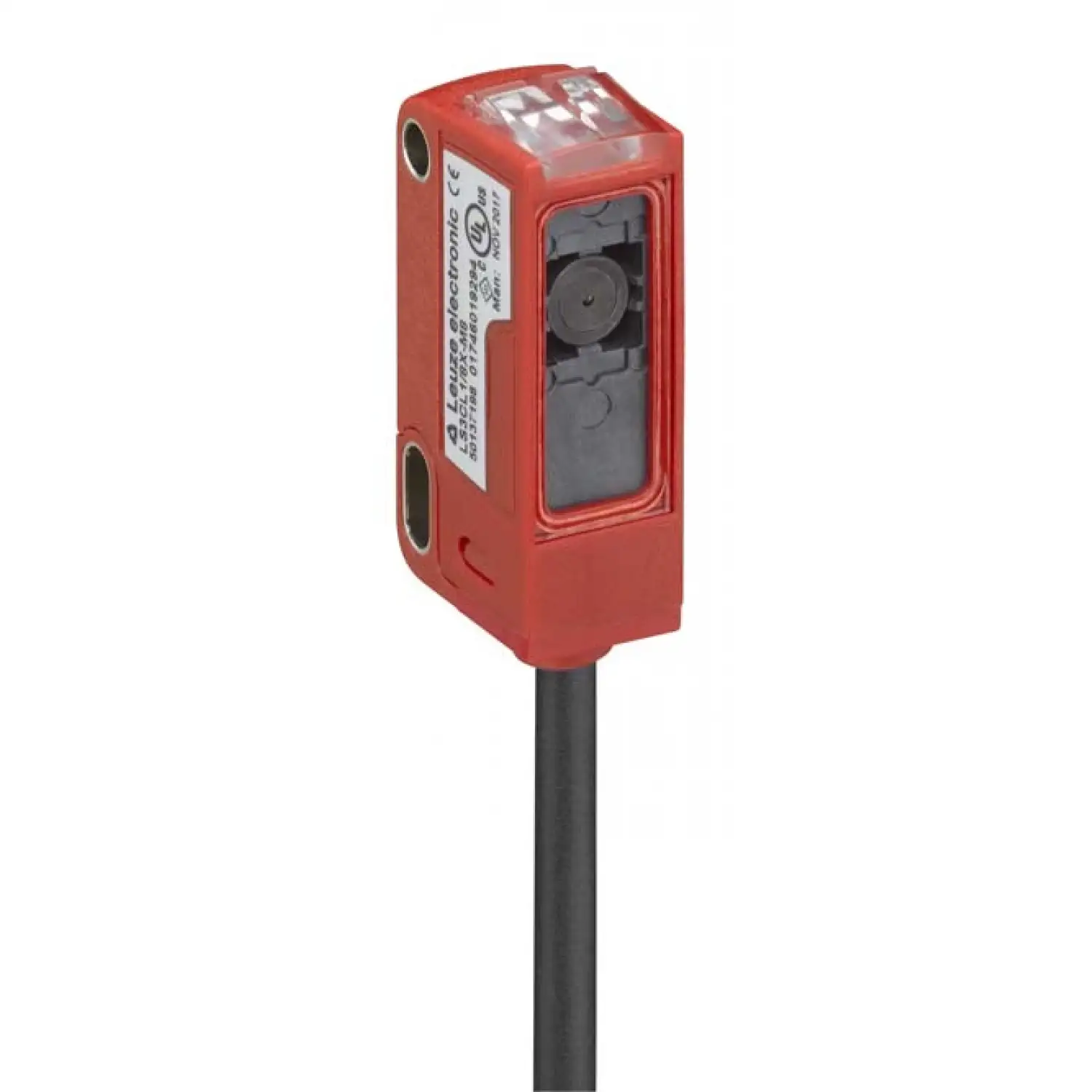

Leuze LS3CL1/8X-M8 — фотоэлектрический датчик однолучевой transmitter серии 3C. Артикул производителя: 50137198.
Принцип действия: Throughbeam principle. Рабочий диапазон: 0 ... 5 m. Источник света: Laser, красный. Напряжение питания UB: 10 ... 30 V, DC, включая остаточную пульсацию. Тип подключения: Разъём. Материал корпуса: Пластик.
Размеры (Ш × В × Г): 11.4 mm x 34.2 mm x 18.3 mm. Степень защиты: IP 67, IP 69K. Температура окружающей среды при эксплуатации: -40 ... 55 °C.
Перед заказом проверьте артикул 50137198, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- LS3CL1/8X-M8
- Серия
- 3C
- Материал корпуса
- Пластик
- Принцип действия
- Throughbeam principle
- Источник света
- Laser, красный
- Рабочий диапазон
- 0 ... 5 m
- Защита
- защита от переполюсовки, защита от короткого замыкания
- Напряжение питания UB
- 10 ... 30 V, DC, включая остаточную пульсацию
- Остаточная пульсация
- 0 ... 15 %, от UB
- Ток холостого хода
- 0 ... 20 mA
- Функции
- Signal IN, Питание
- Тип подключения
- Разъём
- Размеры (Ш × В × Г)
- 11.4 mm x 34.2 mm x 18.3 mm
- Совместимость материалов
- ECOLAB
- Тип крепления
- Through-hole mounting, с помощью дополнительного крепления
- Пластик корпуса
- PC-ABS
- Материал оптической крышки
- Пластик / PMMA
- Масса нетто
- 10 g
- Температура окружающей среды при эксплуатации
- -40 ... 55 °C
- Степень защиты
- IP 67, IP 69K
- Класс защиты
- III
- Сертификаты
- c UL US
- Соответствует стандартам
- IEC 60947-5-2
- Резьба
- M8
- Материал коннектора
- Металл
- Количество контактов
- 4 -pin
- Особенности
- Activation input
- Предельный рабочий диапазон
- 0 ... 10 m
- Размер пятна на дистанции датчика
- 2.5 mm x 2 mm [1,000 mm]
- Количество входов активации
- 1 шт.
- Класс лазера
- 1, IEC / EN 60825-1:2014
- Тип устройства
- Transmitter
- Единица продажи
- шт
- Артикул производителя
- 50137198
Материалы
Документация
Leuze 3C / 25C / 46C — декларация совместимости материаловDE / EN · PDF на prom-elec.com · ред. 08-01-2019
Leuze 3C — обзор серии фотоэлектрических датчиковEN · PDF на prom-elec.com · ред. 02-2017/11
Leuze LS3CL1/8X-M8 — технический паспорт 50137198EN · PDF на prom-elec.com · ред. 2021-01-19
