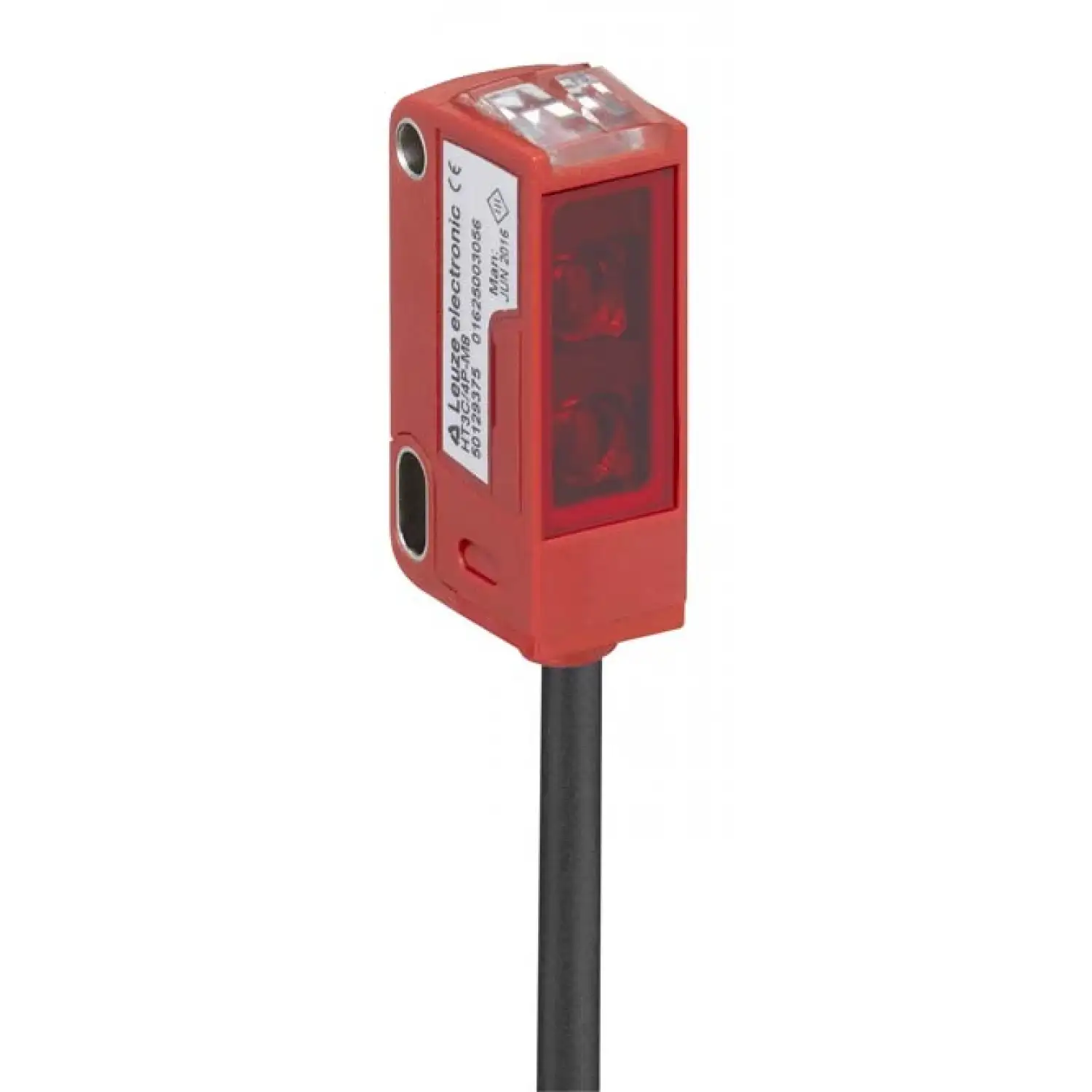

Фотоэлектрический датчик однолучевой receiver Leuze LE3C/6G
MPN / артикул: 50137184
Фотоэлектрический датчик однолучевой receiver
Документация для оборудования3 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze LE3C/6G — фотоэлектрический датчик однолучевой receiver серии 3C. Артикул производителя: 50137184.
Принцип действия: Throughbeam principle. Рабочий диапазон: 0.05 ... 8.5 m. Тип выхода: Транзистор, двухтактный выход (push-pull). Количество выходов: 2 шт.. Напряжение питания UB: 10 ... 30 V, DC, включая остаточную пульсацию. Частота переключения: 1,000 Hz.
Время отклика: 0.5 ms. Тип подключения: Кабель. Длина кабеля: 2,000 mm. Материал корпуса: Пластик. Размеры (Ш × В × Г): 11.4 mm x 34.2 mm x 18.3 mm. Степень защиты: IP 67, IP 69K.
Перед заказом проверьте артикул 50137184, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- LE3C/6G
- Серия
- 3C
- Материал корпуса
- Пластик
- Принцип действия
- Throughbeam principle
- Рабочий диапазон
- 0.05 ... 8.5 m
- Тип выхода
- Транзистор, двухтактный выход (push-pull)
- Защита
- защита от переполюсовки, защита от короткого замыкания
- Количество выходов
- 2 шт.
- Принцип переключения
- срабатывание на свет (PNP) / срабатывание на затемнение (NPN), Dark switching (PNP)/light switching (NPN)
- Напряжение питания UB
- 10 ... 30 V, DC, включая остаточную пульсацию
- Остаточная пульсация
- 0 ... 15 %, от UB
- Ток холостого хода
- 0 ... 20 mA
- Частота переключения
- 1,000 Hz
- Время отклика
- 0.5 ms
- Функции
- Питание, Выходной сигнал
- Тип подключения
- Кабель
- Размеры (Ш × В × Г)
- 11.4 mm x 34.2 mm x 18.3 mm
- Совместимость материалов
- ECOLAB
- Тип крепления
- с помощью дополнительного крепления, Through-hole mounting
- Пластик корпуса
- PC-ABS
- Материал оптической крышки
- Пластик / PMMA
- Масса нетто
- 50 g
- Температура окружающей среды при эксплуатации
- -40 ... 60 °C
- Степень защиты
- IP 67, IP 69K
- Класс защиты
- III
- Сертификаты
- c UL US
- Соответствует стандартам
- IEC 60947-5-2
- Длина кабеля
- 2,000 mm
- Количество проводников
- 4 -wire
- Предельный рабочий диапазон
- 0.05 ... 10 m
- Тип устройства
- Receiver
- Единица продажи
- шт
- Артикул производителя
- 50137184
Материалы
Документация
Leuze 3C / 25C / 46C — декларация совместимости материаловDE / EN · PDF на prom-elec.com · ред. 08-01-2019
Leuze 3C — обзор серии фотоэлектрических датчиковEN · PDF на prom-elec.com · ред. 02-2017/11
Leuze LE3C/6G — технический паспорт 50137184EN · PDF на prom-elec.com · ред. 2021-01-19
