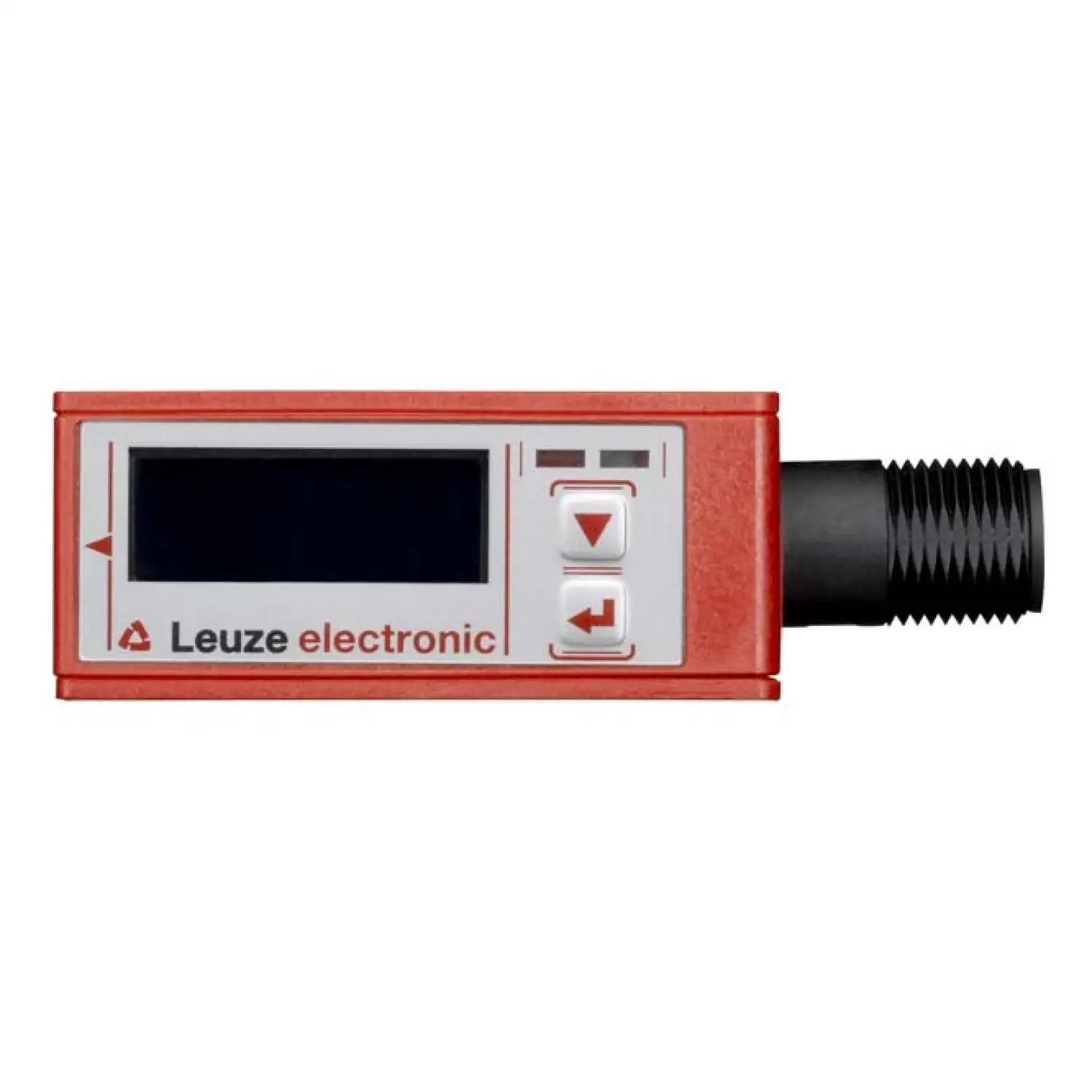

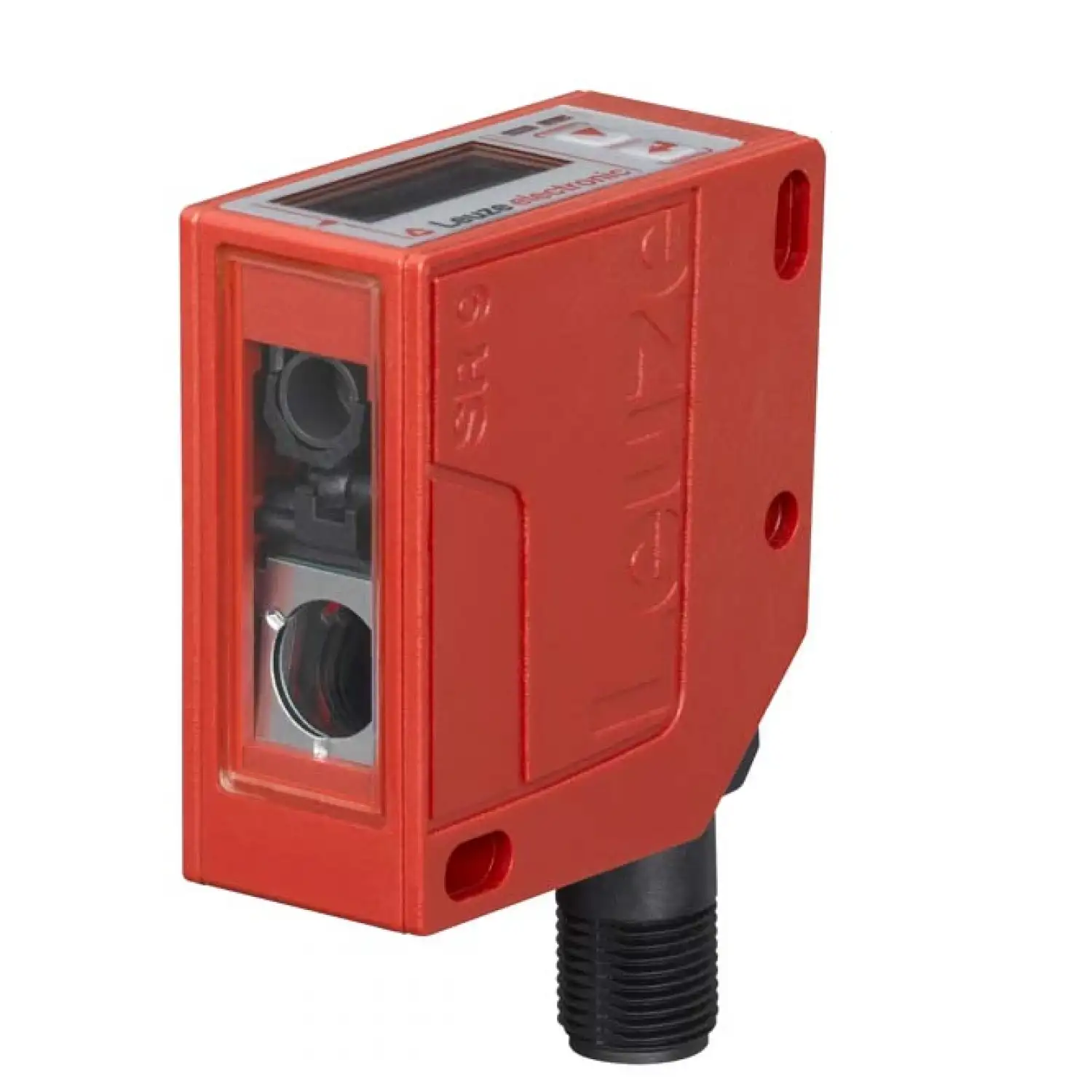

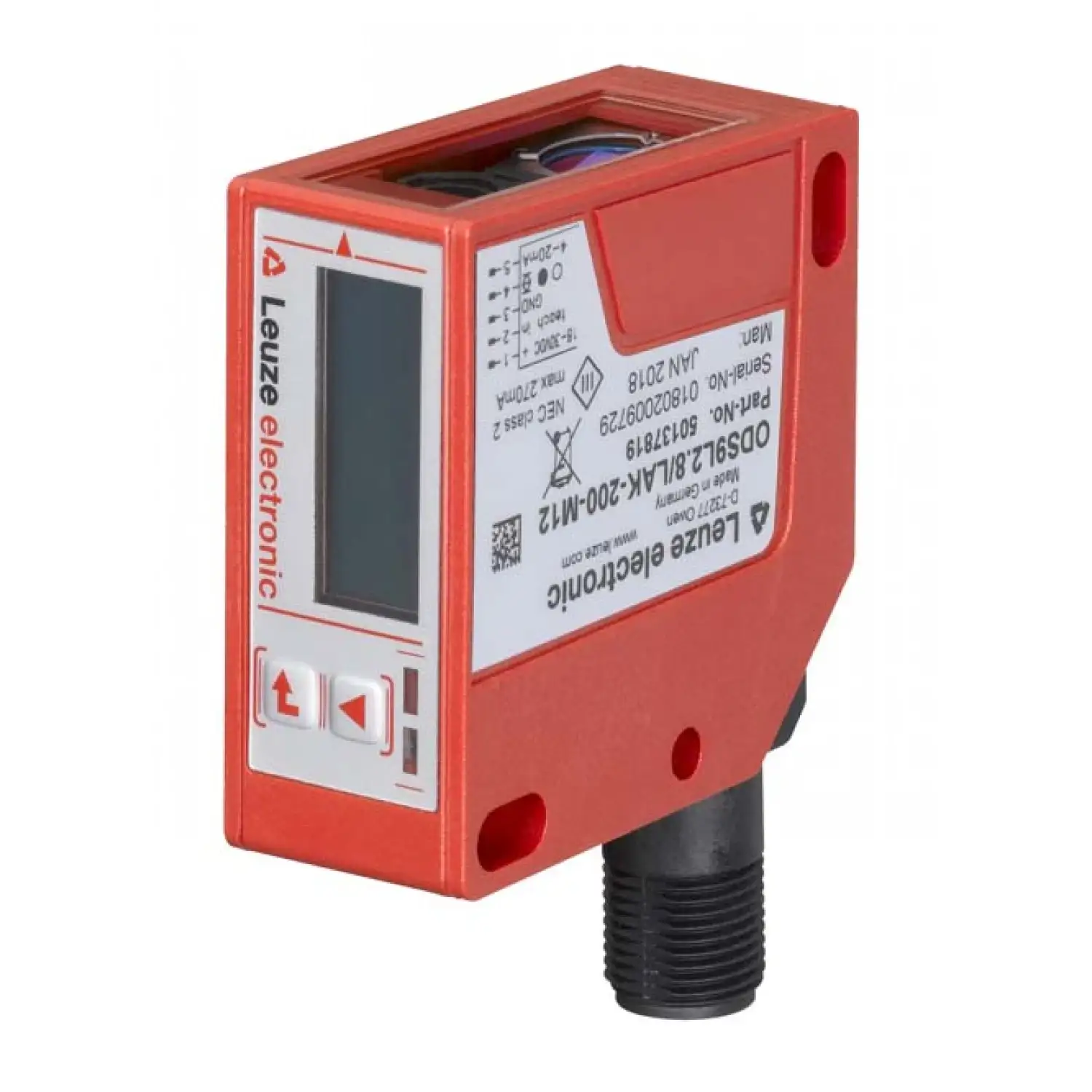

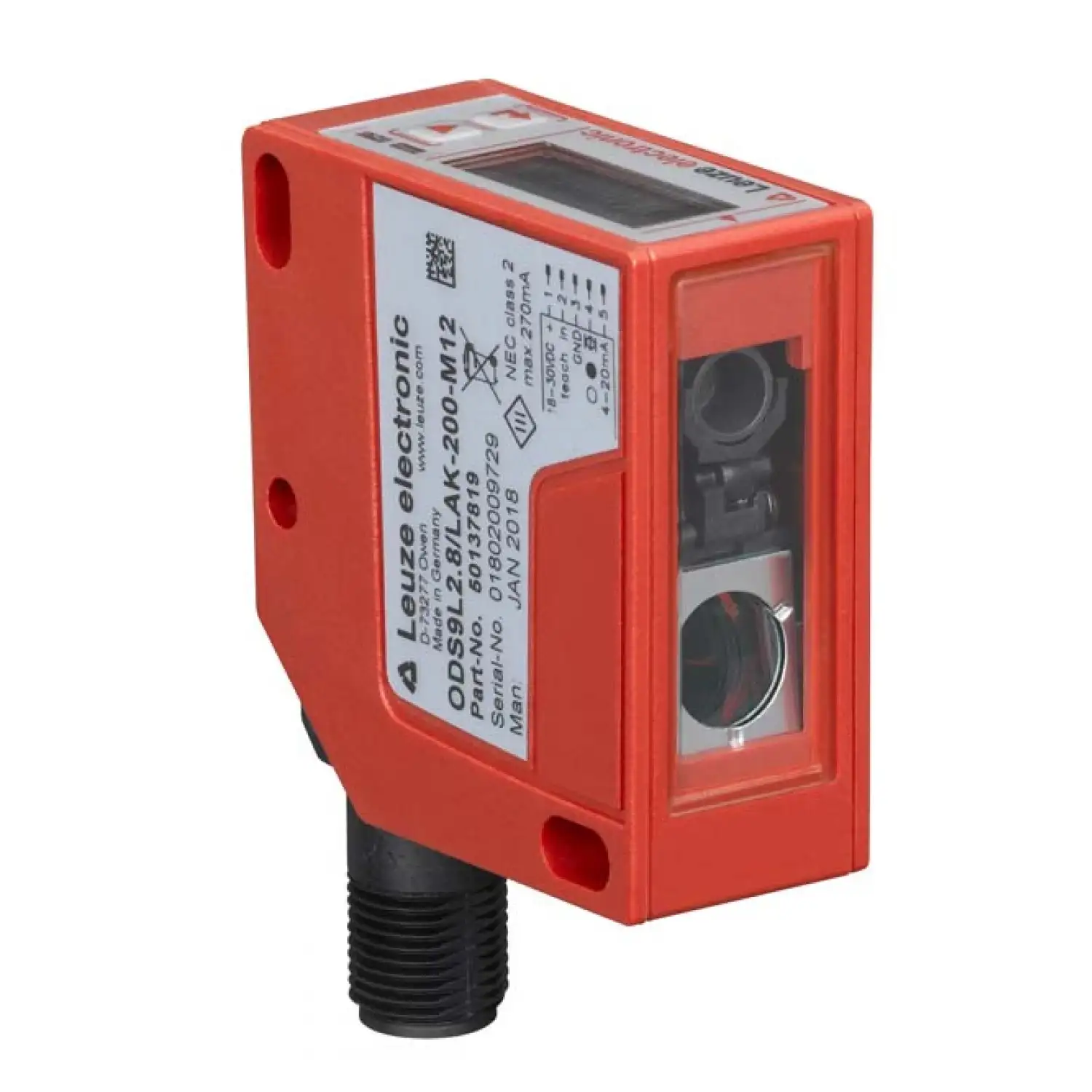

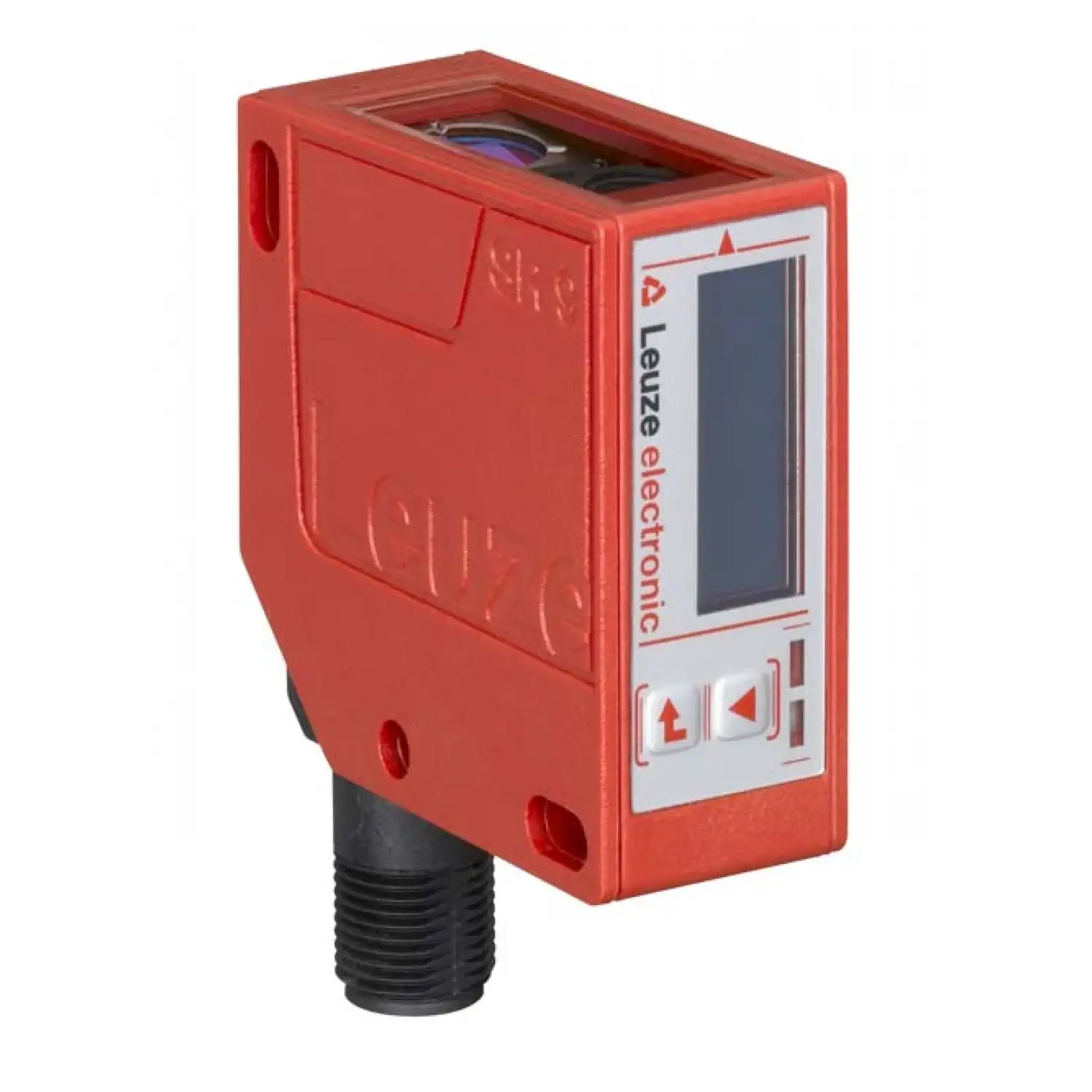

Оптический датчик расстояния Leuze ODS9L2.8/LA6-650-M12
MPN / артикул: 50136953
Оптический датчик расстояния
Документация для оборудования1 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze ODS9L2.8/LA6-650-M12 — оптический датчик расстояния серии 9. Артикул производителя: 50136953.
Источник света: Laser, красный. Тип выхода: Транзистор, двухтактный выход (push-pull). Количество выходов: 2 шт.. Напряжение питания UB: 18 ... 30 V, DC. Тип подключения: Разъём, Turning, 90°. Размеры (Ш × В × Г): 21 mm x 50 mm x 50 mm.
Степень защиты: IP 67. Температура окружающей среды при эксплуатации: -20 ... 50 °C.
Перед заказом проверьте артикул 50136953, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- ODS9L2.8/LA6-650-M12
- Тип
- Configurable, factory setting: current
- Серия
- 9
- Источник света
- Laser, красный
- Тип выхода
- Транзистор, двухтактный выход (push-pull)
- Количество выходов
- 2 шт.
- Напряжение питания UB
- 18 ... 30 V, DC
- Тип подключения
- Разъём, Turning, 90°
- Спецификация
- V1.1
- Размеры (Ш × В × Г)
- 21 mm x 50 mm x 50 mm
- Материал оптической крышки
- Glass
- Масса нетто
- 50 g
- Настройка/управление
- PC software, Control buttons
- Температура окружающей среды при эксплуатации
- -20 ... 50 °C
- Степень защиты
- IP 67
- Класс защиты
- III
- Сертификаты
- UL
- Резьба
- M12
- Материал коннектора
- Пластик
- Количество контактов
- 5 -pin
- Применение
- Object measurement, Fill-level monitoring, Length measurement in material cutting
- Cистема сканирования
- Against object
- Размер пятна на дистанции датчика
- 1 mm [100 mm]
- Класс лазера
- 2, IEC / EN 60825-1:2014
- Количество аналоговых выходов
- 1 шт.
- Воспроизводимость (1 Сигма)
- 0.1 mm
- Температура окружающей среды при хранении
- -30 ... 70 °C
- Разрешение
- 0.1 mm
- Диапазон измерений
- 50 ... 650 mm
- Принцип оптического измерения расстояния
- Triangulation
- Эталонное значение, точность
- Measurement distance
- Точность
- 1 %
- Информация для замены
- Attention! If you need spare parts or want to switch from ODSL 9 to ODS9, please note that adapter 50140174 - KDS U-M12-5A-M12-5A-P1-003-25X is required
- Единица продажи
- шт
- Артикул производителя
- 50136953
Материалы
Документация
Leuze ODS9L2.8/LA6-650-M12 — технический паспорт 50136953EN · PDF на prom-elec.com · ред. 2021-01-19
