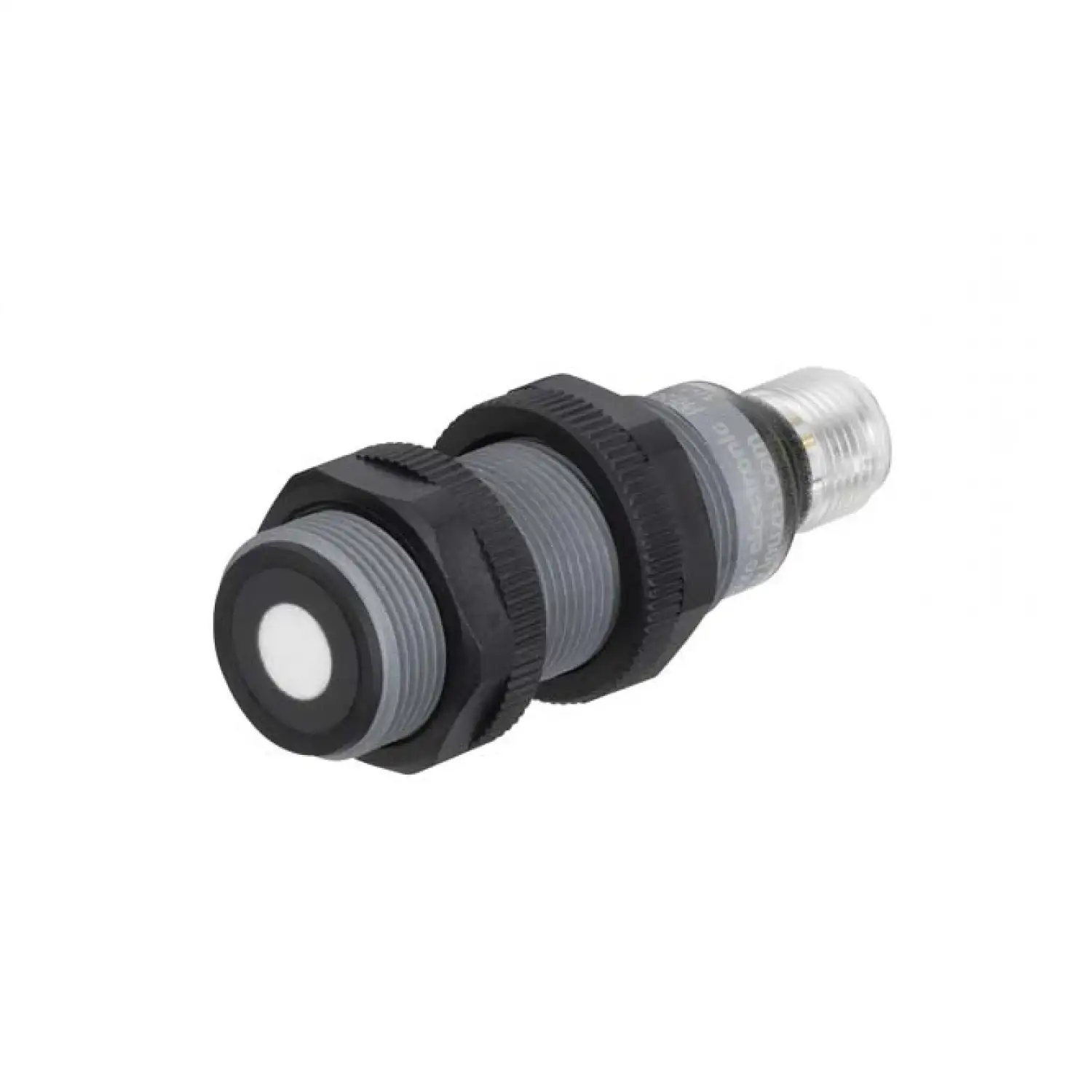

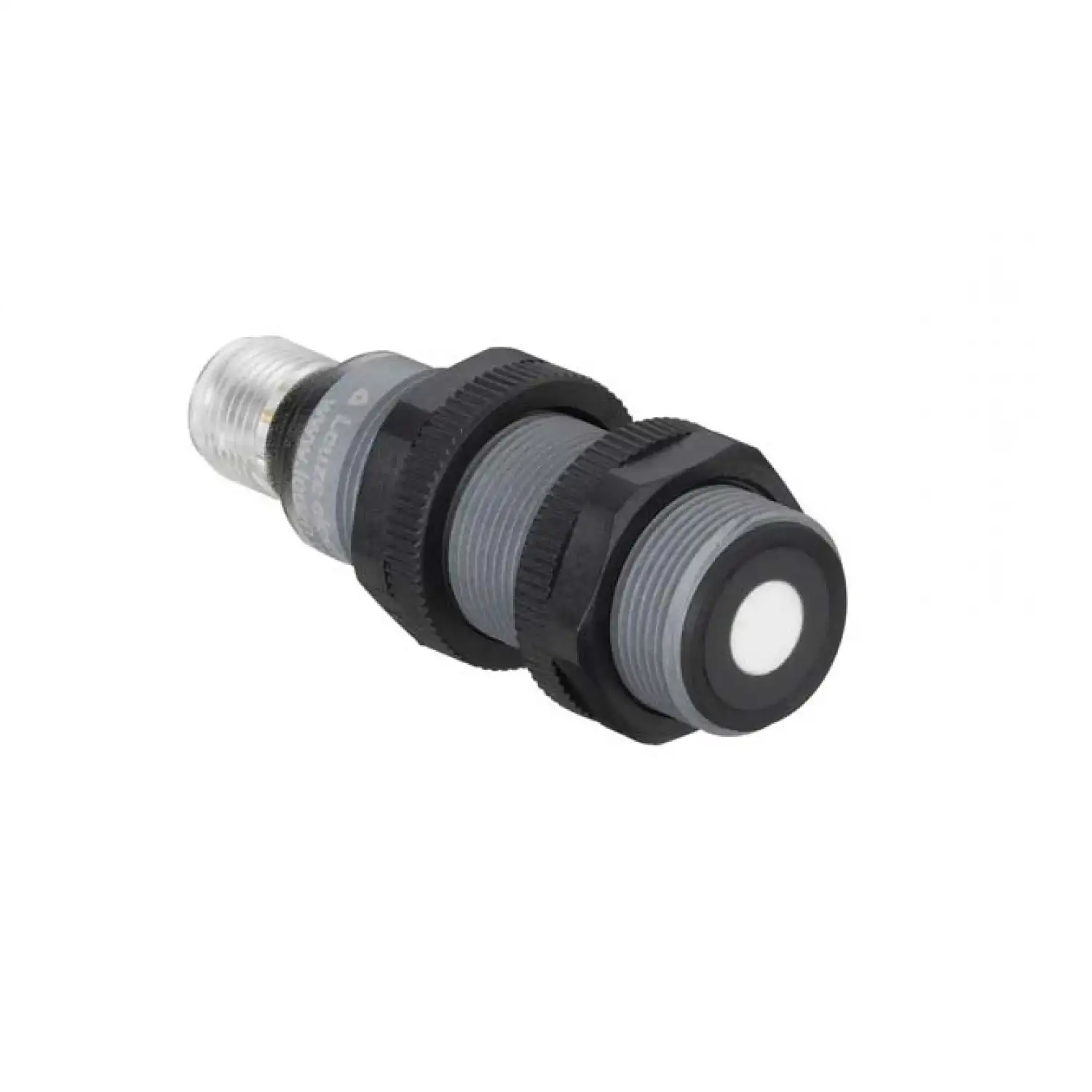

Ультразвуковой датчик Leuze HTU318-300/4T-M12
MPN / артикул: 50136070
Ультразвуковой датчик
Документация для оборудования1 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze HTU318-300/4T-M12 — ультразвуковой датчик серии 318. Артикул производителя: 50136070.
Принцип действия: Diffuse reflection principle with background suppression. Рабочий диапазон: Guaranteed operating range, 0.04 ... 0.3 m. Тип выхода: Транзистор, PNP. Количество выходов: 1 шт.. Напряжение питания UB: 10 ... 30 V, DC. Частота переключения: 8 Hz.
Время отклика: 62 ms. Тип подключения: Разъём. Материал корпуса: Пластик. Степень защиты: IP 67. Температура окружающей среды при эксплуатации: -20 ... 70 °C.
Перед заказом проверьте артикул 50136070, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- HTU318-300/4T-M12
- Серия
- 318
- Материал корпуса
- Пластик
- Принцип действия
- Diffuse reflection principle with background suppression
- Рабочий диапазон
- Guaranteed operating range, 0.04 ... 0.3 m
- Тип выхода
- Транзистор, PNP
- Защита
- защита от переполюсовки, Inductive protection, защита от короткого замыкания
- Количество выходов
- 1 шт.
- Принцип переключения
- NO (normally open)
- Напряжение питания UB
- 10 ... 30 V, DC
- Остаточная пульсация
- 0 ... 5 %, от UB
- Ток холостого хода
- 0 ... 35 mA
- Частота переключения
- 8 Hz
- Время отклика
- 62 ms
- Функции
- Setting for the switching outputs/characteristic output curve, NC contact / NO contact changeover, Resetting to factory settings
- Тип подключения
- Разъём
- Пластик корпуса
- Polybutylene (PBT)
- Масса нетто
- 65 g
- Температура окружающей среды при эксплуатации
- -20 ... 70 °C
- Степень защиты
- IP 67
- Класс защиты
- III
- Сертификаты
- c UL US
- Соответствует стандартам
- IEC 60947-5-2
- Резьба
- M12
- Материал коннектора
- Пластик
- Количество контактов
- 4 -pin
- Особенности
- Teach input
- Количество обучающих входов
- 1 шт.
- Гистерезис переключения
- 1 %
- Комплектность
- 2x M18 mounting nut
- Размер (Ш x Д)
- 18 mm x 60.3 mm
- Коммутируемый ток, макс.
- 150 mA
- Дизайн
- Cylindrical
- Материал торцевой части
- Пластик, Epoxy resin, glass fiber reinforced
- Количество светодиодов
- 2 шт.
- Тип дисплея
- LED
- Температура окружающей среды при хранении
- -20 ... 70 °C
- Стартовая задержка
- 100 ms
- Кодировка
- A-coded
- Повторяемость
- 0.5 %
- Выход луча
- Front
- Ультразвуковая частота
- 300 kHz
- Угол раскрытия
- 7 °
- Опорное значение повторяемости
- End value
- Разрешение
- < 2 mm
- Материал ультразвукового преобразователя
- Piezoceramics (contains lead zirconium titanate (PZT))
- Температурный дрейф, относительная
- 5 %/K
- Единица продажи
- шт
- Артикул производителя
- 50136070
Материалы
Документация
Leuze DMU / HTU / HRTU / VRTU / RKU — обзор ультразвуковых датчиковEN · PDF на prom-elec.com · ред. 02-2017/03
