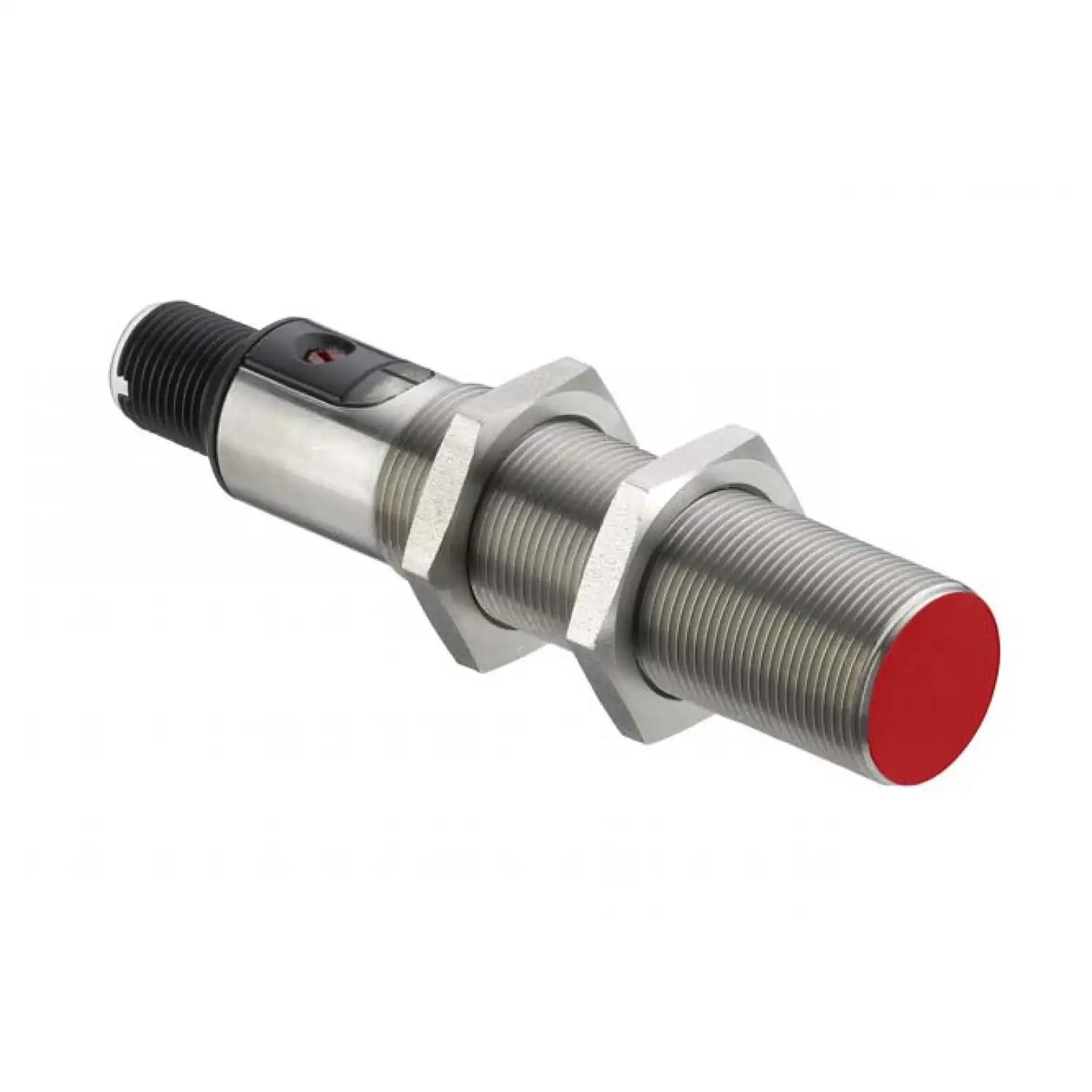

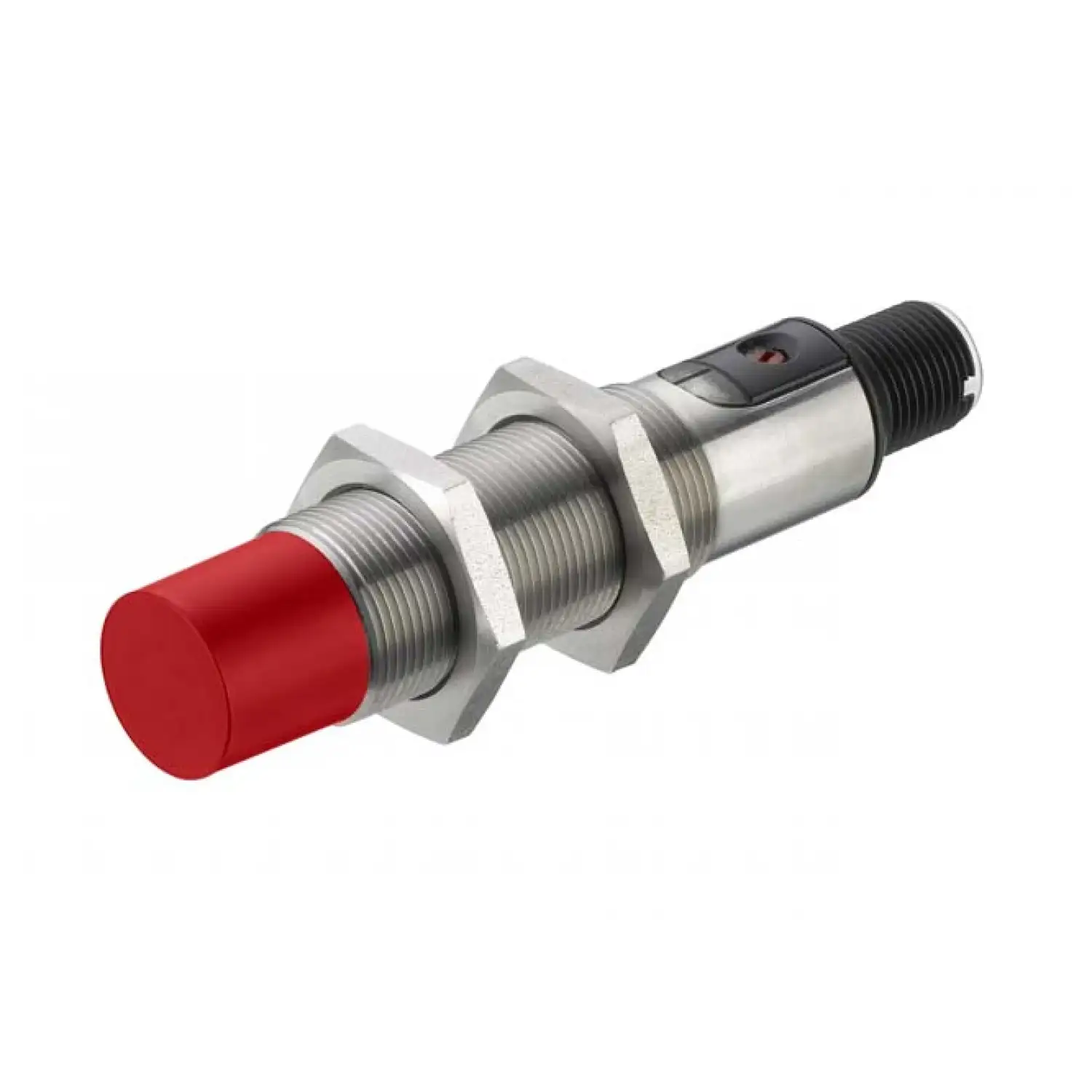

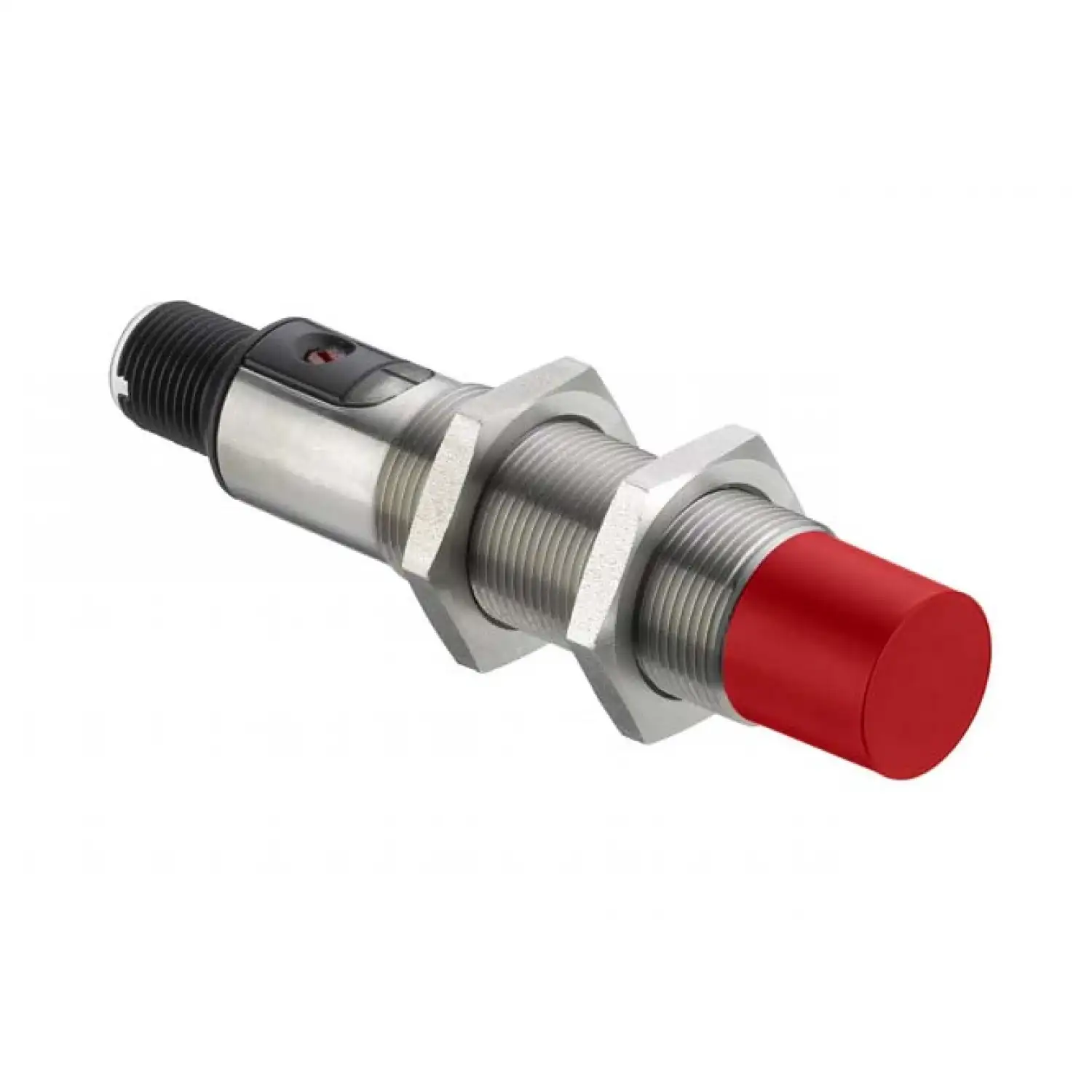

Емкостной датчик Leuze LCS-1M18M-N15NNC-M12
MPN / артикул: 50135770
Емкостной датчик
Документация для оборудования4 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze LCS-1M18M-N15NNC-M12 — емкостной датчик серии LCS-1. Артикул производителя: 50135770.
Расстояние срабатывания п: 2 ... 15 mm. Тип выхода: Транзистор, NPN. Количество выходов: 1 шт.. Напряжение питания UB: 10 ... 30 V, DC. Частота переключения: 100 Hz. Тип подключения: Разъём.
Материал корпуса: Металл, Нержавеющая сталь. Степень защиты: IP 67. Температура окружающей среды при эксплуатации: -25 ... 85 °C.
Перед заказом проверьте артикул 50135770, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- LCS-1M18M-N15NNC-M12
- Тип
- Digital switching output
- Серия
- LCS-1
- Материал корпуса
- Металл, Нержавеющая сталь
- Тип выхода
- Транзистор, NPN
- Защита
- защита от переполюсовки, защита от короткого замыкания
- Количество выходов
- 1 шт.
- Принцип переключения
- NC (normally closed)
- Напряжение питания UB
- 10 ... 30 V, DC
- Остаточная пульсация
- 0 ... 10 %, от UB
- Ток холостого хода
- 15 mA
- Частота переключения
- 100 Hz
- Функции
- Питание, Выходной сигнал
- Тип подключения
- Разъём
- Масса нетто
- 47 g
- Настройка/управление
- Multiturn potentiometer (12 turns)
- Температура окружающей среды при эксплуатации
- -25 ... 85 °C
- Степень защиты
- IP 67
- Класс защиты
- III
- Сертификаты
- c UL US
- Соответствует стандартам
- IEC 60947-5-2
- Резьба
- M12
- Материал коннектора
- Пластик
- Количество контактов
- 4 -pin
- Корпус из нержавеющей стали
- V2A
- Расстояние срабатывания п
- 2 ... 15 mm
- Размер (Ш x Д)
- 18 mm x 88.5 mm
- Стабильность повторяемости, max (% от сР)
- 2 %
- Температурный дрейф, макс. (в % ОТ сР)
- 20 %
- Тип напряжения
- DC
- Количество соединений
- 1 шт.
- Дизайн
- Cylindrical
- Материал торцевой части
- Пластик, Polybutylene (PBT)
- Тип монтажа
- Non-embedded
- Количество светодиодов
- 2 шт.
- Тип дисплея
- LED
- Кодировка
- A-coded
- Гарантированное расстояние переключения
- 15 mm
- Номинальный рабочий ток
- 100 mA
- Материал крышки
- Пластик, Polybutylene (PBT)/polyamide (PA 12)
- Расстояние срабатывания, регулируемая
- Да
- Функции настройки
- Sensitivity adjustment
- Единица продажи
- шт
- Артикул производителя
- 50135770
Материалы
Документация
Leuze LCS — инструкция по монтажу и настройке ёмкостных датчиковEN · PDF на prom-elec.com · ред. 04/2017
Leuze LCS-1 / LCS-2 — обзор ёмкостных датчиковEN · PDF на prom-elec.com · ред. 01-2017/04
Leuze LCS-1M18M-N15NNC-M12 — технический паспорт 50135770EN · PDF на prom-elec.com · ред. 2021-01-08
Leuze LCS-1 — декларация соответствия ЕСDE / EN / FR · PDF на prom-elec.com · ред. 06.07.2017 · 2017-07-06
