Leuze
· Датчики переключения Leuze

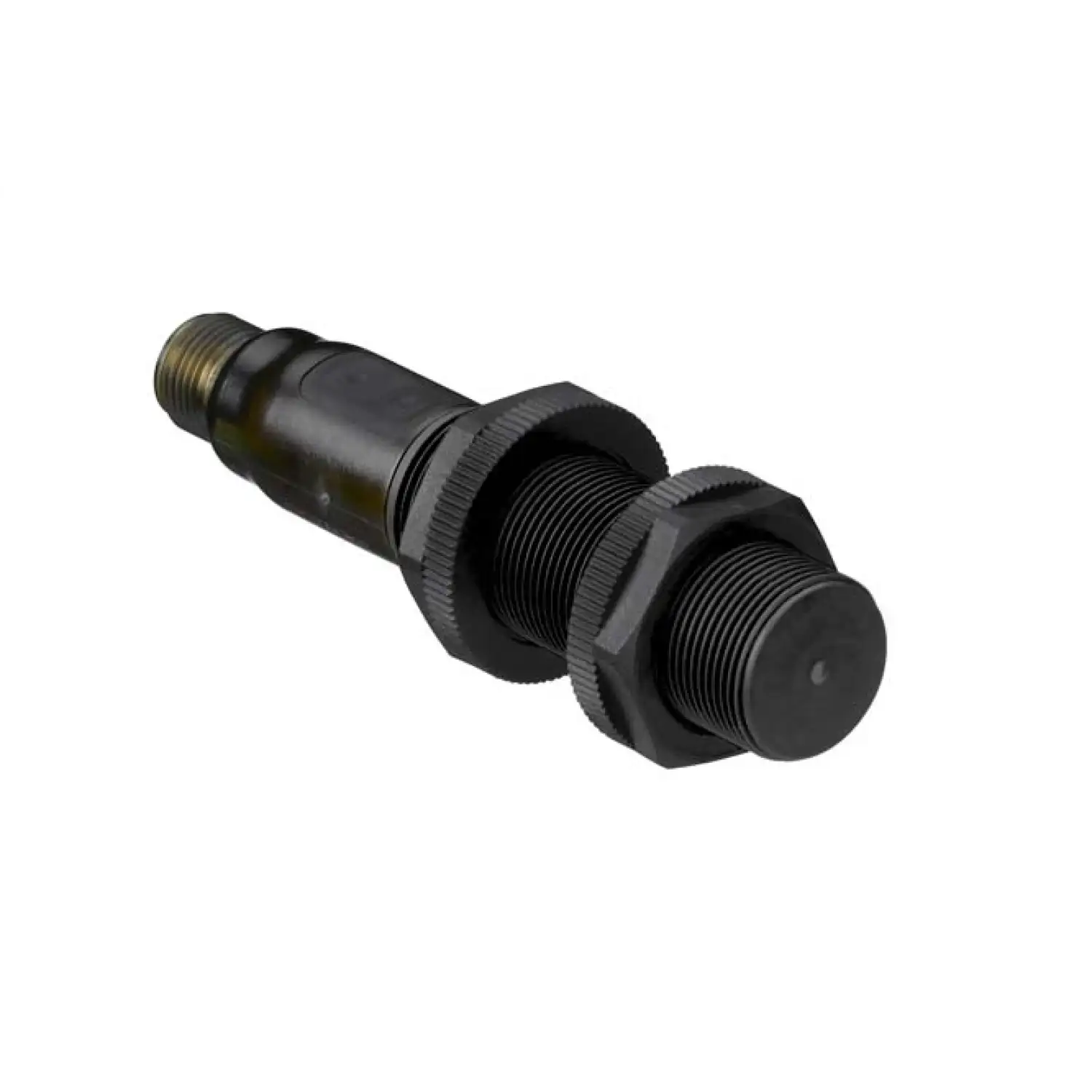

Емкостной датчик Leuze LCS-1M18P-F05NNP-M12-LT
MPN / артикул: 50135721
Емкостной датчик
Документация для оборудования3 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze LCS-1M18P-F05NNP-M12-LT — емкостной датчик серии LCS-1. Артикул производителя: 50135721.
Тип выхода: Транзистор, NPN. Количество выходов: 1 шт.. Напряжение питания UB: 10 ... 30 V, DC. Частота переключения: 10 Hz. Тип подключения: Разъём. Материал корпуса: Пластик.
Степень защиты: IP 67. Температура окружающей среды при эксплуатации: -25 ... 70 °C.
Перед заказом проверьте артикул 50135721, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- LCS-1M18P-F05NNP-M12-LT
- Тип
- Digital switching output
- Серия
- LCS-1
- Материал корпуса
- Пластик
- Тип выхода
- Транзистор, NPN
- Защита
- защита от переполюсовки, защита от короткого замыкания
- Количество выходов
- 1 шт.
- Принцип переключения
- Нормально закрытый contact (NC)/normally open contact (NO), programmable
- Напряжение питания UB
- 10 ... 30 V, DC
- Остаточная пульсация
- 0 ... 10 %, от UB
- Ток холостого хода
- 15 mA
- Частота переключения
- 10 Hz
- Функции
- Питание, Выходной сигнал
- Тип подключения
- Разъём
- Спецификация
- 1.1
- Пластик корпуса
- Polyamide (PA 12)
- Масса нетто
- 40 g
- Настройка/управление
- Кнопка обучения, Multiturn potentiometer (12 turns)
- Температура окружающей среды при эксплуатации
- -25 ... 70 °C
- Степень защиты
- IP 67
- Класс защиты
- III
- Сертификаты
- c UL US
- Соответствует стандартам
- IEC 60947-5-2
- Резьба
- M12
- Материал коннектора
- Пластик
- Количество контактов
- 5 -pin
- Размер (Ш x Д)
- 18 mm x 87.3 mm
- Стабильность повторяемости, max (% от сР)
- 2 %
- Температурный дрейф, макс. (в % ОТ сР)
- 20 %
- Тип напряжения
- DC
- Количество соединений
- 1 шт.
- Дизайн
- Cylindrical
- Материал торцевой части
- Пластик, Polyamide (PA 12)
- Тип монтажа
- Embedded and non-embedded
- Количество светодиодов
- 1 шт.
- Тип дисплея
- LED
- Кодировка
- A-coded
- Номинальный рабочий ток
- 200 mA
- Материал крышки
- Пластик, Polyamide (PA 12)
- Расстояние срабатывания, регулируемая
- Да
- Гарантированное расстояние переключения (встроенный монтаж)
- 3.6 mm
- Гарантированное расстояние переключения (не встроенный монтаж)
- 5.4 mm
- Расстояние срабатывания сп (без встроенного монтажа)
- 1 ... 7.5 mm
- Расстояние срабатывания сп (встроенный монтаж)
- 1 ... 5 mm
- Режим com
- COM2
- Тип рамы
- 2.2
- Единица продажи
- шт
- Артикул производителя
- 50135721
Материалы
Документация
Leuze LCS-1 / LCS-2 — обзор ёмкостных датчиковEN · PDF на prom-elec.com · ред. 01-2017/04
Leuze LCS-1M18P-F05NNP-M12-LT — технический паспорт 50135721EN · PDF на prom-elec.com · ред. 2021-01-08
Leuze LCS-1 — декларация соответствия ЕСDE / EN / FR · PDF на prom-elec.com · ред. 06.07.2017 · 2017-07-06
