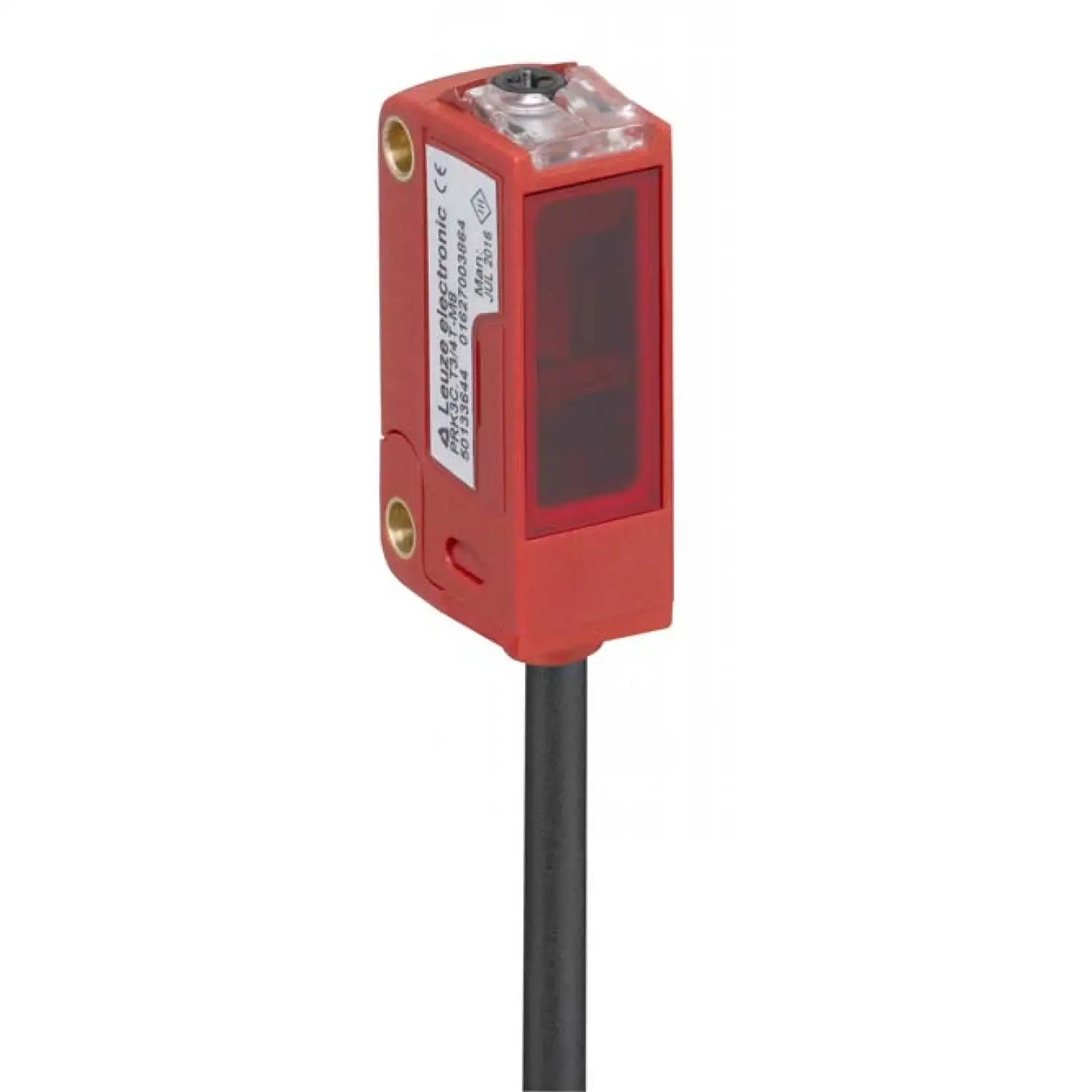

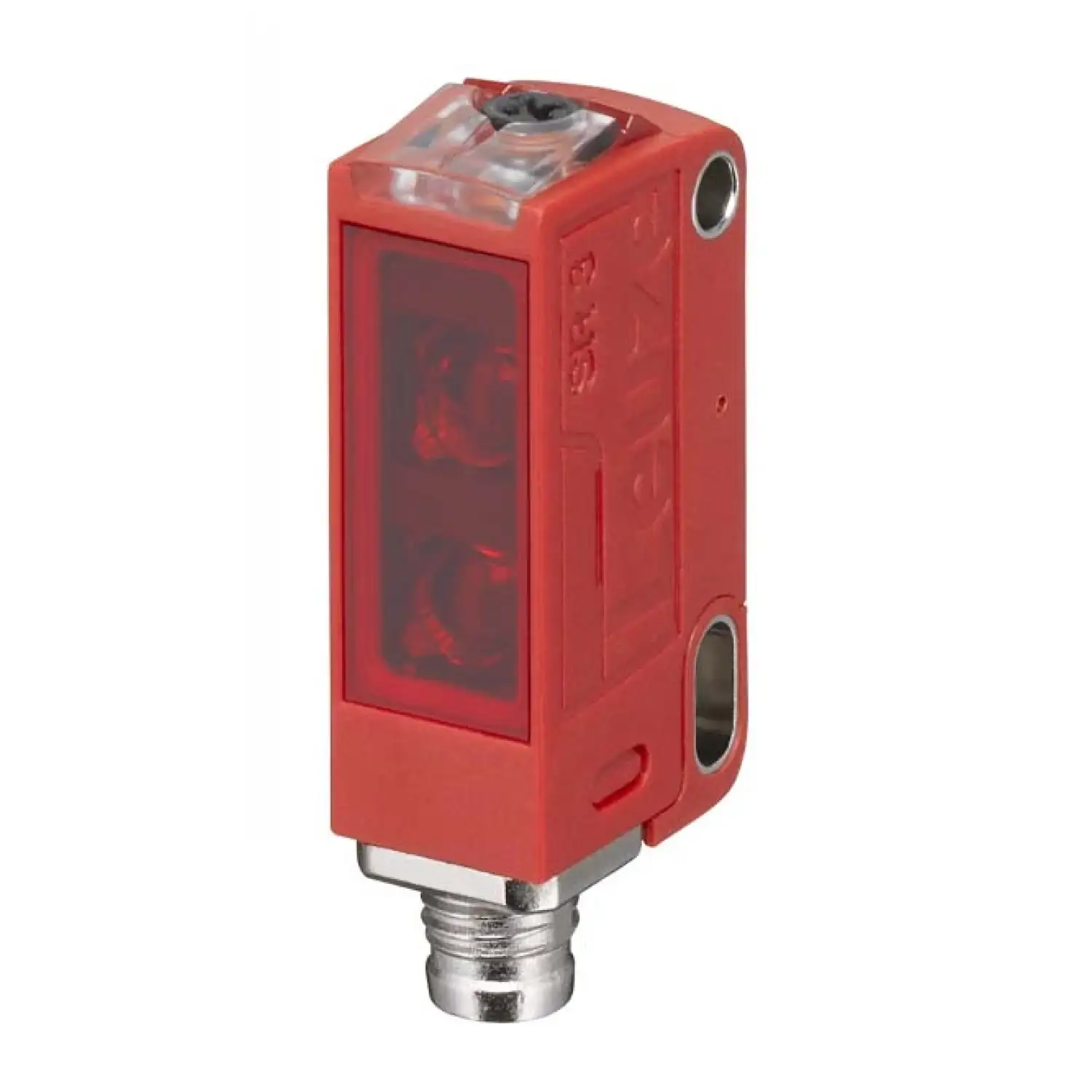

Диффузный датчик с подавлением заднего фона Leuze HT3CI/4P-M8
MPN / артикул: 50135361
Диффузный датчик с подавлением заднего фона
Документация для оборудования3 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze HT3CI/4P-M8 — диффузный датчик с подавлением заднего фона серии 3C. Артикул производителя: 50135361.
Принцип действия: Diffuse reflection principle with background suppression. Диапазон регулировки: 15 ... 600 mm. Источник света: LED, инфракрасный. Тип выхода: Транзистор, PNP. Количество выходов: 2 шт.. Напряжение питания UB: 10 ... 30 V, DC, включая остаточную пульсацию.
Частота переключения: 1,000 Hz. Время отклика: 0.5 ms. Тип подключения: Разъём. Материал корпуса: Пластик. Размеры (Ш × В × Г): 11.4 mm x 34.2 mm x 18.3 mm. Степень защиты: IP 69K, IP 67.
Перед заказом проверьте артикул 50135361, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- HT3CI/4P-M8
- Серия
- 3C
- Материал корпуса
- Пластик
- Принцип действия
- Diffuse reflection principle with background suppression
- Диапазон регулировки
- 15 ... 600 mm
- Источник света
- LED, инфракрасный
- Тип выхода
- Транзистор, PNP
- Защита
- защита от переполюсовки, защита от короткого замыкания
- Количество выходов
- 2 шт.
- Принцип переключения
- Light switching, Dark switching
- Напряжение питания UB
- 10 ... 30 V, DC, включая остаточную пульсацию
- Остаточная пульсация
- 0 ... 15 %, от UB
- Ток холостого хода
- 0 ... 15 mA
- Частота переключения
- 1,000 Hz
- Время отклика
- 0.5 ms
- Функции
- Питание, Выходной сигнал
- Тип подключения
- Разъём
- Размеры (Ш × В × Г)
- 11.4 mm x 34.2 mm x 18.3 mm
- Совместимость материалов
- ECOLAB
- Тип крепления
- с помощью дополнительного крепления, Through-hole mounting
- Пластик корпуса
- PC-ABS
- Материал оптической крышки
- Пластик / PMMA
- Масса нетто
- 10 g
- Настройка/управление
- Multiturn potentiometer
- Температура окружающей среды при эксплуатации
- -40 ... 60 °C
- Степень защиты
- IP 69K, IP 67
- Класс защиты
- III
- Сертификаты
- c UL US
- Соответствует стандартам
- IEC 60947-5-2
- Резьба
- M8
- Материал коннектора
- Металл
- Количество контактов
- 4 -pin
- Рабочий диапазон, белый 90%
- 0.005 ... 0.6 m
- Рабочий диапазон, черный 6%
- 0.015 ... 0.4 m
- Рабочий диапазон, серый 18%
- 0.01 ... 0.5 m
- Предельный рабочий диапазон
- 0.005 ... 0.6 m
- Черный/белый ошибка
- < 10% up to 250 mm
- Единица продажи
- шт
- Артикул производителя
- 50135361
Материалы
Документация
Leuze 3C / 25C / 46C — декларация совместимости материаловDE / EN · PDF на prom-elec.com · ред. 08-01-2019
Leuze 3C — обзор серии фотоэлектрических датчиковEN · PDF на prom-elec.com · ред. 02-2017/11
Leuze HT3CI/4P-M8 — технический паспорт 50135361EN · PDF на prom-elec.com · ред. 2021-01-20
