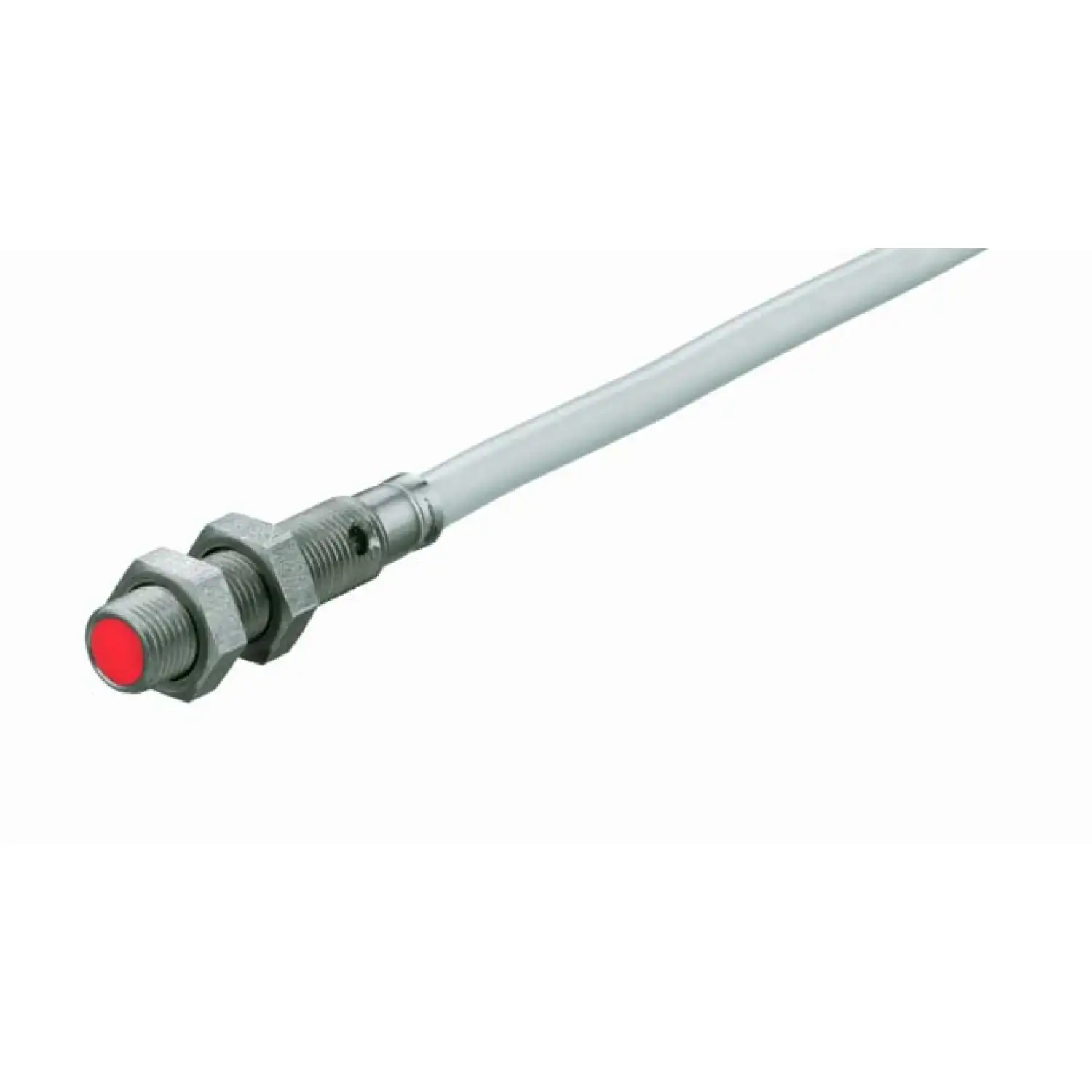

Индуктивный датчик Leuze IS 205MM/4NC-1E5
MPN / артикул: 50134895
Индуктивный датчик
Документация для оборудования2 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze IS 205MM/4NC-1E5 — индуктивный датчик серии 205. Артикул производителя: 50134895.
Тип выхода: Транзистор, PNP. Количество выходов: 1 шт.. Напряжение питания UB: 10 ... 30 V, DC. Частота переключения: 3,000 Hz. Тип подключения: Кабель. Длина кабеля: 2,000 mm.
Материал корпуса: Нержавеющая сталь. Степень защиты: IP 67. Температура окружающей среды при эксплуатации: -25 ... 70 °C.
Перед заказом проверьте артикул 50134895, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- IS 205MM/4NC-1E5
- Серия
- 205
- Материал корпуса
- Нержавеющая сталь
- Тип выхода
- Транзистор, PNP
- Защита
- защита от короткого замыкания, Inductive protection, защита от переполюсовки
- Количество выходов
- 1 шт.
- Принцип переключения
- NC (normally closed)
- Напряжение питания UB
- 10 ... 30 V, DC
- Остаточная пульсация
- 0 ... 20 %, от UB
- Ток холостого хода
- 0 ... 10 mA
- Частота переключения
- 3,000 Hz
- Функции
- Питание, Выходной сигнал
- Тип подключения
- Кабель
- Тип крепления
- Mounting thread
- Масса нетто
- 43 g
- Температура окружающей среды при эксплуатации
- -25 ... 70 °C
- Степень защиты
- IP 67
- Класс защиты
- III
- Сертификаты
- c UL US
- Соответствует стандартам
- IEC 60947-5-2
- Длина кабеля
- 2,000 mm
- Количество проводников
- 3 -wire
- Резьба
- M5 x 0.5 mm
- Предельный рабочий диапазон
- 1.5 mm
- Гистерезис переключения
- 10 %
- Корпус из нержавеющей стали
- V2A
- Размер (Ш x Д)
- 5 mm x 25 mm
- Алюминий
- 0.4
- Латунь
- 0.5
- Медь
- 0.4
- Нержавеющая сталь
- 0.75
- Стали Fe360
- 1
- Коммутируемый ток, макс.
- 200 mA
- Остаточный ток, макс.
- 0.1 mA
- Стабильность повторяемости, max (% от сР)
- 5 %, For UB = 20 … 30 V DC, ambient temperature Ta = 23 °C ± 5 °C
- Температурный дрейф, макс. (в % ОТ сР)
- 10 %, Over the entire operating temperature range
- Тип напряжения
- DC
- Материал оболочки
- PVC
- Сечение провода
- 0.14 mm²
- Цвет кабеля
- серый
- Количество соединений
- 1 шт.
- Дизайн
- Cylindrical
- Материал торцевой части
- Пластик, Polyoxymethylene (POM)
- Стандартная испытательная пластинка
- 5 x 5 mm², Fe360
- Тип монтажа
- Embedded
- Цвет корпуса
- Silver, красный, RAL 3000
- Количество светодиодов
- 1 шт.
- Тип дисплея
- LED
- Температура окружающей среды при хранении
- -25 ... 70 °C
- Рабочий диапазон са
- 0 ... 1.2 mm
- Стартовая задержка
- 10 ms
- Процедура испытания по ЭМС в соответствии со стандартом
- IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4
- Единица продажи
- шт
- Артикул производителя
- 50134895
