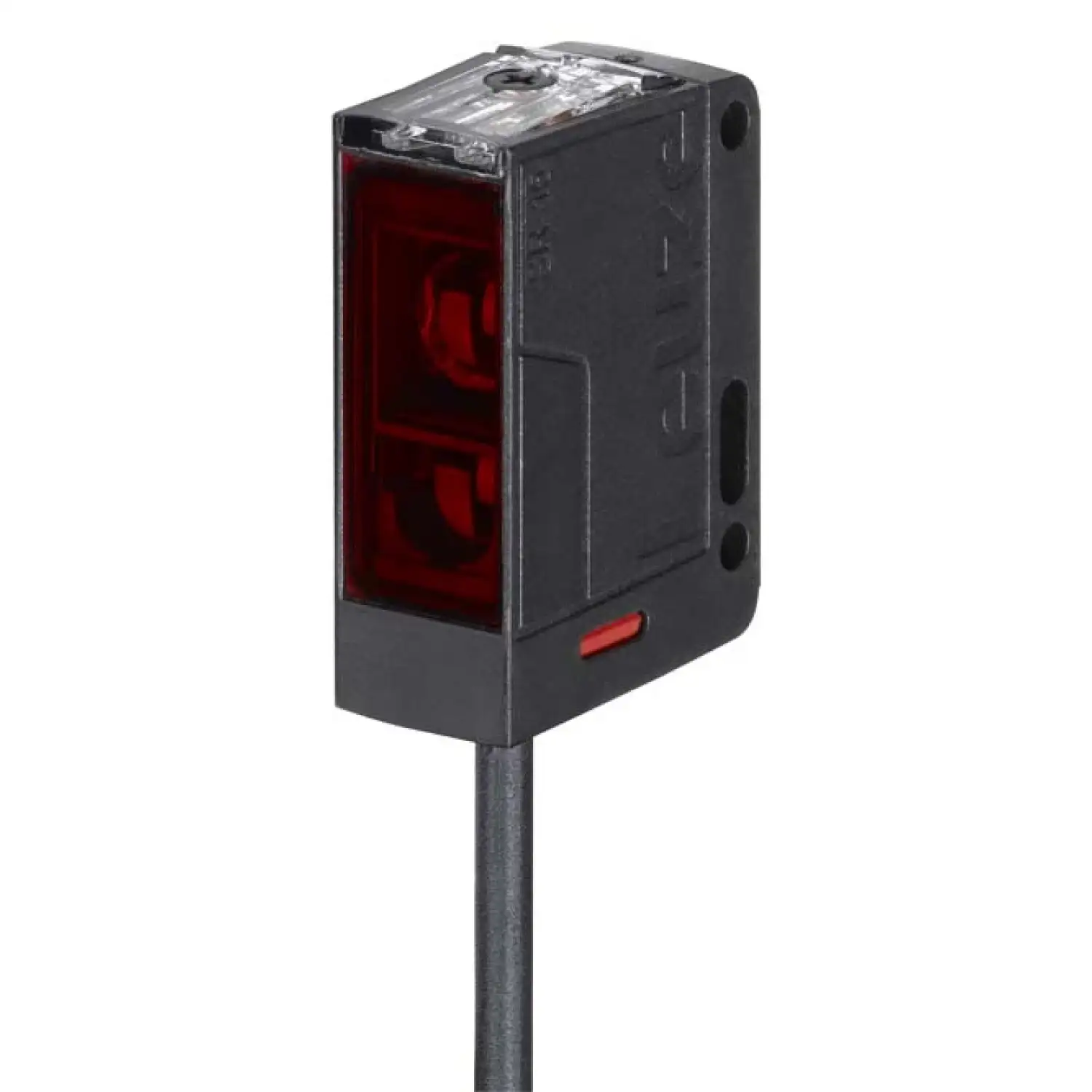

Диффузный датчик с подавлением заднего фона Leuze HT15I/4
MPN / артикул: 50134355
Диффузный датчик с подавлением заднего фона
Документация для оборудования2 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze HT15I/4 — диффузный датчик с подавлением заднего фона серии 15. Артикул производителя: 50134355.
Принцип действия: Diffuse reflection principle with background suppression. Диапазон регулировки: 50 ... 1,000 mm. Источник света: LED, инфракрасный. Тип выхода: Транзистор, PNP. Количество выходов: 1 шт.. Напряжение питания UB: 10 ... 30 V, DC, включая остаточную пульсацию.
Частота переключения: 500 Hz. Время отклика: 1 ms. Тип подключения: Кабель. Длина кабеля: 2,000 mm. Материал корпуса: Пластик. Размеры (Ш × В × Г): 15 mm x 42.7 mm x 30 mm.
Перед заказом проверьте артикул 50134355, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- HT15I/4
- Серия
- 15
- Материал корпуса
- Пластик
- Принцип действия
- Diffuse reflection principle with background suppression
- Диапазон регулировки
- 50 ... 1,000 mm
- Источник света
- LED, инфракрасный
- Тип выхода
- Транзистор, PNP
- Защита
- защита от переполюсовки, защита от короткого замыкания
- Количество выходов
- 1 шт.
- Принцип переключения
- Light switching
- Напряжение питания UB
- 10 ... 30 V, DC, включая остаточную пульсацию
- Остаточная пульсация
- 0 ... 15 %, от UB
- Ток холостого хода
- 0 ... 20 mA
- Частота переключения
- 500 Hz
- Время отклика
- 1 ms
- Функции
- Выходной сигнал, Питание
- Тип подключения
- Кабель
- Размеры (Ш × В × Г)
- 15 mm x 42.7 mm x 30 mm
- Тип крепления
- с помощью дополнительного крепления, Through-hole mounting
- Пластик корпуса
- ABS
- Материал оптической крышки
- Пластик
- Масса нетто
- 37 g
- Настройка/управление
- Multiturn potentiometer
- Температура окружающей среды при эксплуатации
- -40 ... 60 °C
- Степень защиты
- IP 67
- Класс защиты
- III
- Сертификаты
- c UL US
- Соответствует стандартам
- IEC 60947-5-2
- Длина кабеля
- 2,000 mm
- Количество проводников
- 3 -wire
- Рабочий диапазон, белый 90%
- 0.012 ... 1 m
- Рабочий диапазон, черный 6%
- 0.012 ... 0.5 m
- Рабочий диапазон, серый 18%
- 0.012 ... 0.7 m
- Предельный рабочий диапазон
- 0.012 ... 1 m
- Черный/белый ошибка
- < 15% up to 350 mm
- Единица продажи
- шт
- Артикул производителя
- 50134355
Материалы
Документация
Leuze Global Beam 5 / 15 / 28 / 318B / 328 — обзор серийEN · PDF на prom-elec.com · ред. 01-2017/03
Leuze HT15I/4 — технический паспорт 50134355EN · PDF на prom-elec.com · ред. 2021-01-08
