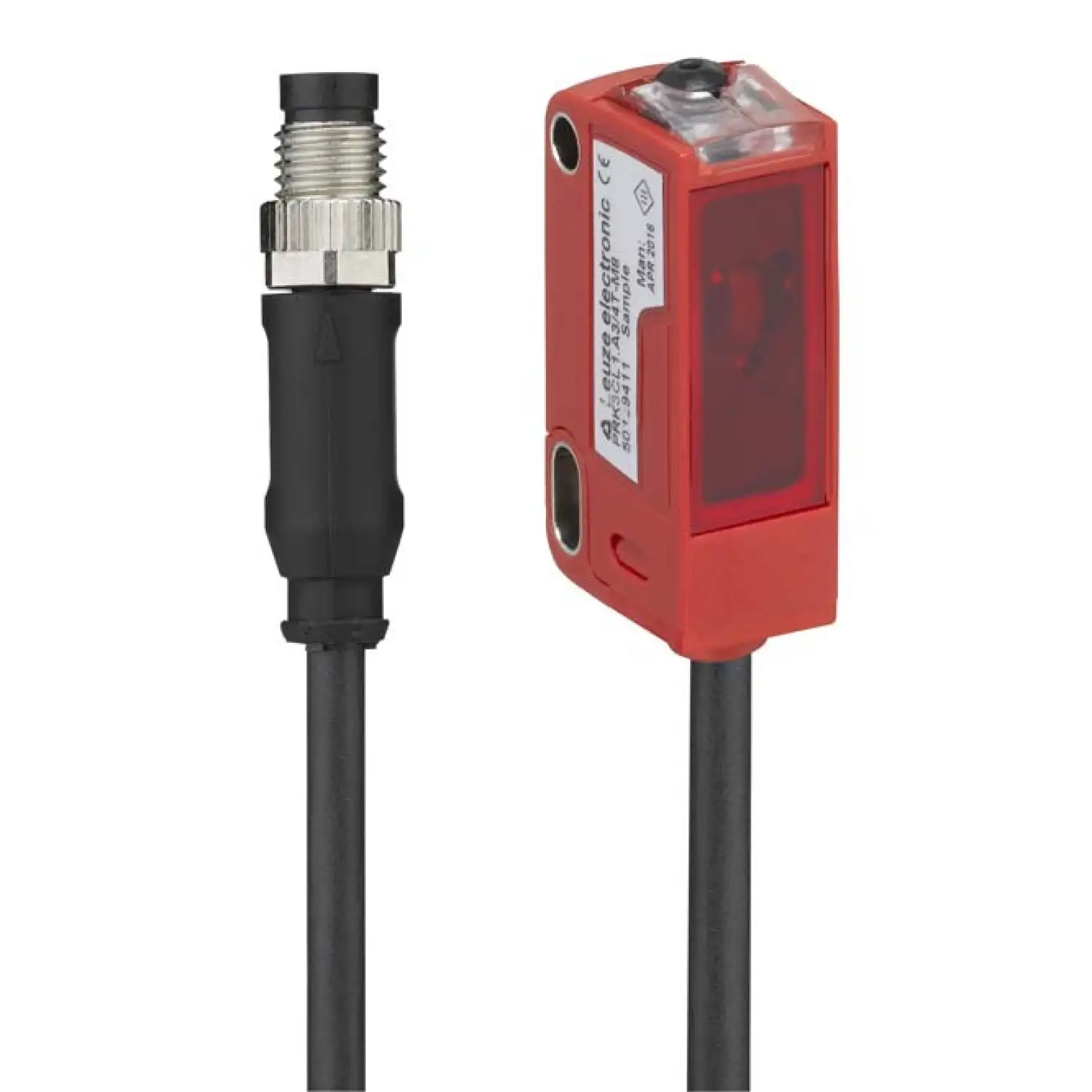

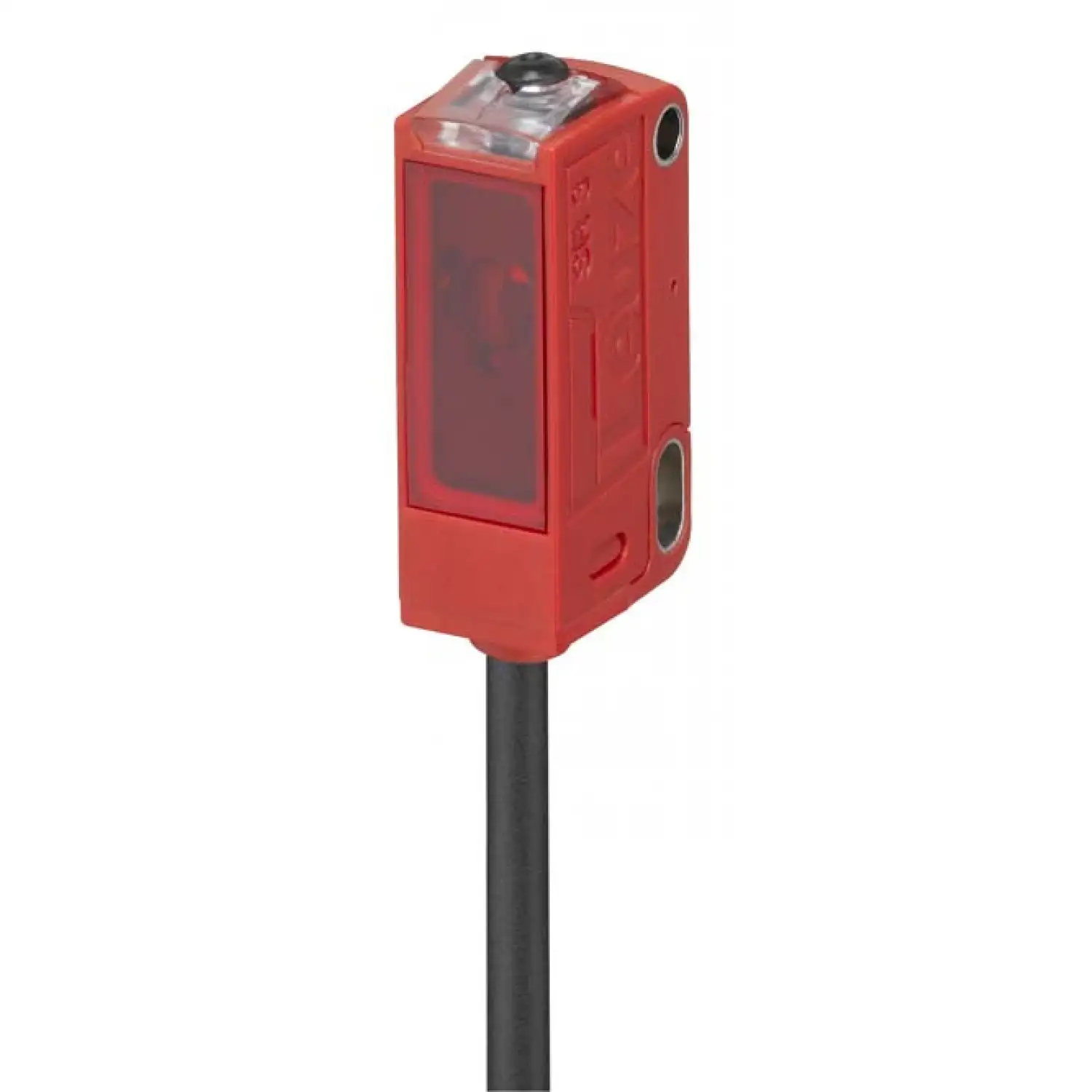

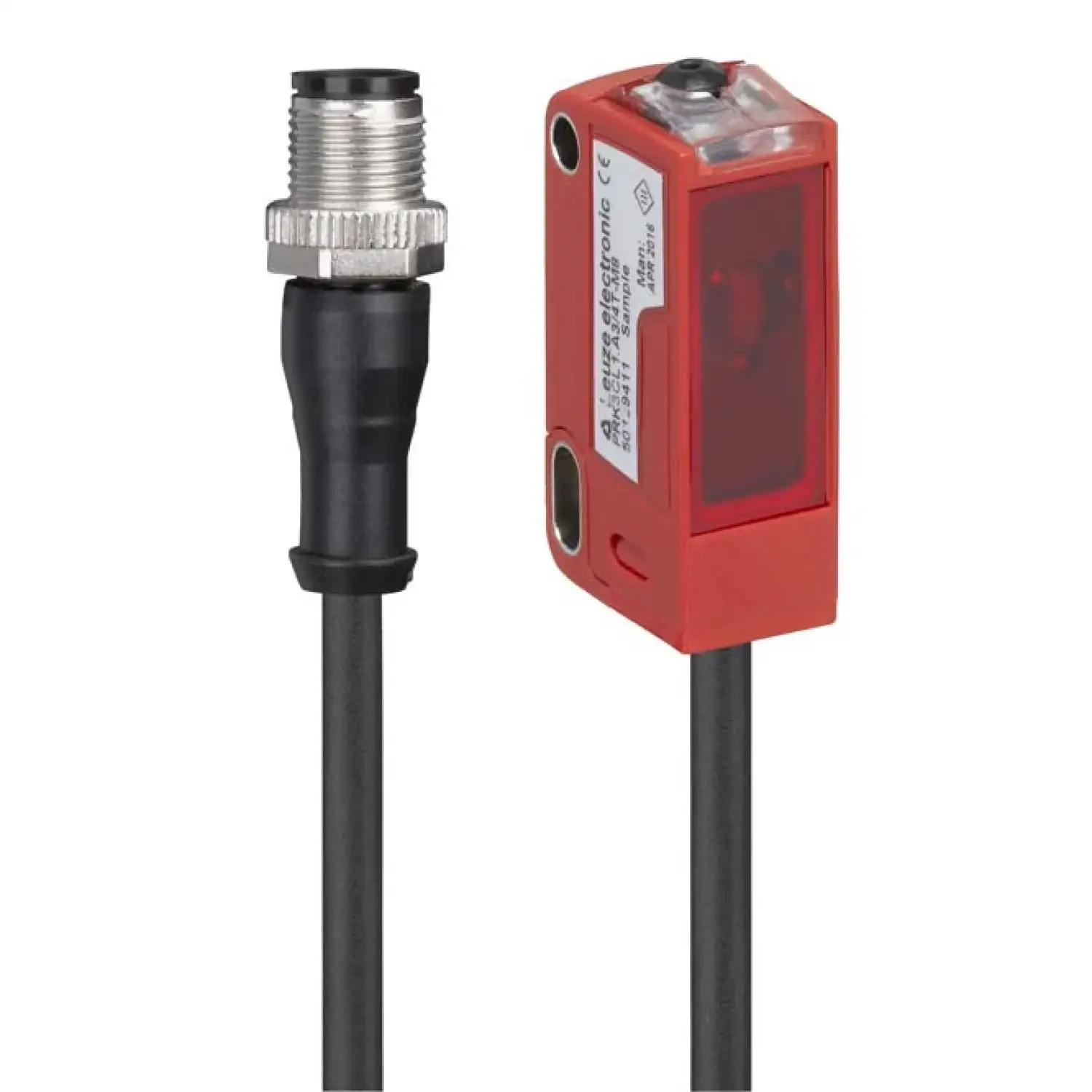

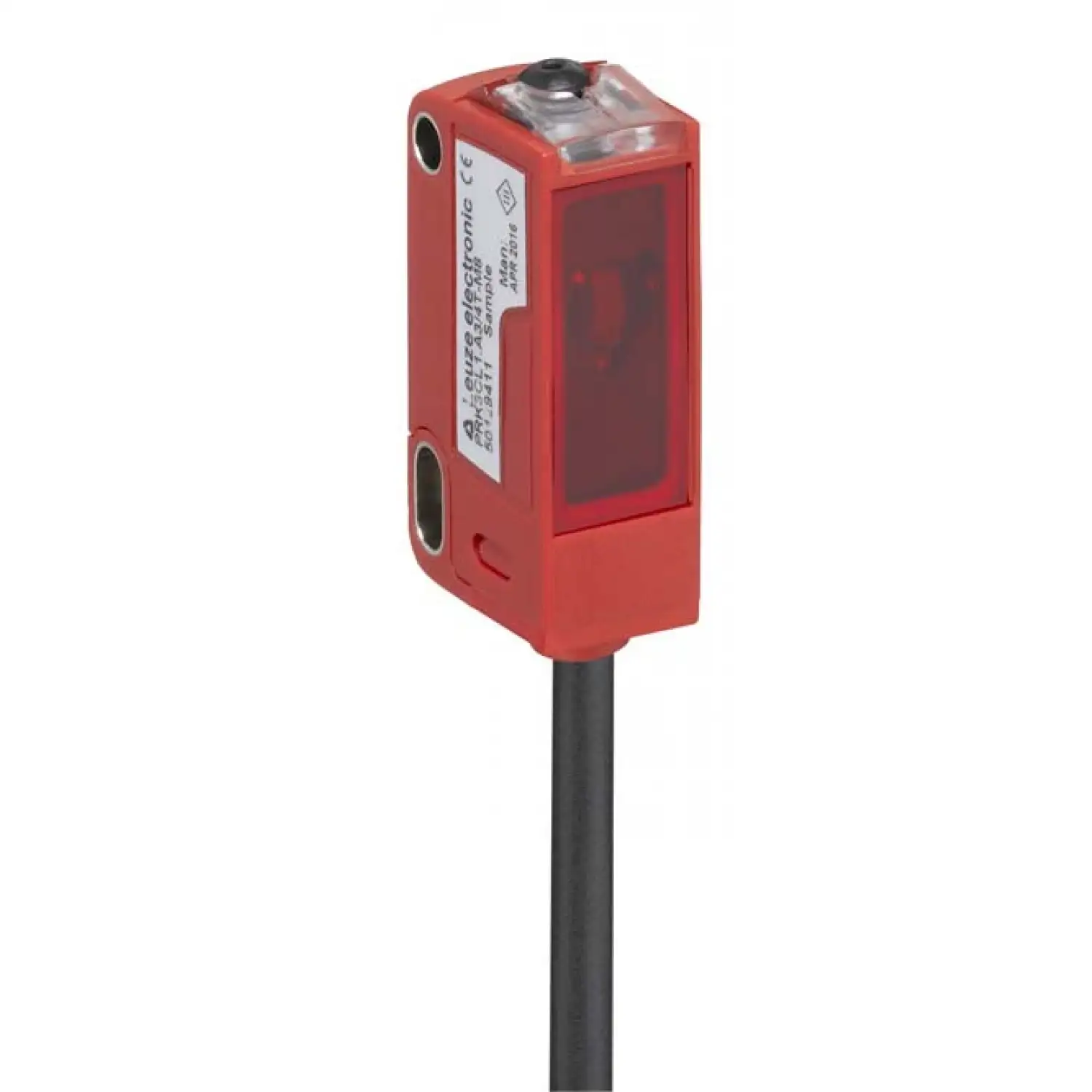

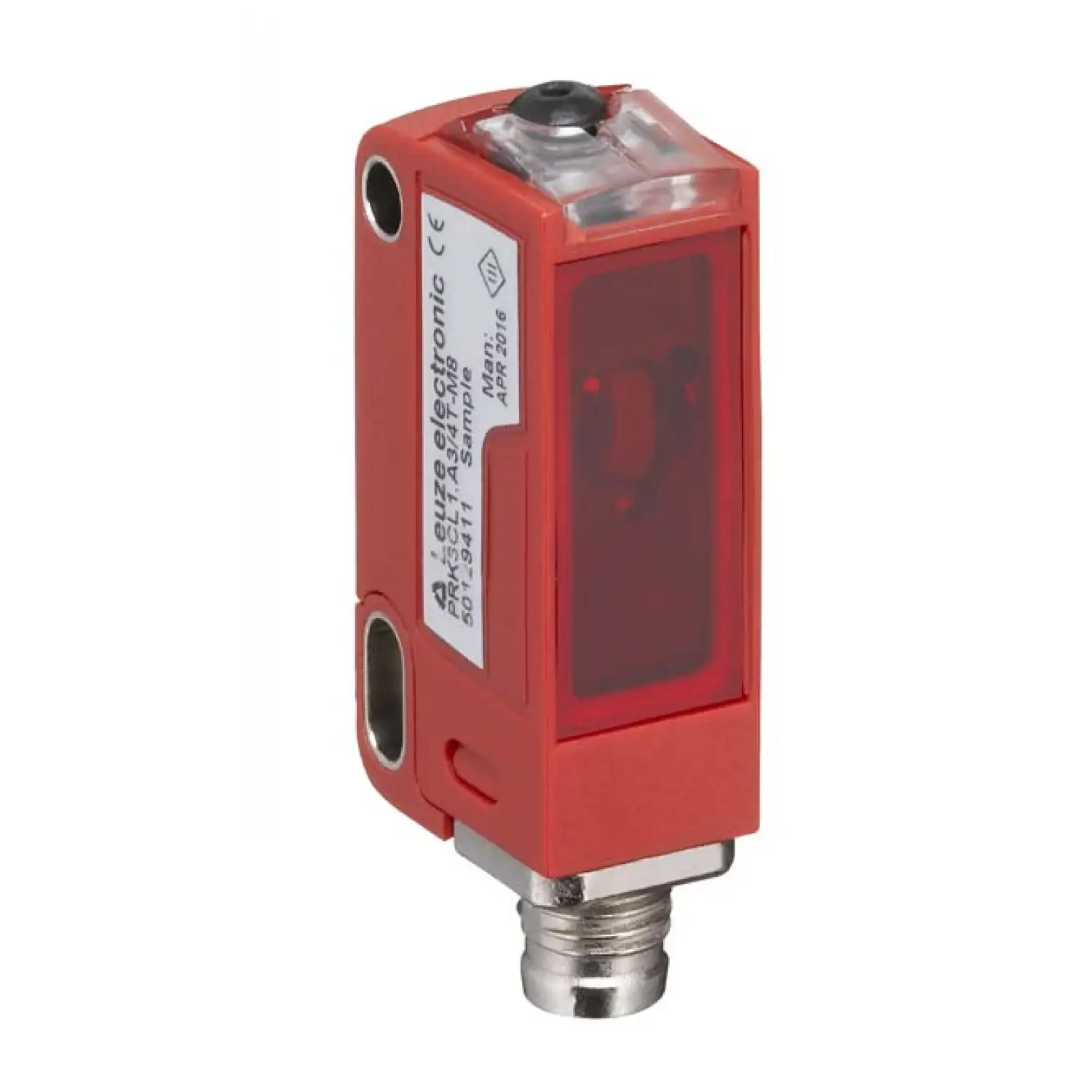

Датчик с поляризованным отражением от рефлектора Leuze PRK3C.A3/LP
MPN / артикул: 50133625
Датчик с поляризованным отражением от рефлектора
Документация для оборудования3 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze PRK3C.A3/LP — датчик с поляризованным отражением от рефлектора серии 3C. Артикул производителя: 50133625.
Принцип действия: Reflection principle. Рабочий диапазон: 0 ... 4 m, With reflector TK(S) 100x100. Источник света: LED, красный. Тип выхода: Транзистор, двухтактный выход (push-pull), Транзистор, PNP. Количество выходов: 2 шт.. Напряжение питания UB: 10 ... 30 V, DC, включая остаточную пульсацию.
Частота переключения: 1,500 Hz. Время отклика: 0.33 ms. Тип подключения: Кабель. Длина кабеля: 2,000 mm. Материал корпуса: Пластик. Размеры (Ш × В × Г): 11.4 mm x 34.2 mm x 18.3 mm.
Перед заказом проверьте артикул 50133625, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- PRK3C.A3/LP
- Тип
- IO-Link
- Серия
- 3C
- Материал корпуса
- Пластик
- Принцип действия
- Reflection principle
- Источник света
- LED, красный
- Рабочий диапазон
- 0 ... 4 m, With reflector TK(S) 100x100
- Тип выхода
- Транзистор, двухтактный выход (push-pull), Транзистор, PNP
- Защита
- защита от переполюсовки, защита от короткого замыкания
- Количество выходов
- 2 шт.
- Принцип переключения
- IO-Link / срабатывание на свет (PNP) / срабатывание на затемнение (NPN), Dark switching
- Напряжение питания UB
- 10 ... 30 V, DC, включая остаточную пульсацию
- Остаточная пульсация
- 0 ... 15 %, от UB
- Ток холостого хода
- 0 ... 15 mA
- Частота переключения
- 1,500 Hz
- Время отклика
- 0.33 ms
- Функции
- Питание, Signal IN, Выходной сигнал
- Тип подключения
- Кабель
- Спецификация
- V1.1
- Размеры (Ш × В × Г)
- 11.4 mm x 34.2 mm x 18.3 mm
- Совместимость материалов
- ECOLAB
- Тип крепления
- с помощью дополнительного крепления, Through-hole mounting
- Пластик корпуса
- PC-ABS
- Материал оптической крышки
- Пластик / PMMA
- Масса нетто
- 50 g
- Настройка/управление
- Кнопка обучения
- Температура окружающей среды при эксплуатации
- -10 ... 60 °C
- Степень защиты
- IP 67, IP 69K
- Класс защиты
- III
- Сертификаты
- c UL US
- Соответствует стандартам
- IEC 60947-5-2
- Длина кабеля
- 2,000 mm
- Количество проводников
- 4 -wire
- Особенности
- Autocollimation
- Предельный рабочий диапазон
- 0 ... 5 m, With reflector TK(S) 100x100
- Единица продажи
- шт
- Артикул производителя
- 50133625
Материалы
Документация
Leuze 3C / 25C / 46C — декларация совместимости материаловDE / EN · PDF на prom-elec.com · ред. 08-01-2019
Leuze 3C — обзор серии фотоэлектрических датчиковEN · PDF на prom-elec.com · ред. 02-2017/11
Leuze PRK3C.A3/LP — технический паспорт 50133625EN · PDF на prom-elec.com · ред. 2020-12-25
