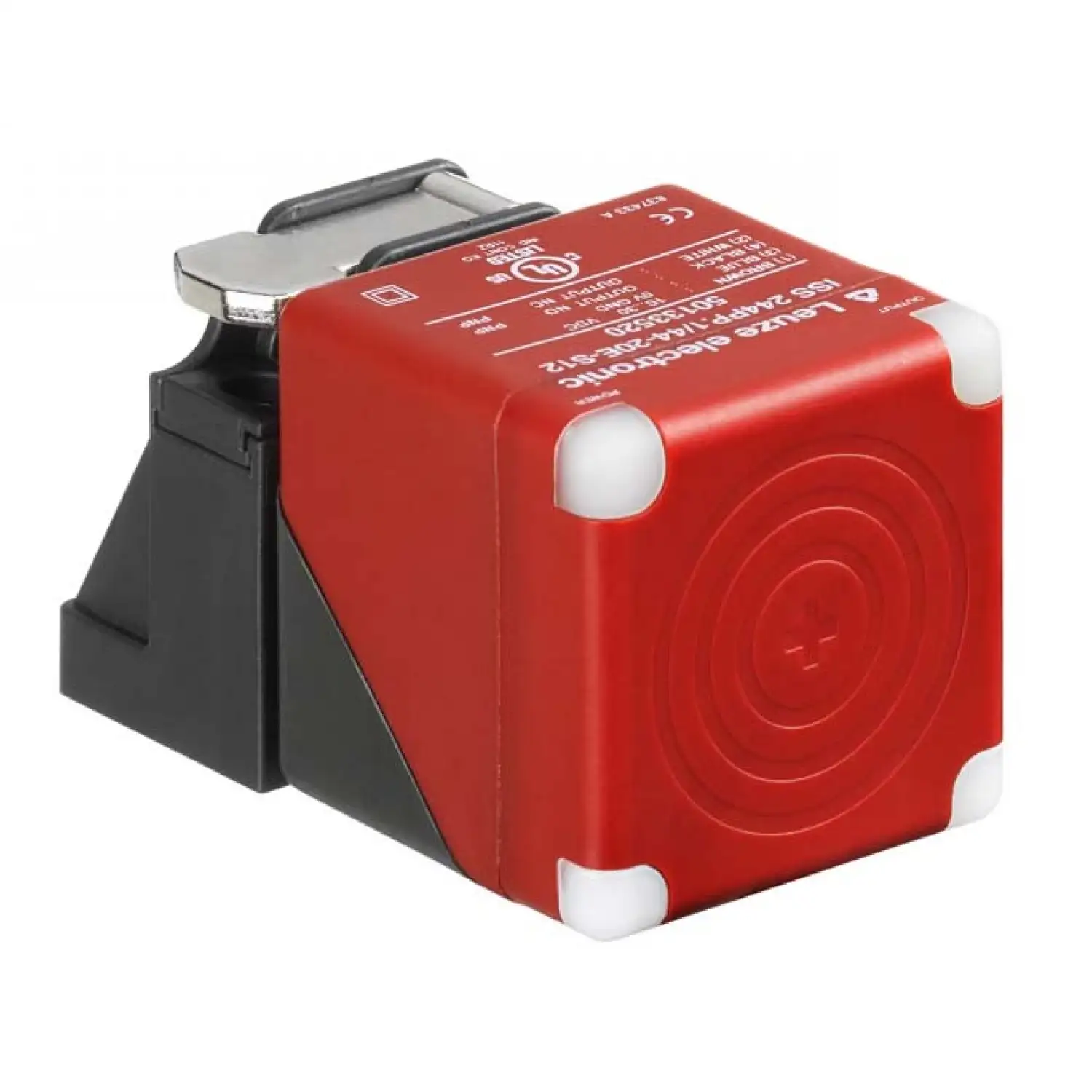

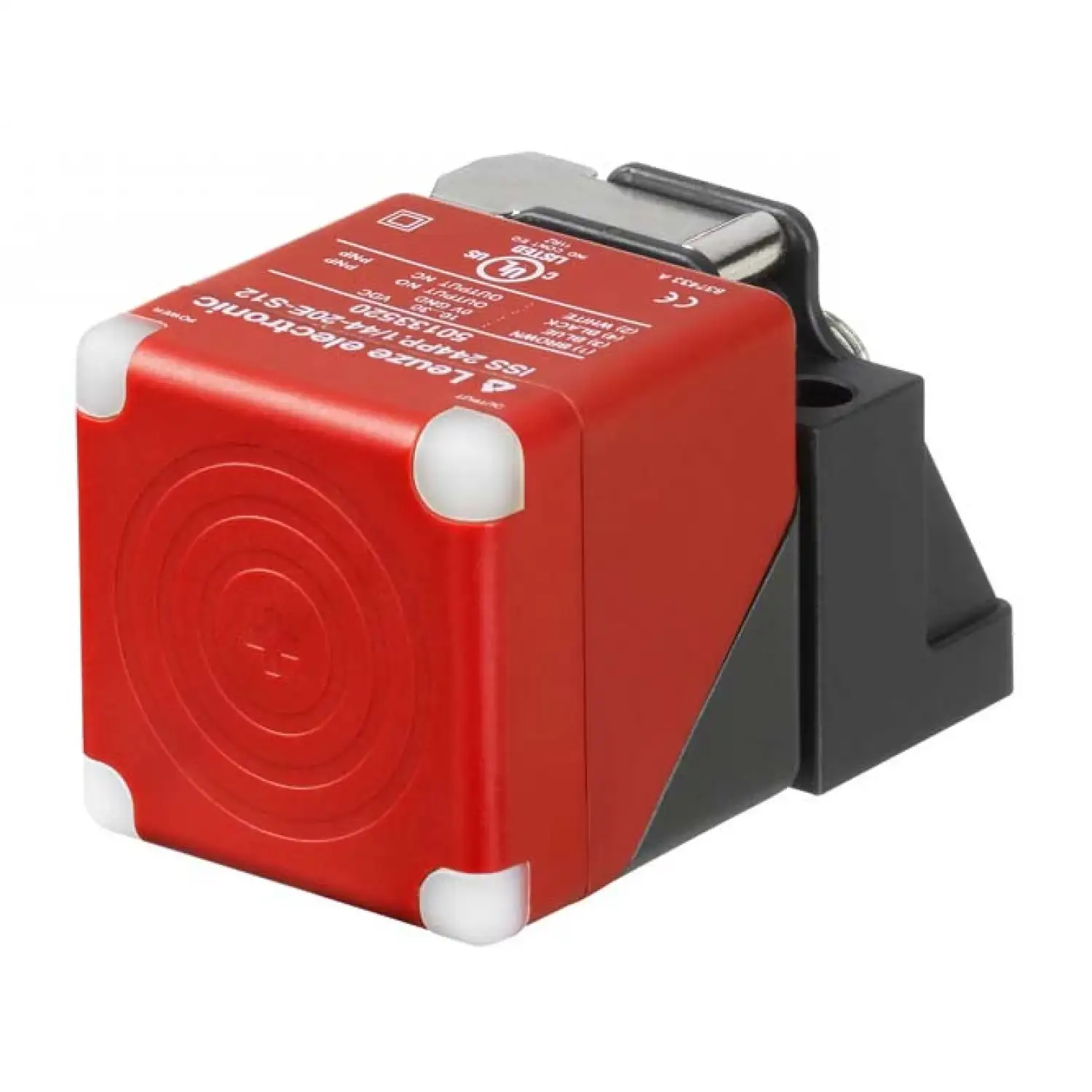

Индуктивный датчик Leuze ISS 244PP.1/44-20E-S12
MPN / артикул: 50133520
Индуктивный датчик
Документация для оборудования2 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze ISS 244PP.1/44-20E-S12 — индуктивный датчик серии 244. Артикул производителя: 50133520.
Тип выхода: Транзистор, PNP. Количество выходов: 2 шт.. Напряжение питания UB: 10 ... 30 V, DC. Частота переключения: 100 Hz. Тип подключения: Разъём. Материал корпуса: Пластик.
Размеры (Ш × В × Г): 40 mm x 40 mm x 67 mm. Степень защиты: IP 69K, IP 68. Температура окружающей среды при эксплуатации: -25 ... 85 °C.
Перед заказом проверьте артикул 50133520, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- ISS 244PP.1/44-20E-S12
- Тип
- Male
- Серия
- 244
- Материал корпуса
- Пластик
- Тип выхода
- Транзистор, PNP
- Защита
- защита от короткого замыкания, Inductive protection, защита от переполюсовки
- Количество выходов
- 2 шт.
- Принцип переключения
- NO contact – Antivalent, NC contact – Antivalent
- Напряжение питания UB
- 10 ... 30 V, DC
- Остаточная пульсация
- 0 ... 20 %, от UB
- Ток холостого хода
- 0 ... 30 mA
- Частота переключения
- 100 Hz
- Функции
- Выходной сигнал, Питание
- Тип подключения
- Разъём
- Размеры (Ш × В × Г)
- 40 mm x 40 mm x 67 mm
- Тип крепления
- Through-hole mounting
- Пластик корпуса
- PA 66
- Масса нетто
- 120 g
- Температура окружающей среды при эксплуатации
- -25 ... 85 °C
- Степень защиты
- IP 69K, IP 68
- Класс защиты
- II
- Сертификаты
- c UL US
- Соответствует стандартам
- IEC 60947-5-2
- Резьба
- M12
- Материал коннектора
- Металл
- Количество контактов
- 4 -pin
- Особенности
- Antivalent
- Предельный рабочий диапазон
- 20 mm
- Гистерезис переключения
- 15 %
- Алюминий
- 0.34
- Латунь
- 0.4
- Медь
- 0.3
- Нержавеющая сталь
- 0.78
- Стали Fe360
- 1
- Коммутируемый ток, макс.
- 200 mA
- Остаточный ток, макс.
- 0.01 mA
- Падение напряжения
- ≤ 2 V
- Стабильность повторяемости, max (% от сР)
- 10 %, For UB = 20 … 30 V DC, ambient temperature Ta = 23 °C ± 5 °C
- Температурный дрейф, макс. (в % ОТ сР)
- 10 %, Over the entire operating temperature range
- Тип напряжения
- DC
- Количество соединений
- 1 шт.
- Дизайн
- Cubic
- Материал торцевой части
- Пластик, Polyamide (PA 66)
- Стандартная испытательная пластинка
- 60 x 60 mm², Fe360
- Тип монтажа
- Embedded
- Цвет корпуса
- чёрный, красный, RAL 3000
- Количество светодиодов
- 4 шт.
- Тип дисплея
- LED
- Температура окружающей среды при хранении
- -25 ... 85 °C
- Рабочий диапазон са
- 0 ... 16.2 mm
- Стартовая задержка
- 100 ms
- Процедура испытания по ЭМС в соответствии со стандартом
- IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4
- Кодировка
- A-coded
- Единица продажи
- шт
- Артикул производителя
- 50133520
Материалы
Документация
Leuze IS — обзор индуктивных датчиковEN · PDF на prom-elec.com · ред. 02-2017/08
Leuze ISS 244PP.1/44-20E-S12 — технический паспорт 50133520EN · PDF на prom-elec.com · ред. 2020-12-25
