Leuze · Промышленная безопасность Leuze

Реле безопасности Leuze MSI-SR-CM43-01

MPN / артикул: 50133026Копировать

Leuze

Реле безопасности

Производитель автоматикиLeuze

Артикул50133026

РазделПромышленная безопасность Leuze

Единицашт

Документация для оборудования3 материалов; язык и редакция указаны отдельно

Фото товара

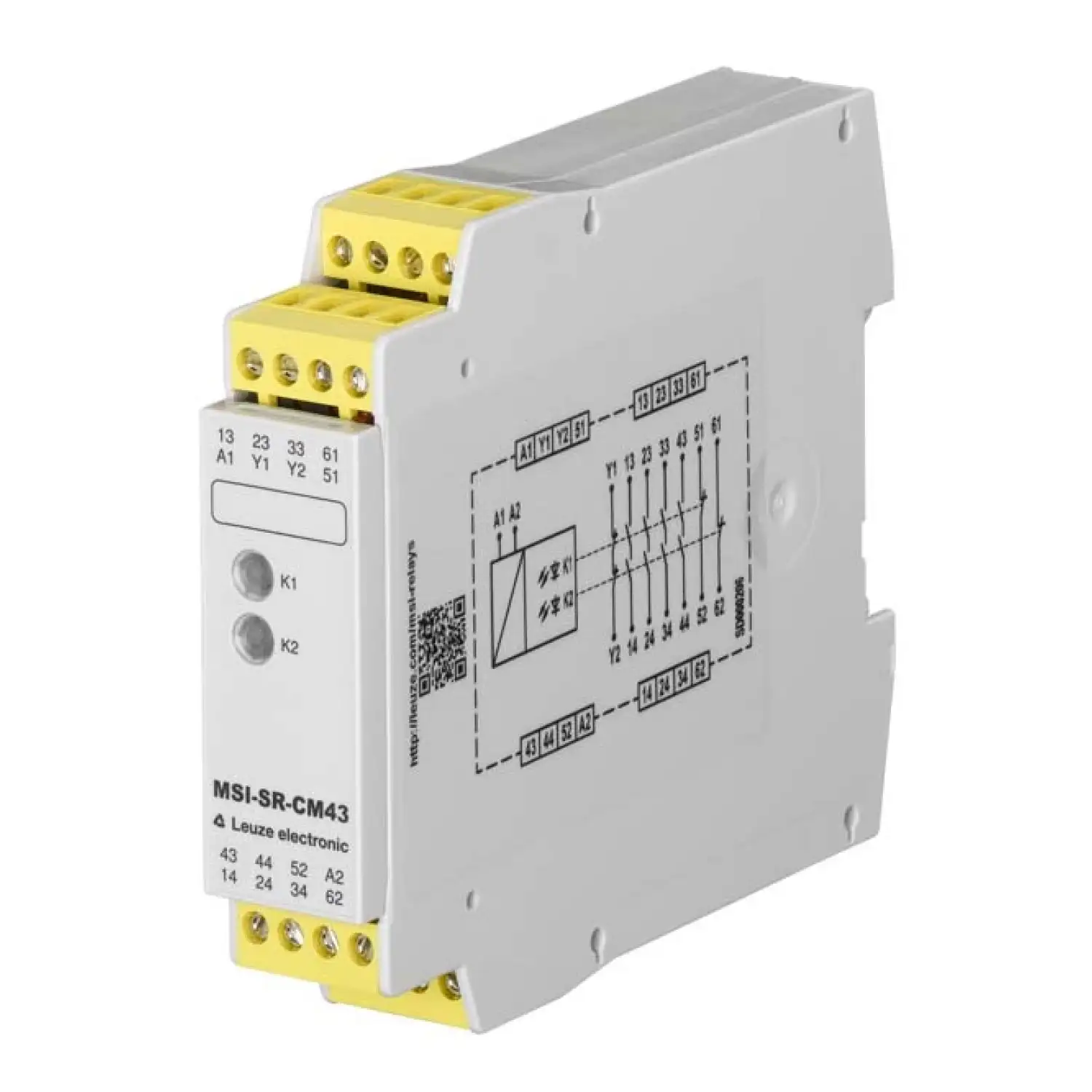

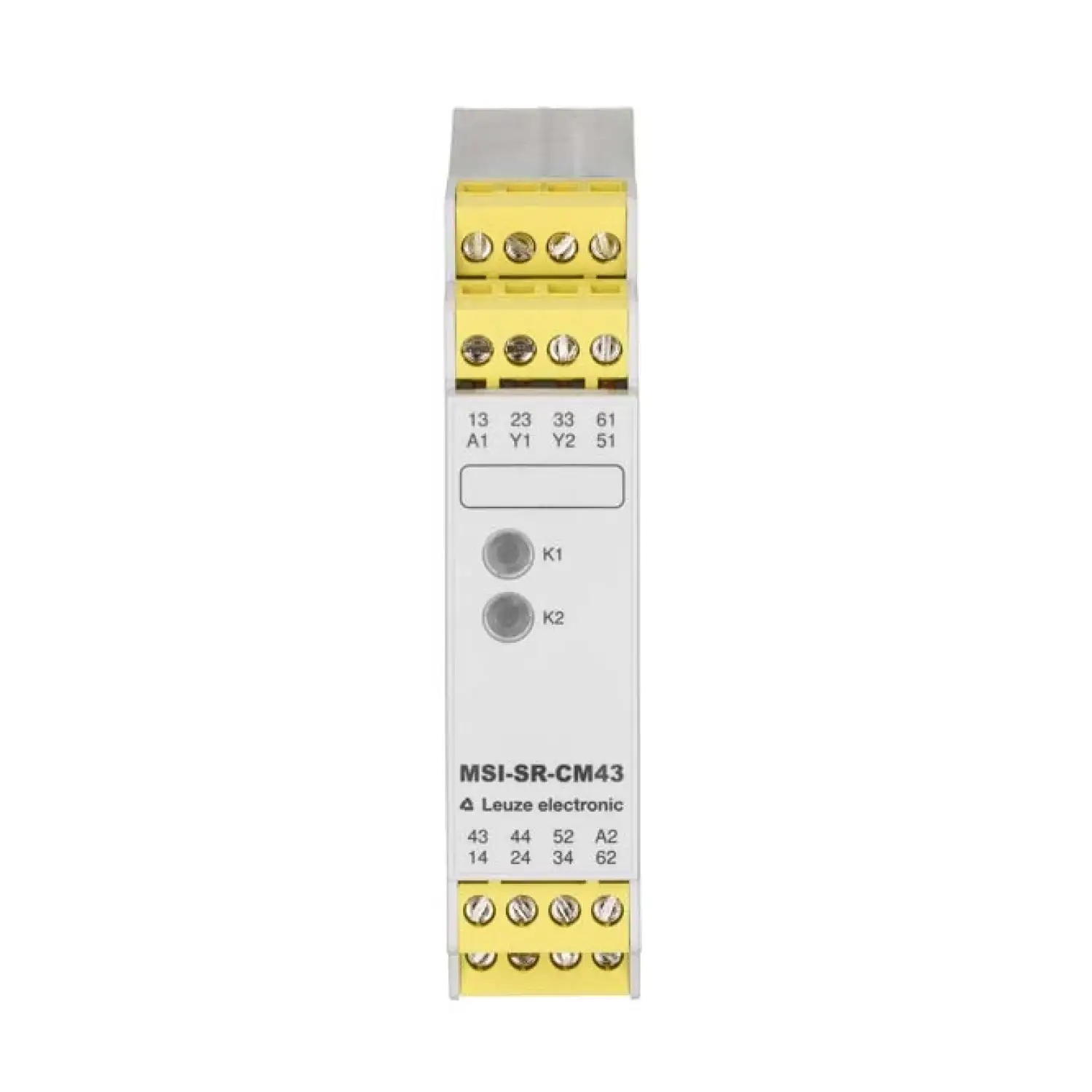

Реле безопасности Leuze MSI-SR-CM43-01

Закрыть

О модели

Описание

Leuze MSI-SR-CM43-01 — реле безопасности серии MSI-SR-CM43. Артикул производителя: 50133026.

Тип подключения: Terminal. Размеры (Ш × В × Г): 22.5 mm x 96.5 mm x 114 mm.

Перед заказом проверьте артикул 50133026, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.

Параметры

Технические характеристики

Модель

MSI-SR-CM43-01

Серия

MSI-SR-CM43

Функции

Monitoring of proximity switches

Тип подключения

Terminal

Размеры (Ш × В × Г)

22.5 mm x 96.5 mm x 114 mm

Тип крепления

Snap-on mounting

Масса нетто

200 g

Сертификаты

c UL US, TÜV Rheinland

Количество контактов

16 -pin

Применение

Extension unit for safety relays

Количество соединений

1 шт.

Цвет корпуса

серый

SILCL

2, IEC/EN 62061

Сил

2, IEC 61508

Срок эксплуатации

20 years, EN ISO 13849-1

Уровень производительности (PL)

d, EN ISO 13849-1

ФФГ вД

8,1E-10 per hour

Минимальная наработка вд

55 years, EN ISO 13849-1

Перезагрузка

Automatic

Тип терминала

Screw terminal

Поперечные сечения соединения

1 x 0.2 to 2.5 mm², wire, 1 x 0.2 to 2.5 mm², wire, 1 x 0.25 to 2.5 mm², wire with wire-end sleeve, 2 x 0.2 to 1.0 mm², wire, 2 x 0.2 to 1.0 mm², wire, 2 x 0.25 to 1.0 mm², wire with wire-end sleeve

Жизненный цикл

100,000,000 switching cycles

Б10 вд не в AC15 (индуктивная нагрузка)

200,000 number of cycles, (5 A, 230 V), 380,000 (1 A, 230 V)

Б10 вд не на DC13 (индуктивная нагрузка)

300,000 number of cycles, (5 A, 230 V), 700,000 (1 A, 230 V)

Защита от коротких замыканий (контакта нет)

gG class safety fuse 6A, melting integral

Категория использования АС-15 (контакта нет)

Ue 230V, Ie 5A

Категория применения DС-13 (контакта нет)

Ue 24V, Ie 5A

Количество выходов, функция сигнализации, без задержки, контакт

3 шт.

Макс. сопротивление кабеля, на канал

≤ (5 + (1.176 x UB / UN - 1) x 100) Ω

Макс. суммарный ток I2 всех нынешних путей

25 A²

Материал контакта

Ag alloy, gold-plated

Номинальная мощность постоянного тока

1.5 W

Номинальная частота

50 ... 60 Hz

Номинальное напряжение U вН

24 V DC

Число мероприятий, ориентированных на безопасность, без задержки

4 шт.

Рабочее напряжение

0.85 ... 1.1 x UN

Номинальная мощность переменного тока

3.3 V·A

Единица продажи

шт

Артикул производителя

50133026

Материалы

Документация

Leuze MSI — обзор контроллеров и реле безопасностиEN · PDF на prom-elec.com · ред. 2017-08

Leuze MSI — таблица выбора реле безопасностиEN · PDF на prom-elec.com · ред. 01-2016/11

Leuze MSI-SR-CM43-01 — технический паспорт 50133026EN · PDF на prom-elec.com · ред. 2020-12-25
