Реле безопасности Leuze MSI-SR-ES31-01

MPN / артикул: 50133022Копировать

Leuze

Реле безопасности

Производитель автоматикиLeuze

Артикул50133022

РазделПромышленная безопасность Leuze

Единицашт

Документация для оборудования1 материалов; язык и редакция указаны отдельно

Фото товара

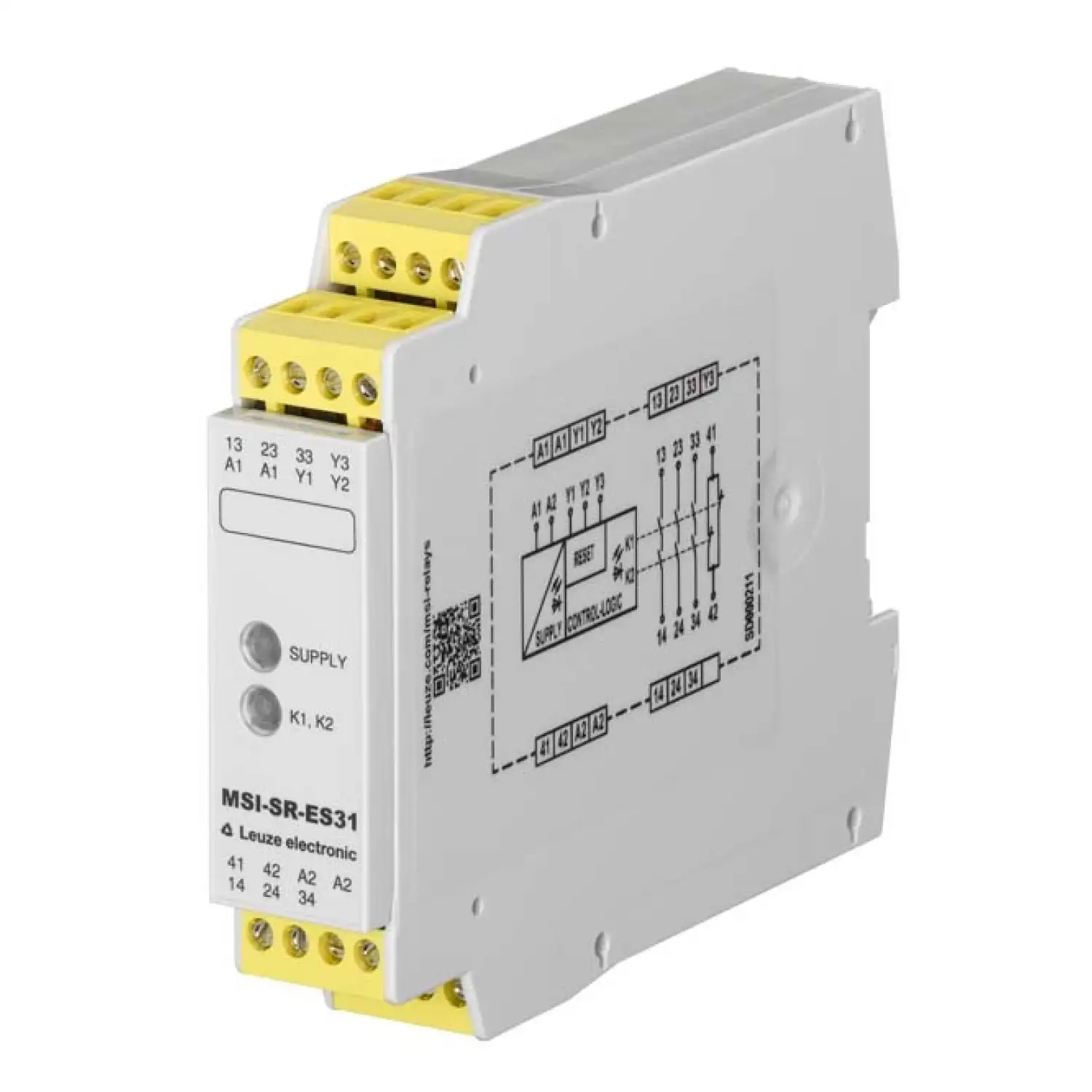

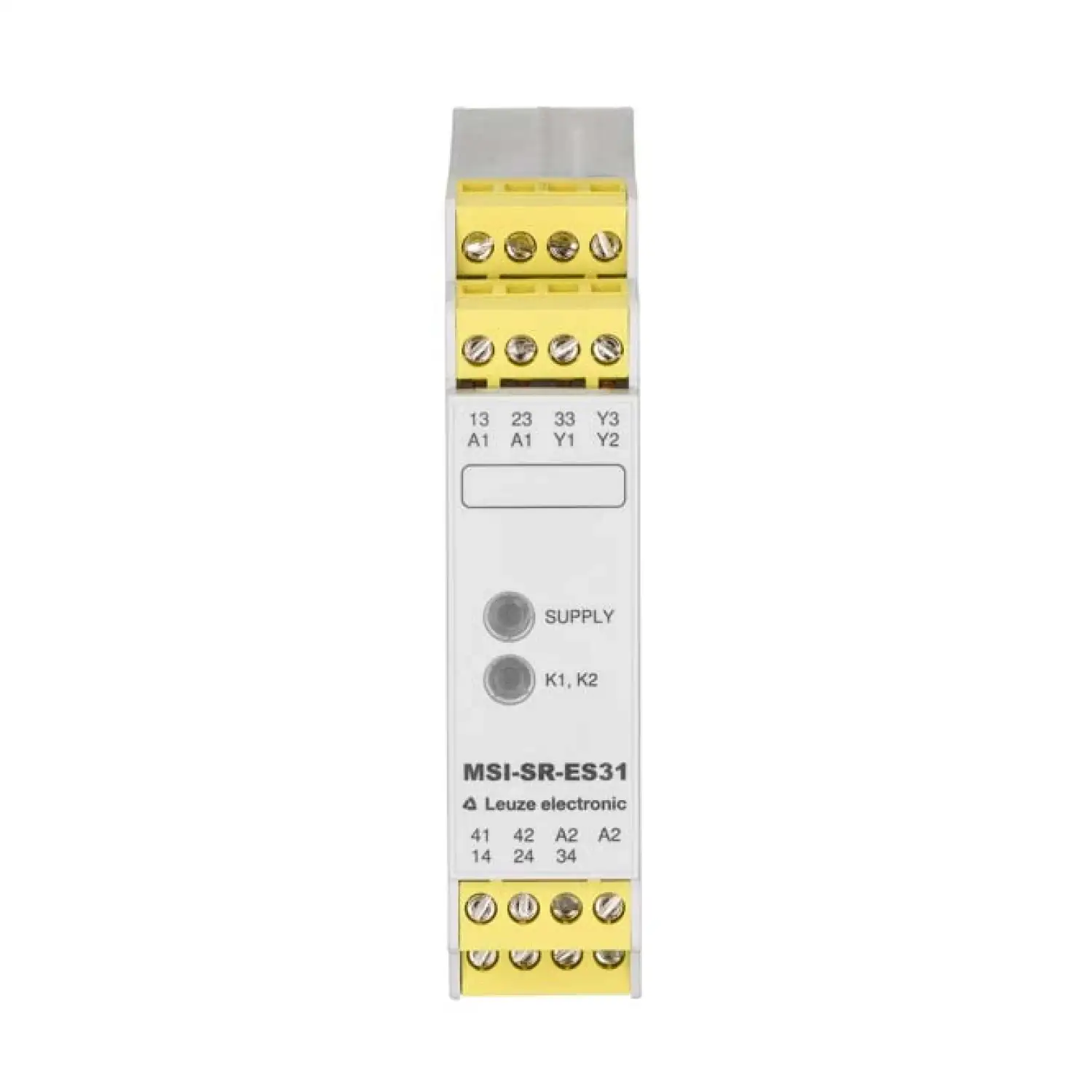

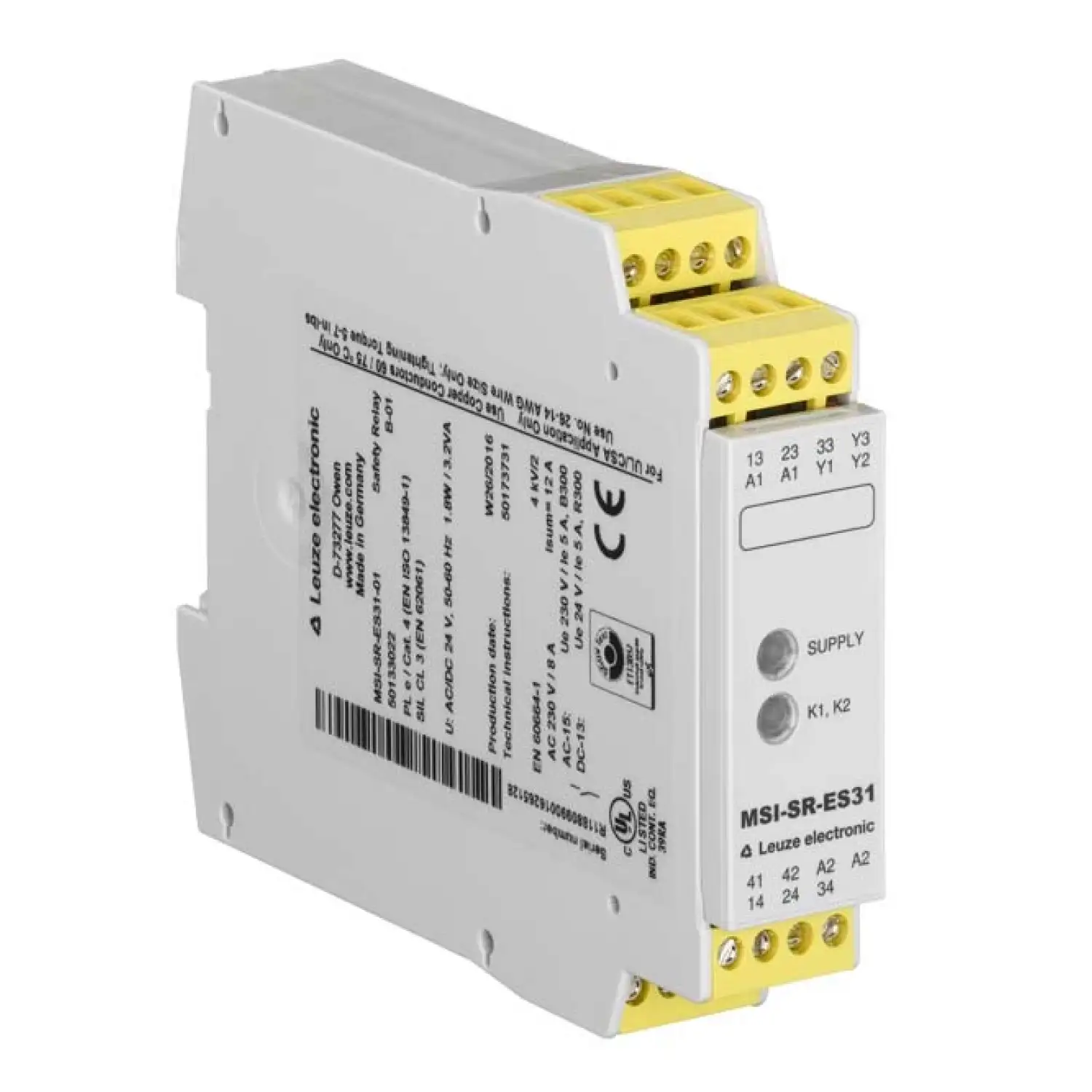

Реле безопасности Leuze MSI-SR-ES31-01

Закрыть

О модели

Описание

Leuze MSI-SR-ES31-01 — реле безопасности серии MSI-SR-ES31. Артикул производителя: 50133022.

Тип подключения: Terminal. Размеры (Ш × В × Г): 22.5 mm x 96.5 mm x 114 mm.

Перед заказом проверьте артикул 50133022, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.

Параметры

Технические характеристики

Модель

MSI-SR-ES31-01

Серия

MSI-SR-ES31

Функции

Monitoring of proximity switches, Monitoring of E-Stop circuits, Monitoring of position switches

Тип подключения

Terminal

Размеры (Ш × В × Г)

22.5 mm x 96.5 mm x 114 mm

Тип крепления

Snap-on mounting

Масса нетто

200 g

Сертификаты

c UL US, TÜV Rheinland

Количество контактов

15 -pin

Применение

Base device for E-Stop applications

Количество соединений

1 шт.

Цвет корпуса

серый

SILCL

2, IEC/EN 62061

Сил

2, IEC 61508

Срок эксплуатации

20 years, EN ISO 13849-1

Уровень производительности (PL)

d, EN ISO 13849-1

ФФГ вД

8,6E-10 per hour

Минимальная наработка вд

73 years, EN ISO 13849-1

Перезагрузка

Automatic, Manual

Тип терминала

Screw terminal

Поперечные сечения соединения

1 x 0.2 to 2.5 mm², wire, 1 x 0.2 to 2.5 mm², wire, 1 x 0.25 to 2.5 mm², wire with wire-end sleeve, 2 x 0.2 to 1.0 mm², wire, 2 x 0.2 to 1.0 mm², wire, 2 x 0.25 to 1.0 mm², wire with wire-end sleeve

Жизненный цикл

100,000,000 switching cycles

Б10 вд не в AC15 (индуктивная нагрузка)

200,000 number of cycles, (5 A, 230 V), 380,000 (1 A, 230 V)

Б10 вд не на DC13 (индуктивная нагрузка)

300,000 number of cycles, (5 A, 230 V), 700,000 (1 A, 230 V)

Время восстановления т вж

200 ms

Время выпуска Т вР

60 ms

Время срабатывания (автоматического запуска т вА2)

60 ms

Входной ток по входам управления (цепь безопасности/сброс цепи

90 mA

Выходом по току пути

NO

Гальваническую развязку между источником питания и цепи управлен

Да (when UN ≥ AC 115-120 V, AC 230 V)

Защита от коротких замыканий (контакта нет)

gG class safety fuse 6A, melting integral

Категория использования АС-15 (контакта нет)

Ue 230V, Ie 5A

Категория применения DС-13 (контакта нет)

Ue 24V, Ie 5A

Количество выходов, функция сигнализации, без задержки, контакт

1 шт.

Макс. максимальный ток по входам управления (цепь безопасности/с

1,500 mA

Макс. сопротивление кабеля, на канал

≤ (5 + (1.333 x UB / UN - 1) x 200) Ω

Макс. суммарный ток I2 всех нынешних путей

9 A²

Макс. тепловой ток я ве не, выходом по току

8 A

Макс. тепловой ток я ве не, сигнализации Уиллис

5 A

Материал контакта

Ag alloy, gold-plated

Номинальная мощность постоянного тока

1.3 W

Номинальная частота

50 ... 60 Hz

Номинальное выходное напряжение постоянного тока

24 V

Номинальное коммутируемое напряжение, освободить пути прохождени

230 V

Номинальное напряжение U вН

24 V AC/DC

Сигнальных путей тока

NC

Число мероприятий, ориентированных на безопасность, без задержки

3 шт.

Номинальное напряжение коммутации сигнальных путей тока переменн

230 V

Рабочее напряжение

0.85 ... 1.1 x UN

Минимальное время включения

60 ms

Оценка входы

one- or two-channel

Единица продажи

шт

Артикул производителя

50133022

Материалы

Документация

Leuze MSI-SR-ES31-01 — технический паспорт 50133022EN · PDF на prom-elec.com · ред. 2020-12-25
