О модели
Описание

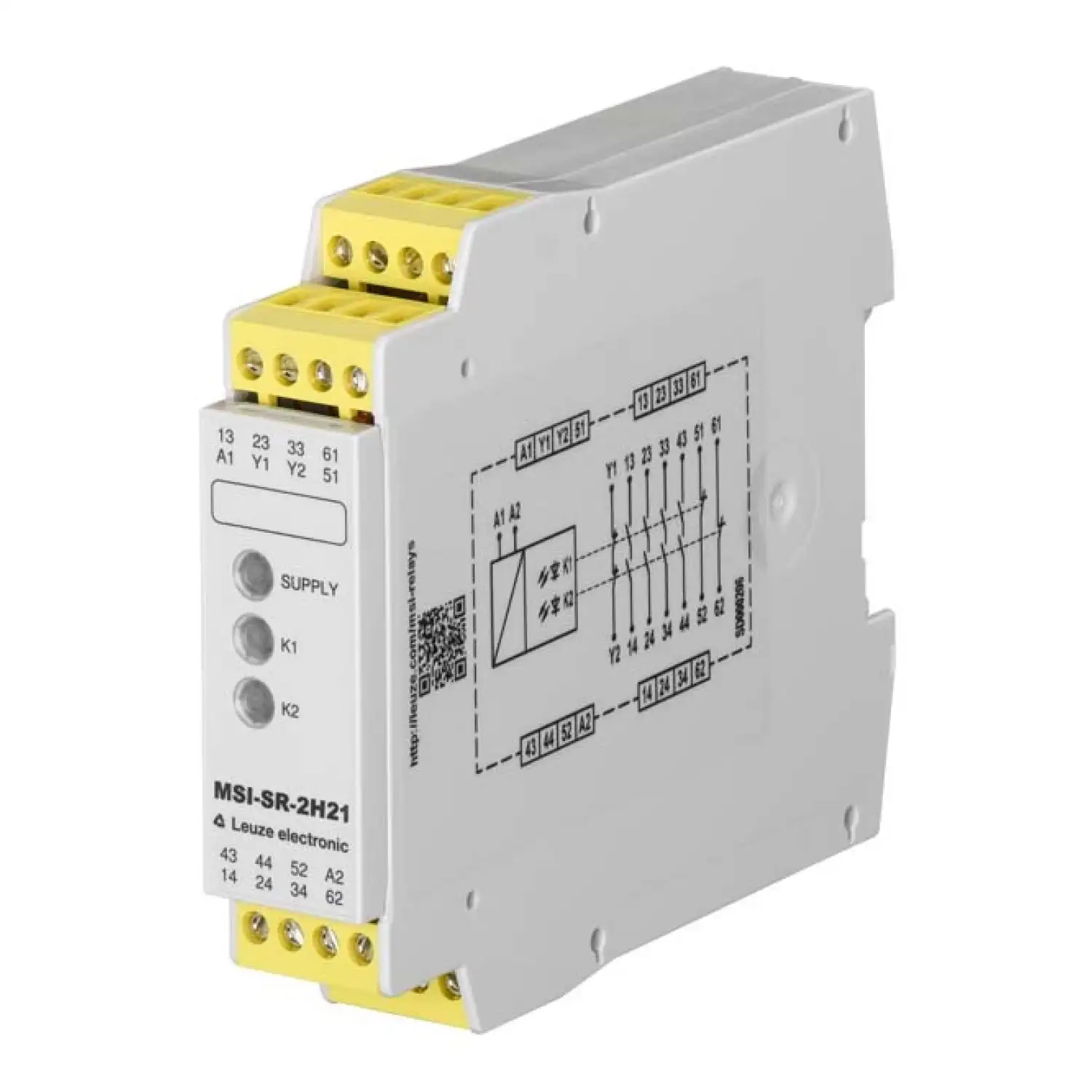

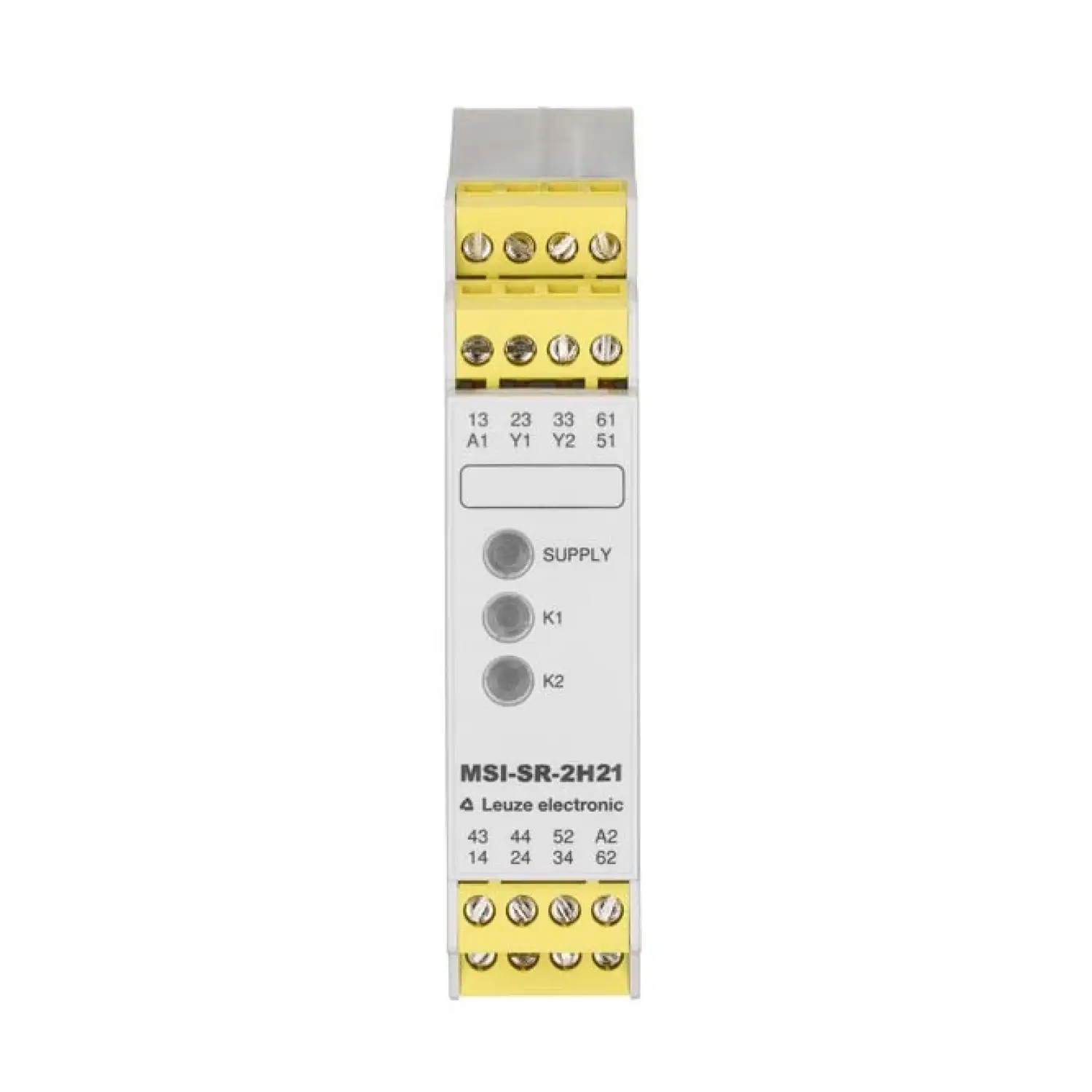

Leuze MSI-SR-2H21-01 — реле безопасности серии MSI-SR-2H21. Артикул производителя: 50133016.
Тип подключения: Terminal. Размеры (Ш × В × Г): 22.5 mm x 96.5 mm x 114 mm.
Перед заказом проверьте артикул 50133016, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- MSI-SR-2H21-01
- Серия
- MSI-SR-2H21
- Функции
- Питание, Signal IN, Выходной сигнал
- Тип подключения
- Terminal
- Размеры (Ш × В × Г)
- 22.5 mm x 96.5 mm x 114 mm
- Тип крепления
- Snap-on mounting
- Масса нетто
- 200 g
- Сертификаты
- TÜV Rheinland, c UL US
- Количество контактов
- 16 -pin
- Применение
- Evaluation unit for two-hand control devices
- Количество соединений
- 1 шт.
- Цвет корпуса
- серый
- SILCL
- 3, IEC/EN 62061
- Сил
- 3, IEC 61508
- Срок эксплуатации
- 20 years, EN ISO 13849-1
- Уровень производительности (PL)
- e, EN ISO 13849-1
- ФФГ вД
- 3E-08 per hour
- Тип терминала
- Screw terminal
- Поперечные сечения соединения
- 1 x 0.2 to 2.5 mm², wire, 1 x 0.2 to 2.5 mm², wire, 1 x 0.25 to 2.5 mm², wire with wire-end sleeve, 2 x 0.2 to 1.0 mm², wire, 2 x 0.2 to 1.0 mm², wire, 2 x 0.25 to 1.0 mm², wire with wire-end sleeve
- Жизненный цикл
- 100,000,000 switching cycles
- Время восстановления т вж
- 250 ms
- Время выпуска Т вР
- 50 ms
- Время отклика (ручной запуск т вА1)
- 40 ms
- Время синхронным мониторинга т вз
- 500 ms
- Время срабатывания (автоматического запуска т вА2)
- 40 ms
- Входной ток по входам управления (цепь безопасности/сброс цепи
- 60 mA
- Выполнение функции переключения входов
- Changeover
- Выходом по току пути
- NO
- Гальваническую развязку между источником питания и цепи управлен
- Да (when UN ≥ AC 115-230 V, AC 230 V)
- Защита от коротких замыканий (контакта нет)
- gG class safety fuse 6A, melting integral
- Категория использования АС-15 (контакта нет)
- Ue 230V, Ie 3A
- Категория применения DС-13 (контакта нет)
- Ue 24V, Ie 2,5A
- Количество выходов, функция сигнализации, без задержки, контакт
- 1 шт.
- Макс. максимальный ток по входам управления (цепь безопасности/с
- 1,000 mA
- Макс. номинальное управляющее напряжение питания при переменном
- 26.4 V
- Макс. номинальное управляющее напряжение питания при постоянном
- 26.4 V
- Макс. сопротивление кабеля, на канал
- ≤ (5 + (1.333 x UB / UN - 1) x 200) Ω
- Макс. суммарный ток I2 всех нынешних путей
- 9 A²
- Макс. тепловой ток я ве не, выходом по току
- 6 A
- Макс. тепловой ток я ве не, сигнализации Уиллис
- 2 A
- Материал контакта
- Ag alloy, gold-plated
- Мин. номинальное управление напряжение питания U вз н
- 20.4 V
- Мин. номинальное управление напряжение питания U вз п
- 20.4 V
- Мин. номинальное управляющее напряжение питания при постоянном т
- 20.4 V
- Номинальная мощность постоянного тока
- 2.4 W
- Номинальная частота
- 50 ... 60 Hz
- Номинальное выходное напряжение постоянного тока
- 24 V
- Номинальное коммутируемое напряжение, освободить пути прохождени
- 230 V
- Номинальное напряжение U вН
- 24 V AC/DC
- Номинальное управление напряжение питания U вз не в п
- 20.4 V
- Сигнальных путей тока
- NC
- Число мероприятий, ориентированных на безопасность, без задержки
- 2 шт.
- Единица продажи
- шт
- Артикул производителя
- 50133016
