Реле безопасности Leuze MSI-SR-CM42R-03

MPN / артикул: 50133015Копировать

Leuze

Реле безопасности

Производитель автоматикиLeuze

Артикул50133015

РазделПромышленная безопасность Leuze

Единицашт

Документация для оборудования3 материалов; язык и редакция указаны отдельно

Фото товара

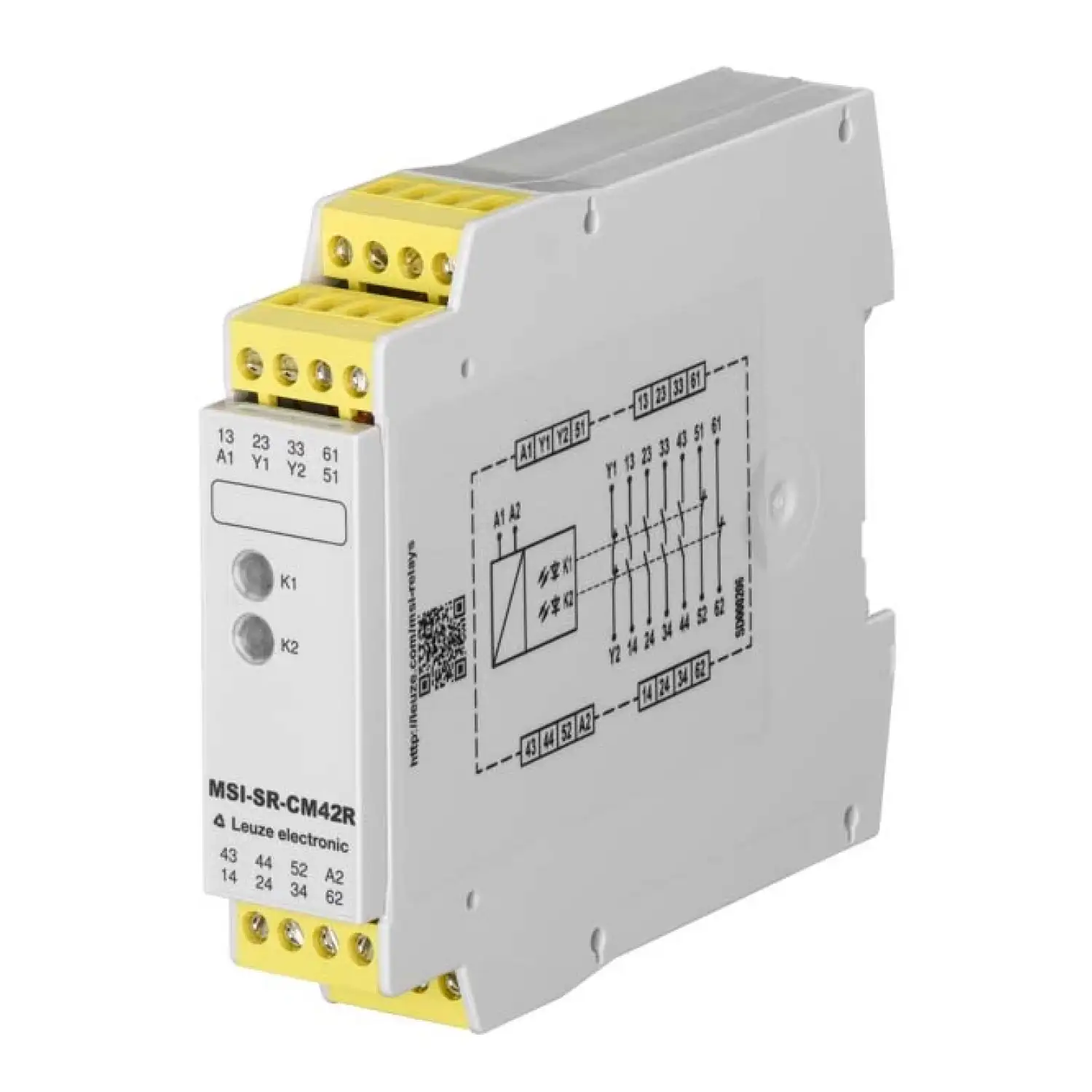

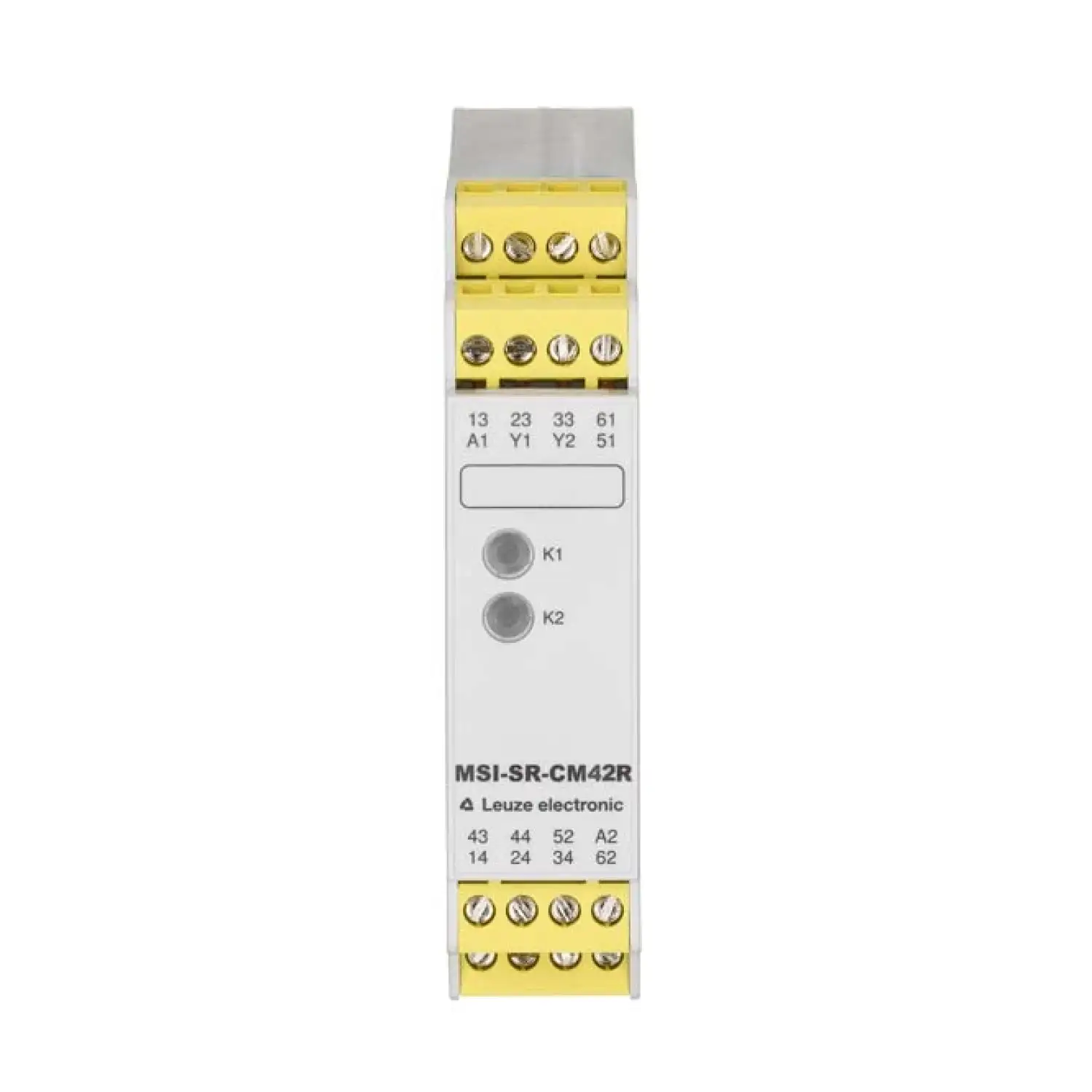

Реле безопасности Leuze MSI-SR-CM42R-03

Закрыть

О модели

Описание

Leuze MSI-SR-CM42R-03 — реле безопасности серии MSI-SR-CM42. Артикул производителя: 50133015.

Тип подключения: Terminal. Размеры (Ш × В × Г): 22.5 mm x 106.5 mm x 114 mm.

Перед заказом проверьте артикул 50133015, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.

Параметры

Технические характеристики

Модель

MSI-SR-CM42R-03

Серия

MSI-SR-CM42

Функции

Питание, Signal IN, Выходной сигнал

Тип подключения

Terminal

Размеры (Ш × В × Г)

22.5 mm x 106.5 mm x 114 mm

Тип крепления

Snap-on mounting

Масса нетто

180 g

Сертификаты

TÜV Rheinland, c UL US

Количество контактов

16 -pin

Применение

Extension unit for base devices in safety applications

Количество соединений

1 шт.

Цвет корпуса

серый

SILCL

3, IEC/EN 62061

Сил

3, IEC 61508

Срок эксплуатации

20 years, EN ISO 13849-1

Уровень производительности (PL)

e, EN ISO 13849-1

ФФГ вД

1,5E-09 per hour

Перезагрузка

Automatic

Тип терминала

Spring-cage terminal

Поперечные сечения соединения

2 x 0.2 to 1.5 mm², wire, 2 x 0.2 to 1.5 mm², wire, 2 x 0.25 to 1.5 mm², wire with wire-end sleeve

Жизненный цикл

100,000,000 switching cycles

Время восстановления т вж

30 ms

Время выпуска Т вР

15 ms

Выходом по току пути

4

Защита от коротких замыканий (контакта нет)

gG class safety fuse 6A, melting integral

Категория использования АС-15 (контакта нет)

Ue 230V, Ie 3A

Категория применения DС-13 (контакта нет)

Ue 24V, Ie 1A

Макс. максимальный ток по входам управления (цепь безопасности/с

110 mA

Макс. сопротивление кабеля, на канал

≤ (5 + (1.333 x UB / UN - 1) x 200) Ω

Макс. суммарный ток I2 всех нынешних путей

144 A²

Макс. тепловой ток я ве не, выходом по току

6 A

Макс. тепловой ток я ве не, сигнализации Уиллис

1 A

Материал контакта

Ag alloy, gold-plated

Номинальная мощность постоянного тока

1.4 W

Номинальное напряжение U вН

24 V DC

Сигнальных путей тока

2

Единица продажи

шт

Артикул производителя

50133015

Материалы

Документация

Leuze MSI — обзор контроллеров и реле безопасностиEN · PDF на prom-elec.com · ред. 2017-08

Leuze MSI — таблица выбора реле безопасностиEN · PDF на prom-elec.com · ред. 01-2016/11

Leuze MSI-SR-CM42R-03 — технический паспорт 50133015EN · PDF на prom-elec.com · ред. 2020-12-25
