Leuze
· Промышленная безопасность Leuze

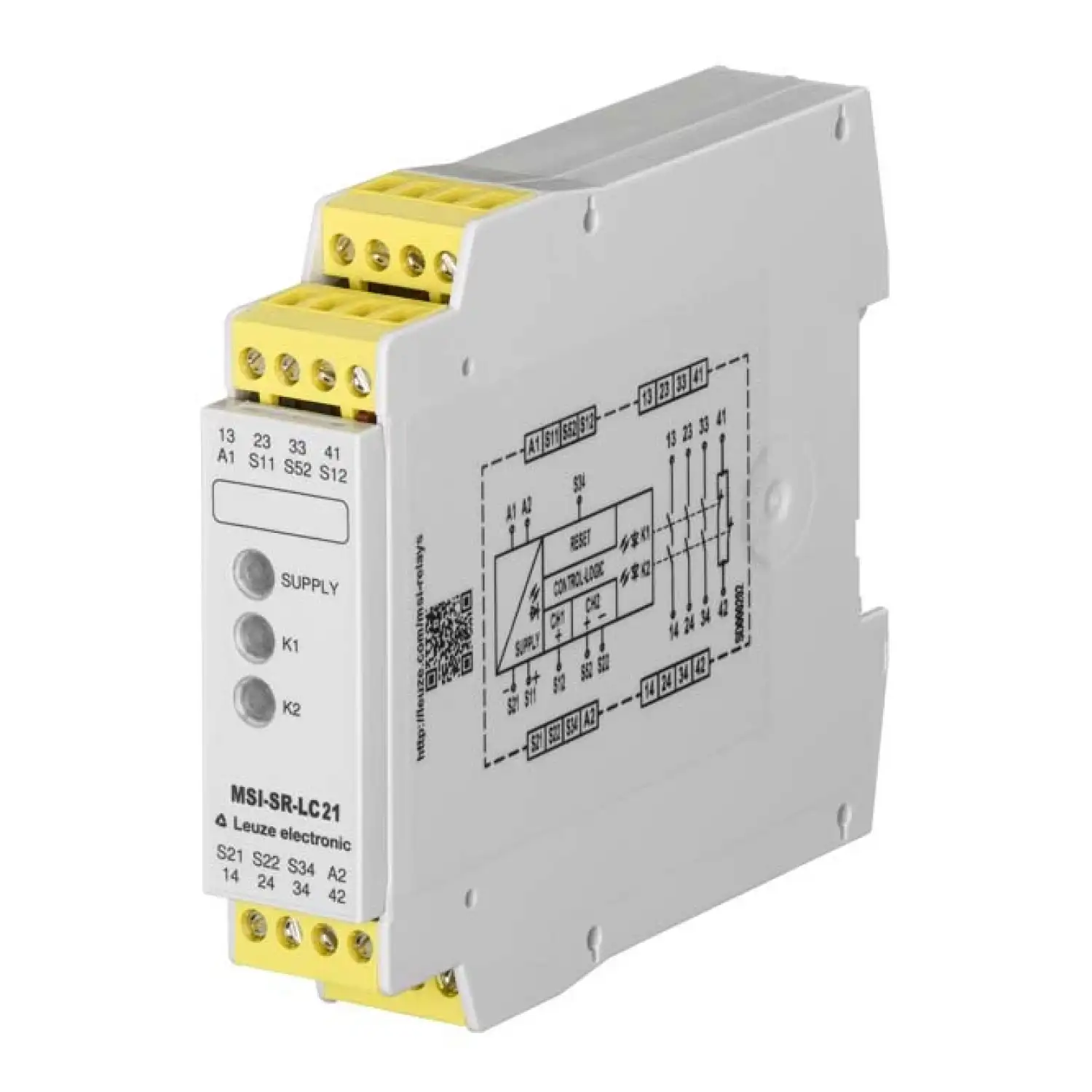

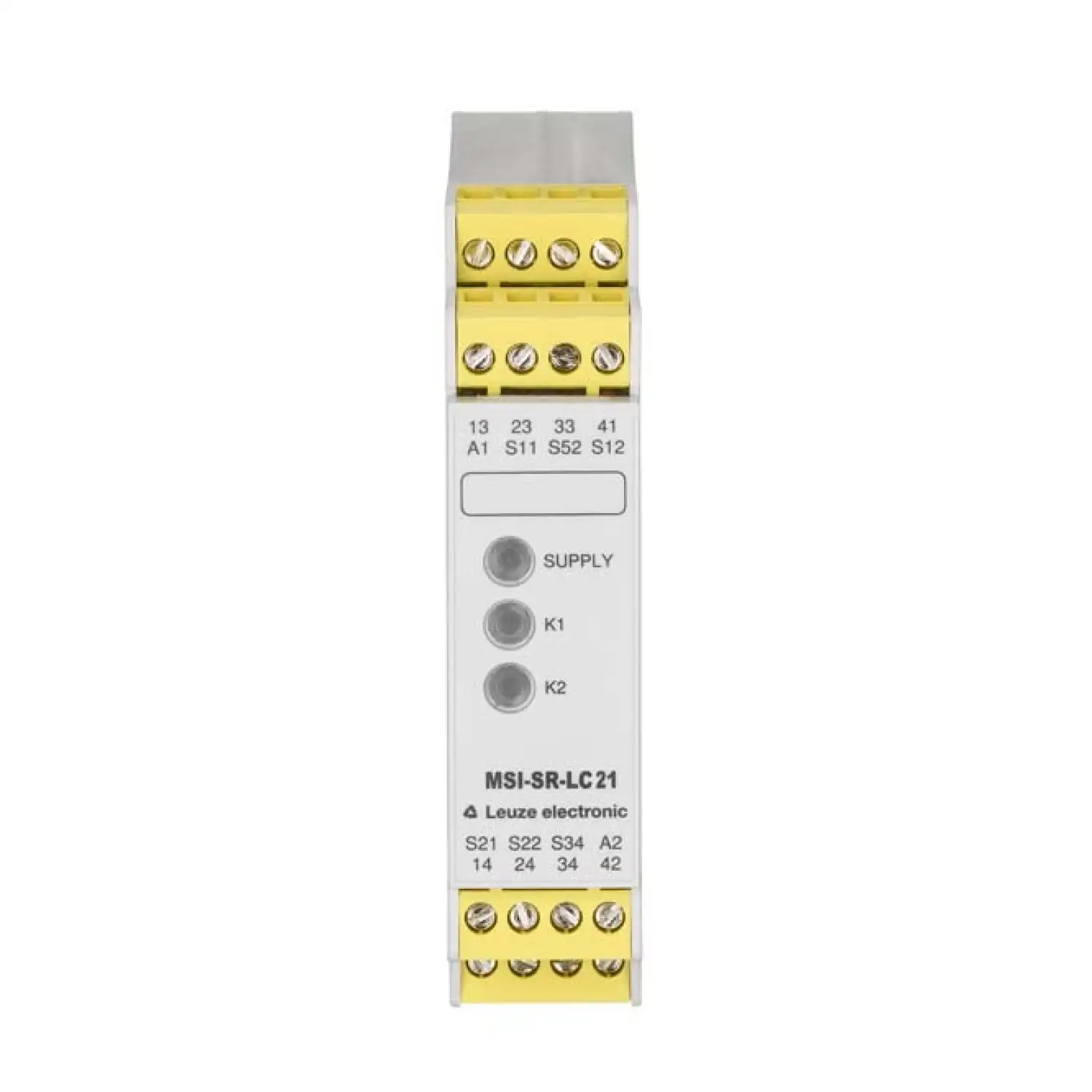

Реле безопасности Leuze MSI-SR-LC21-03
MPN / артикул: 50133009
Реле безопасности
Документация для оборудования3 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze MSI-SR-LC21-03 — реле безопасности серии MSI-SR-LC21. Артикул производителя: 50133009.
Тип подключения: Terminal. Размеры (Ш × В × Г): 22.5 mm x 106.5 mm x 114 mm.
Перед заказом проверьте артикул 50133009, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- MSI-SR-LC21-03
- Серия
- MSI-SR-LC21
- Функции
- Monitoring of solenoid switches, Monitoring of E-Stop circuits, Monitoring of optoelectronic protective devices, Monitoring of position switches, Monitoring of proximity switches
- Тип подключения
- Terminal
- Размеры (Ш × В × Г)
- 22.5 mm x 106.5 mm x 114 mm
- Тип крепления
- Snap-on mounting
- Масса нетто
- 210 g
- Сертификаты
- TÜV Rheinland, c UL US
- Количество контактов
- 16 -pin
- Применение
- Base device for E-Stop and safety door applications
- Количество соединений
- 1 шт.
- Цвет корпуса
- серый
- SILCL
- 3, IEC/EN 62061
- Сил
- 3, IEC 61508
- Срок эксплуатации
- 20 years, EN ISO 13849-1
- Уровень производительности (PL)
- e, EN ISO 13849-1
- ФФГ вД
- 1,7E-09 per hour
- Минимальная наработка вд
- 78 years, EN ISO 13849-1
- Перезагрузка
- Automatic, Manual
- Тип терминала
- Spring-cage terminal
- Поперечные сечения соединения
- 2 x 0.2 to 1.5 mm², wire, 2 x 0.2 to 1.5 mm², wire, 2 x 0.25 to 1.5 mm², wire with wire-end sleeve
- Жизненный цикл
- 100,000,000 switching cycles
- Б10 вд не в AC15 (индуктивная нагрузка)
- 230,000 number of cycles, (3 A, 230 V), 380,000 (1 A, 230 V)
- Б10 вд не на DC13 (индуктивная нагрузка)
- 435,000 number of cycles, (2.5 A, 230 V), 700,000 (1 A, 230 V)
- Время восстановления т вж
- 150 ms
- Время выпуска Т вР
- 25 ms
- Время отклика (ручной запуск т вА1)
- 40 ms
- Время синхронным мониторинга т вз
- 200 ms
- Время срабатывания (автоматического запуска т вА2)
- 500 ms
- Входной ток по входам управления (цепь безопасности/сброс цепи
- 40 mA
- Выходом по току пути
- NO
- Гальваническую развязку между источником питания и цепи управлен
- Нет
- Защита от коротких замыканий (контакта нет)
- gG class safety fuse 6A, melting integral
- Категория использования АС-15 (контакта нет)
- Ue 230V, Ie 3A
- Категория применения DС-13 (контакта нет)
- Ue 24V, Ie 2,5A
- Количество выходов, функция сигнализации, без задержки, контакт
- 1 шт.
- Макс. максимальный ток по входам управления (цепь безопасности/с
- 100 mA
- Макс. сопротивление кабеля, на канал
- ≤ (5 + (1.176 x UB / UN - 1) x 100) Ω
- Макс. суммарный ток I2 всех нынешних путей
- 9 A²
- Макс. тепловой ток я ве не, выходом по току
- 6 A
- Макс. тепловой ток я ве не, сигнализации Уиллис
- 3 A
- Материал контакта
- Ag alloy, gold-plated
- Номинальная мощность постоянного тока
- 2 W
- Номинальная частота
- 50 ... 60 Hz
- Номинальное напряжение U вН
- 24 V AC/DC
- Сигнальных путей тока
- NC
- Число мероприятий, ориентированных на безопасность, без задержки
- 2 шт.
- Рабочее напряжение
- 0.85 ... 1.1 x UN
- Тест на время импульса, разрешенных т вТП
- 1 ms
- Минимальное время включения
- 50 ms
- Оценка входы
- Two-channel
- Единица продажи
- шт
- Артикул производителя
- 50133009
Материалы
Документация
Leuze MSI — обзор контроллеров и реле безопасностиEN · PDF на prom-elec.com · ред. 2017-08
Leuze MSI — таблица выбора реле безопасностиEN · PDF на prom-elec.com · ред. 01-2016/11
Leuze MSI-SR-LC21-03 — технический паспорт 50133009EN · PDF на prom-elec.com · ред. 2020-12-25
