О модели
Описание

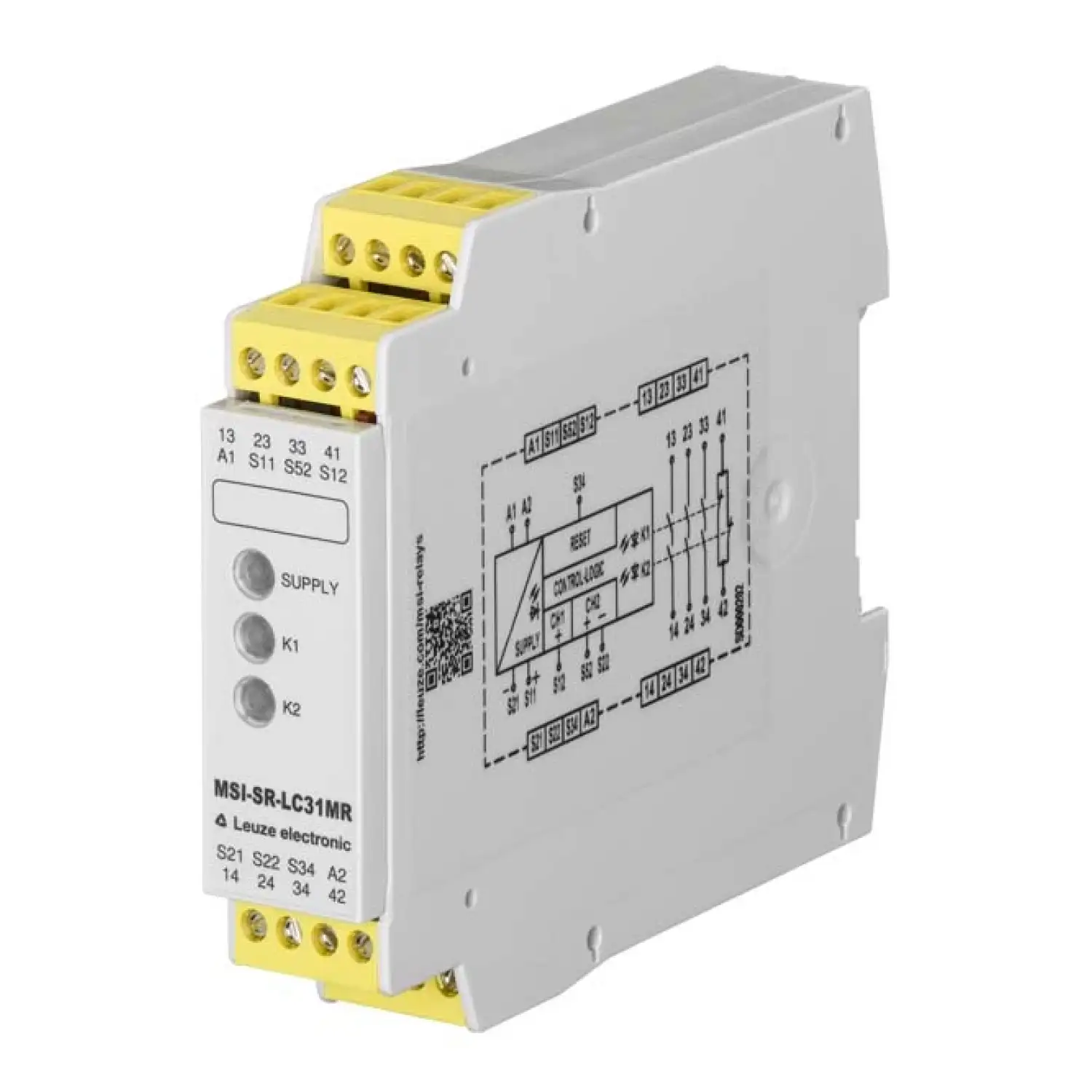

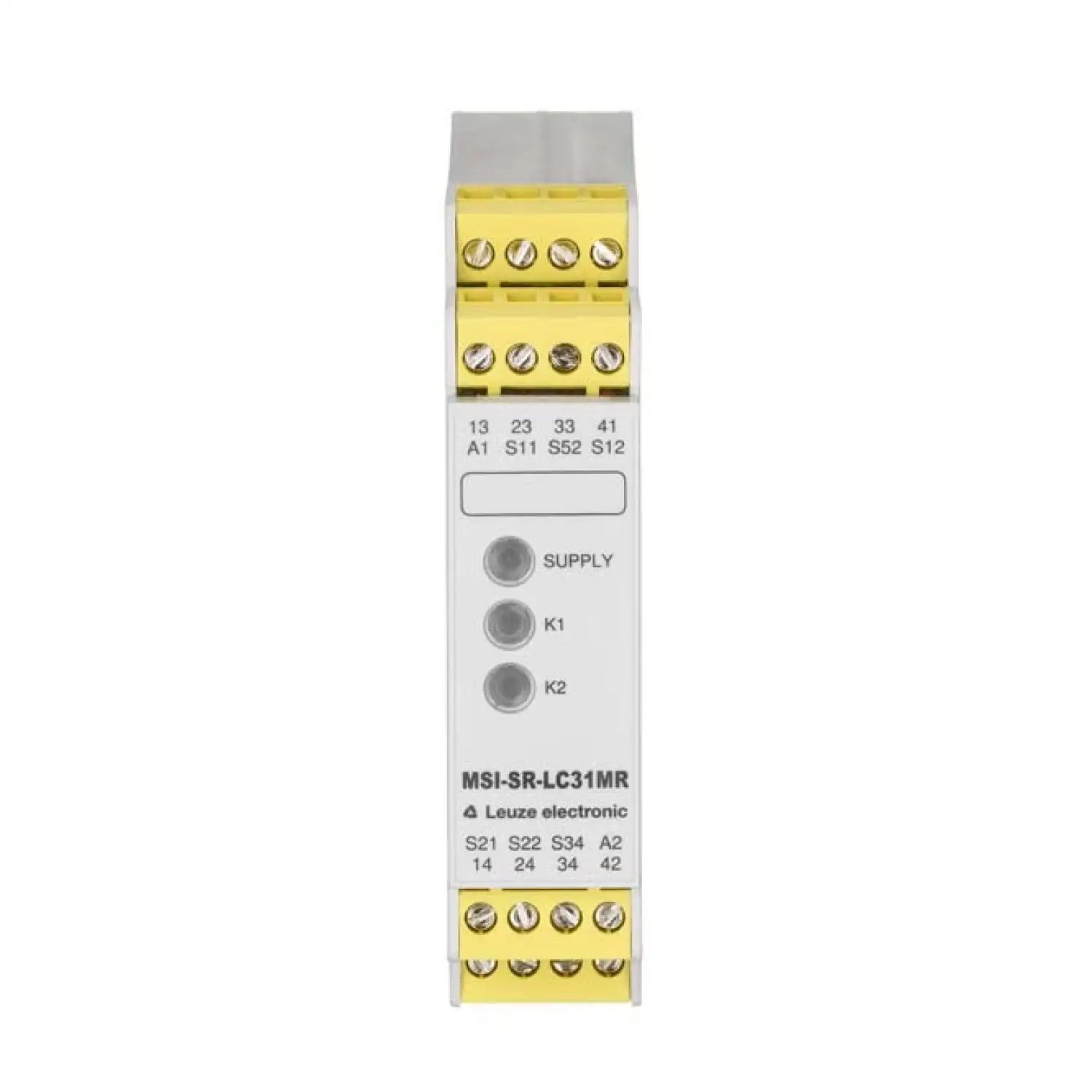

Leuze MSI-SR-LC31MR-03 — реле безопасности серии MSI-SR-LC31. Артикул производителя: 50133007.
Тип подключения: Terminal. Размеры (Ш × В × Г): 22.5 mm x 106.5 mm x 114 mm.
Перед заказом проверьте артикул 50133007, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- MSI-SR-LC31MR-03
- Серия
- MSI-SR-LC31
- Функции
- Monitoring of solenoid switches, Monitoring of E-Stop circuits, Monitoring of optoelectronic protective devices, Monitoring of position switches, Monitoring of proximity switches
- Тип подключения
- Terminal
- Размеры (Ш × В × Г)
- 22.5 mm x 106.5 mm x 114 mm
- Тип крепления
- Snap-on mounting
- Масса нетто
- 210 g
- Сертификаты
- TÜV Rheinland, c UL US
- Количество контактов
- 16 -pin
- Применение
- Base device for E-Stop and safety door applications
- Количество соединений
- 1 шт.
- Цвет корпуса
- серый
- SILCL
- 3, IEC/EN 62061
- Сил
- 3, IEC 61508
- Срок эксплуатации
- 20 years, EN ISO 13849-1
- Уровень производительности (PL)
- e, EN ISO 13849-1
- ФФГ вД
- 3E-08 per hour
- Перезагрузка
- Manual

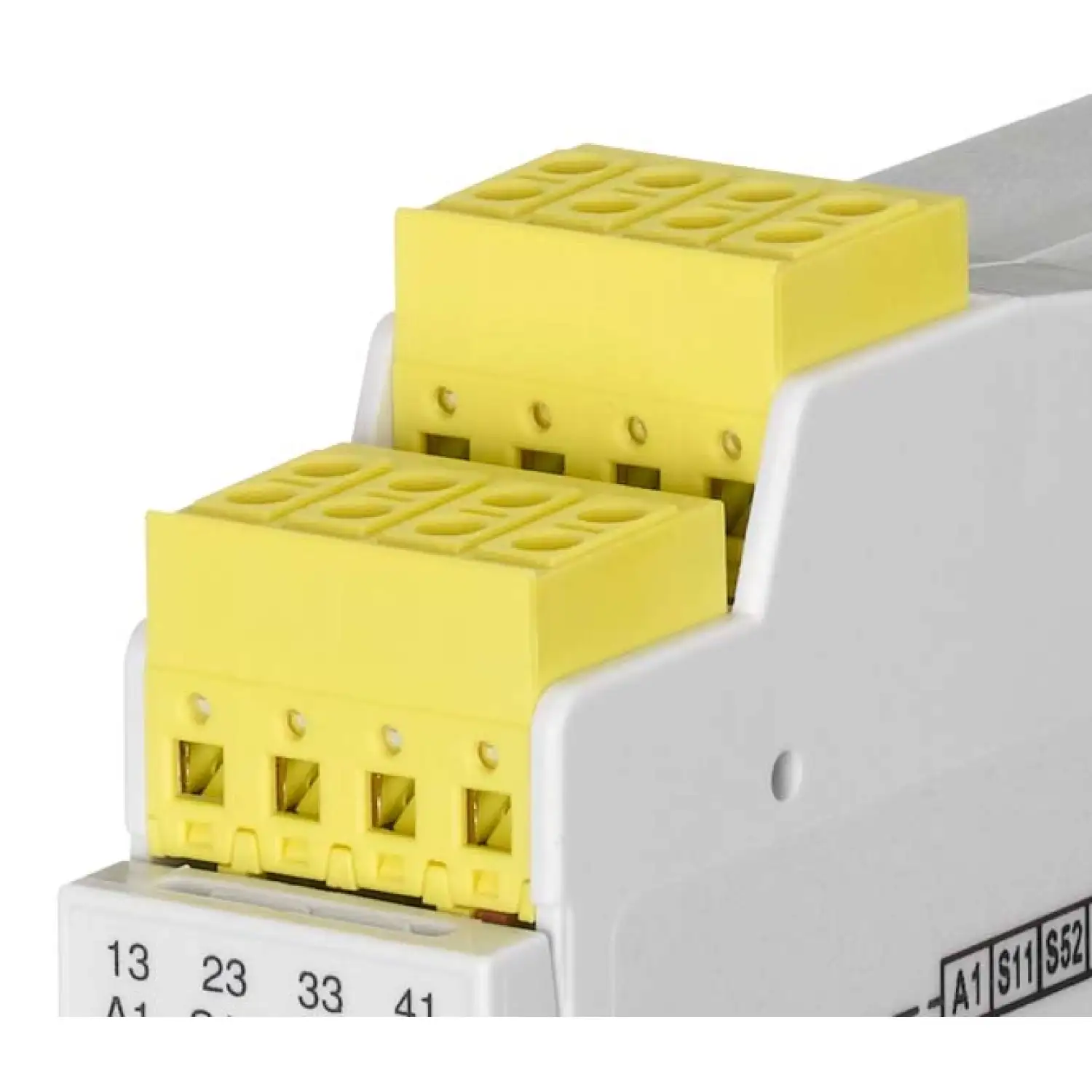

- Тип терминала
- Spring-cage terminal
- Поперечные сечения соединения
- 2 x 0.2 to 1.5 mm², wire, 2 x 0.2 to 1.5 mm², wire, 2 x 0.25 to 1.5 mm², wire with wire-end sleeve
- Жизненный цикл
- 100,000,000 switching cycles
- Время восстановления т вж
- 750 ms
- Время выпуска Т вР
- 10 ms
- Время отклика (ручной запуск т вА1)
- 100 ms
- Входной ток по входам управления (цепь безопасности/сброс цепи
- 25 mA
- Выходом по току пути
- NO
- Гальваническую развязку между источником питания и цепи управлен
- Да (when UN ≥ AC 42-48 V, AC 115-230 V, AC 230 V)
- Защита от коротких замыканий (контакта нет)
- gG class safety fuse 6A, melting integral
- Категория использования АС-15 (контакта нет)
- Ue 230V, Ie 3A
- Категория применения DС-13 (контакта нет)
- Ue 24V, Ie 3A
- Количество выходов, функция сигнализации, без задержки, контакт
- 1 шт.
- Макс. максимальный ток по входам управления (цепь безопасности/с
- 100 mA
- Макс. номинальное управляющее напряжение питания при переменном
- 26.4 V
- Макс. номинальное управляющее напряжение питания при постоянном
- 26.4 V
- Макс. сопротивление кабеля, на канал
- ≤ (5 + (1.176 x UB / UN - 1) x 100) Ω
- Макс. суммарный ток I2 всех нынешних путей
- 25 A²
- Макс. тепловой ток я ве не, выходом по току
- 8 A
- Макс. тепловой ток я ве не, сигнализации Уиллис
- 5 A
- Материал контакта
- Ag alloy, gold-plated
- Мин. номинальное управление напряжение питания U вз н
- 20.4 V
- Мин. номинальное управление напряжение питания U вз п
- 20.4 V
- Мин. номинальное управляющее напряжение питания при постоянном т
- 20.4 V
- Номинальная мощность постоянного тока
- 1.6 W
- Номинальная частота
- 50 ... 60 Hz
- Номинальное выходное напряжение постоянного тока
- 24 V
- Номинальное коммутируемое напряжение, освободить пути прохождени
- 230 V
- Номинальное напряжение U вН
- 24 V AC/DC
- Номинальное управление напряжение питания U вз не в п
- 20.4 V
- Сигнальных путей тока
- NC
- Число мероприятий, ориентированных на безопасность, без задержки
- 3 шт.
- Номинальное напряжение коммутации сигнальных путей тока переменн
- 230 V
- Тест на время импульса, разрешенных т вТП
- 1 ms
- Номинальная мощность переменного тока
- 2.9 V·A
- Минимальное время включения
- 100 ms
- Оценка входы
- Two-channel
- Единица продажи
- шт
- Артикул производителя
- 50133007
