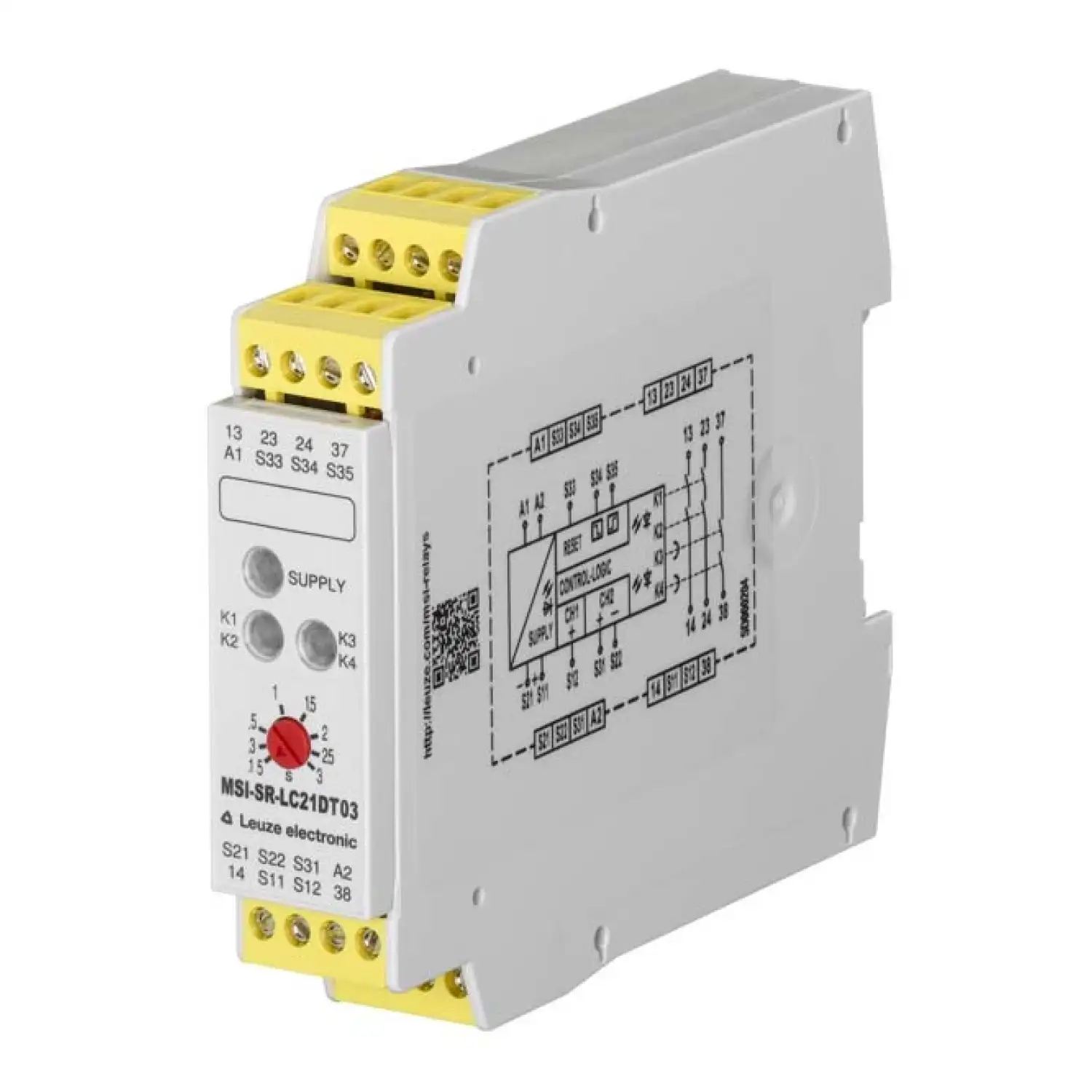

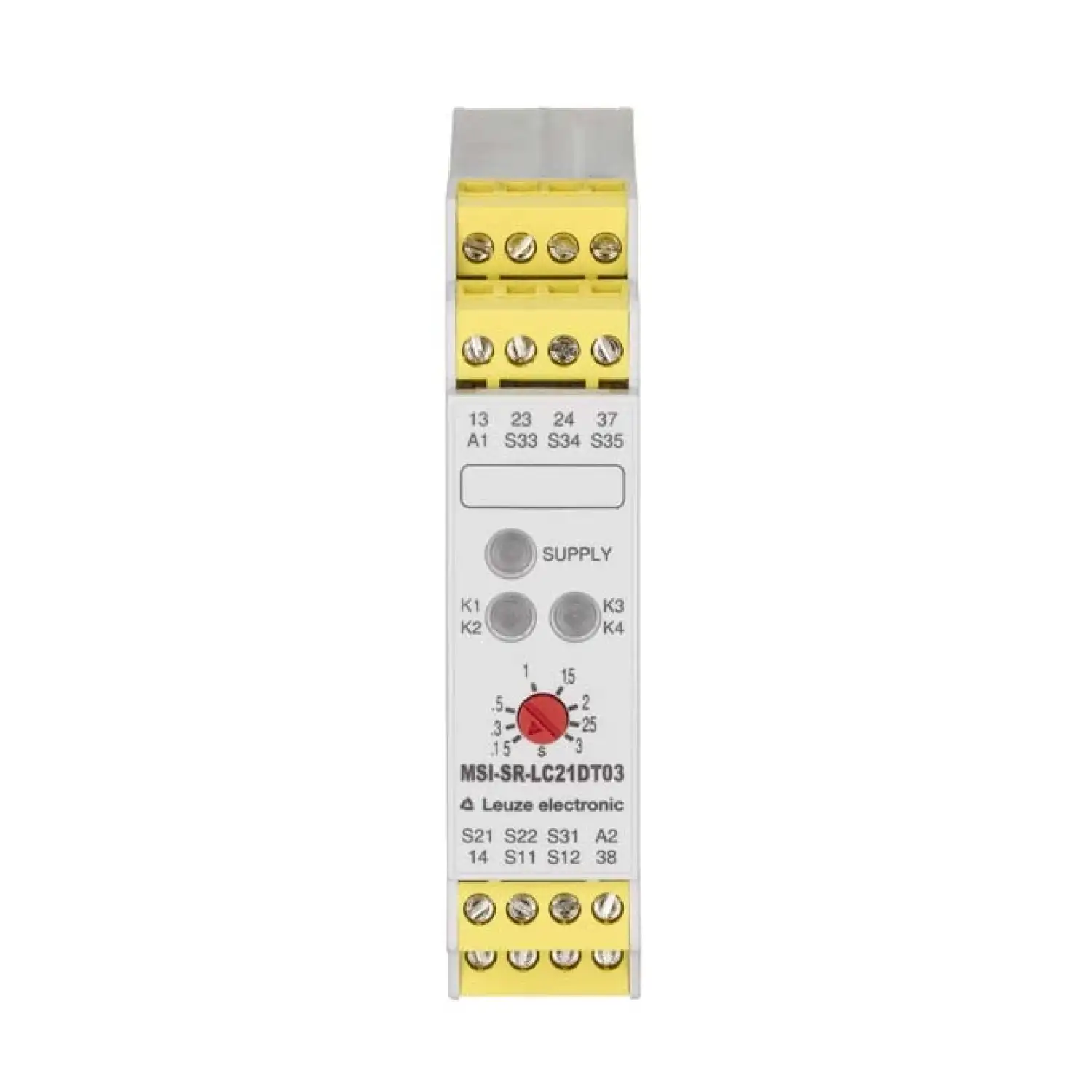

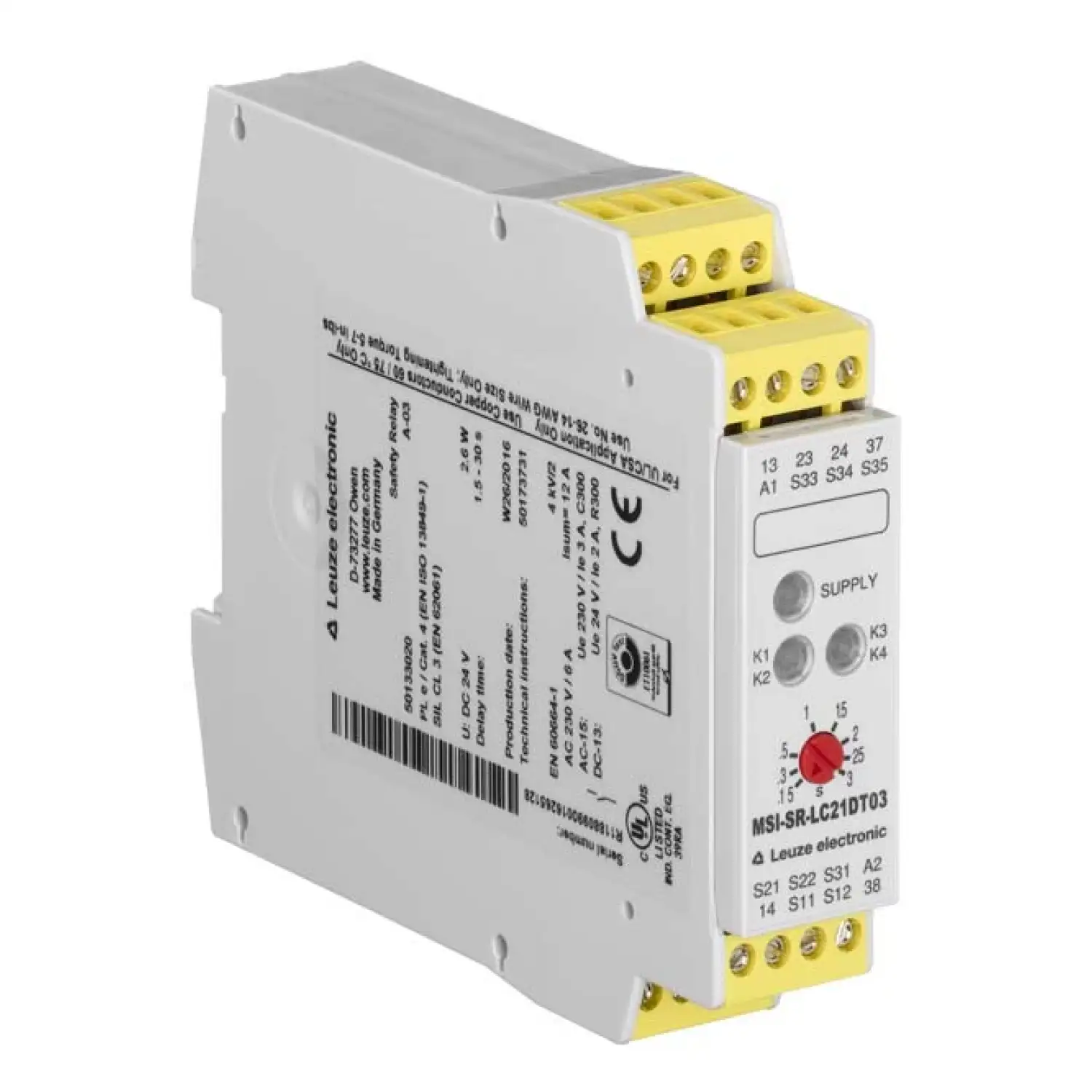

Реле безопасности Leuze MSI-SR-LC21DT03-03
MPN / артикул: 50133001
Реле безопасности
Документация для оборудования1 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze MSI-SR-LC21DT03-03 — реле безопасности серии MSI-SR-LC21DT. Артикул производителя: 50133001.
Тип подключения: Terminal. Размеры (Ш × В × Г): 22.5 mm x 106.5 mm x 114 mm.
Перед заказом проверьте артикул 50133001, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- MSI-SR-LC21DT03-03
- Серия
- MSI-SR-LC21DT
- Функции
- Monitoring of proximity switches, Monitoring of E-Stop circuits, Monitoring of optoelectronic protective devices, Monitoring of position switches
- Тип подключения
- Terminal
- Размеры (Ш × В × Г)
- 22.5 mm x 106.5 mm x 114 mm
- Тип крепления
- Snap-on mounting
- Масса нетто
- 200 g
- Сертификаты
- TÜV Rheinland, c UL US
- Количество контактов
- 16 -pin
- Применение
- Base device for E-Stop and safety door applications
- Количество соединений
- 1 шт.
- Цвет корпуса
- серый
- SILCL
- 3, IEC/EN 62061
- Сил
- 3, IEC 61508
- Срок эксплуатации
- 20 years, EN ISO 13849-1
- Уровень производительности (PL)
- e, EN ISO 13849-1
- ФФГ вД
- 3E-08 per hour
- Перезагрузка
- Automatic, Manual
- Тип терминала
- Spring-cage terminal
- Поперечные сечения соединения
- 2 x 0.2 to 1.5 mm², wire, 2 x 0.2 to 1.5 mm², wire, 2 x 0.25 to 1.5 mm², wire with wire-end sleeve
- Жизненный цикл
- 100,000,000 switching cycles
- Время восстановления т вж
- 500 ms
- Время выпуска Т вР
- 25 ms
- Время отклика (ручной запуск т вА1)
- 30 ms
- Время синхронным мониторинга т вз
- 500 ms
- Время срабатывания (автоматического запуска т вА2)
- 700 ms
- Входной ток по входам управления (цепь безопасности/сброс цепи
- 25 mA
- Выходом по току пути
- NO
- Гальваническую развязку между источником питания и цепи управлен
- Нет
- Защита от коротких замыканий (контакта нет)
- gG class safety fuse 6A, melting integral
- Категория использования АС-15 (контакта нет)
- Ue 230V, Ie 3A
- Категория применения DС-13 (контакта нет)
- Ue 24V, Ie 2A
- Макс. максимальный ток по входам управления (цепь безопасности/с
- 2,500 mA
- Макс. номинальное управляющее напряжение питания при постоянном
- 26.4 V
- Макс. сопротивление кабеля, на канал
- ≤ (5 + (1.176 x UB / UN - 1) x 100) Ω
- Макс. суммарный ток I2 всех нынешних путей
- 5 A²
- Макс. тепловой ток я ве не, выходом по току
- 6 A
- Материал контакта
- Ag alloy, gold-plated
- Мин. номинальное управление напряжение питания U вз п
- 20.4 V
- Мин. номинальное управляющее напряжение питания при постоянном т
- 20.4 V
- Номинальная мощность постоянного тока
- 2.6 W
- Номинальное выходное напряжение постоянного тока
- 22 V
- Номинальное коммутируемое напряжение, освободить пути прохождени
- 230 V
- Номинальное напряжение U вН
- 24 V DC
- Число мероприятий, ориентированных на безопасность, без задержки
- 2 шт.
- Тест на время импульса, разрешенных т вТП
- 1 ms
- Минимальное время включения
- 200 ms
- Оценка входы
- Two-channel
- Время выпуска Т вР не, с выдержкой времени контакты (
- 1.5 s ... 30 s ± 16 %
- Выпуск ток путей, задержкой
- NO contact, off-delay
- Число мероприятий, ориентированных на безопасность, задержка, св
- 1 шт.
- Единица продажи
- шт
- Артикул производителя
- 50133001
Материалы
Документация
Leuze MSI-SR-LC21DT03-03 — технический паспорт 50133001EN · PDF на prom-elec.com · ред. 2020-12-25
