О модели
Описание

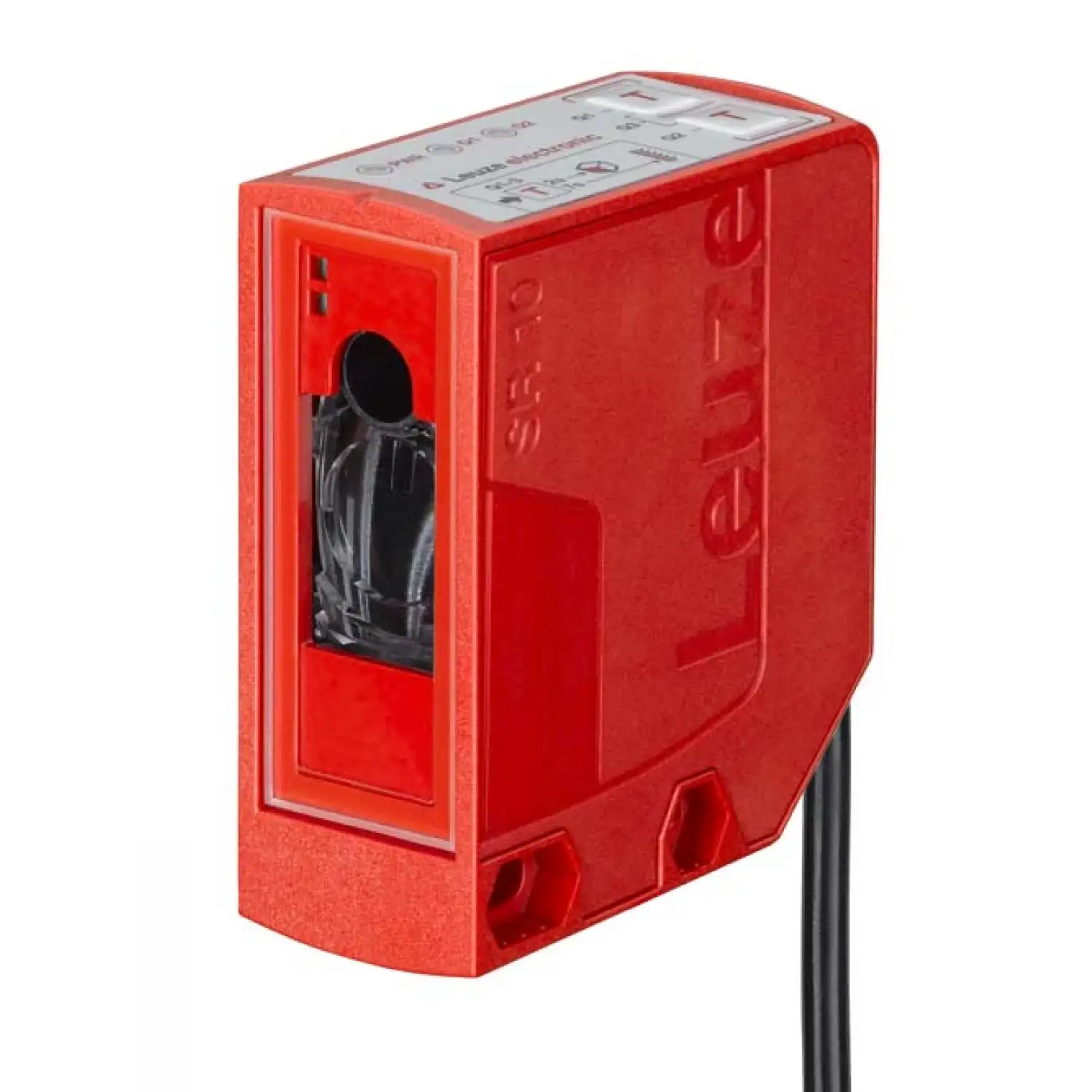

Leuze HT10L1.3/L6X — диффузный датчик с подавлением заднего фона серии 10. Артикул производителя: 50129543.
Принцип действия: Diffuse reflection principle with background suppression. Источник света: Laser, красный. Тип выхода: Транзистор, двухтактный выход (push-pull). Количество выходов: 2 шт.. Напряжение питания UB: 18 ... 30 V, DC. Частота переключения: 40 Hz.
Время отклика: 50 ms. Тип подключения: Кабель. Длина кабеля: 2,000 mm. Размеры (Ш × В × Г): 25 mm x 65 mm x 55 mm. Степень защиты: IP 67. Температура окружающей среды при эксплуатации: -40 ... 50 °C.
Перед заказом проверьте артикул 50129543, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- HT10L1.3/L6X
- Тип
- IO-Link
- Серия
- 10
- Принцип действия
- Diffuse reflection principle with background suppression
- Источник света
- Laser, красный
- Тип выхода
- Транзистор, двухтактный выход (push-pull)
- Защита
- защита от короткого замыкания, защита от переполюсовки, Transient protection
- Количество выходов
- 2 шт.
- Принцип переключения
- IO-Link / срабатывание на свет (PNP) / срабатывание на затемнение (NPN), срабатывание на свет (PNP) / срабатывание на затемнение (NPN)
- Напряжение питания UB
- 18 ... 30 V, DC
- Остаточная пульсация
- 0 ... 15 %, от UB
- Ток холостого хода
- 0 ... 150 mA
- Частота переключения
- 40 Hz
- Время отклика
- 50 ms
- Функции
- Питание, Выходной сигнал
- Тип подключения
- Кабель
- Спецификация
- V1.1
- Размеры (Ш × В × Г)
- 25 mm x 65 mm x 55 mm
- Тип крепления
- Through-hole mounting, с помощью дополнительного крепления
- Материал оптической крышки
- Glass
- Масса нетто
- 133 g
- Настройка/управление
- Membrane keyboard
- Температура окружающей среды при эксплуатации
- -40 ... 50 °C
- Степень защиты
- IP 67
- Класс защиты
- III
- Сертификаты
- c UL US
- Длина кабеля
- 2,000 mm
- Количество проводников
- 5 -wire
- Рабочий диапазон, белый 90%
- 0.05 ... 3.5 m
- Предельный рабочий диапазон, белый 90%
- 0.05 ... 8 m
- Применение
- Compartment fine positioning, Exact object positioning, Push-through protection in pallet warehouse
- Размер пятна на дистанции датчика
- 7 mm x 7 mm [7,000 mm]
- Класс лазера
- 1, IEC/EN 60825-1:2007
- Единица продажи
- шт
- Артикул производителя
- 50129543
