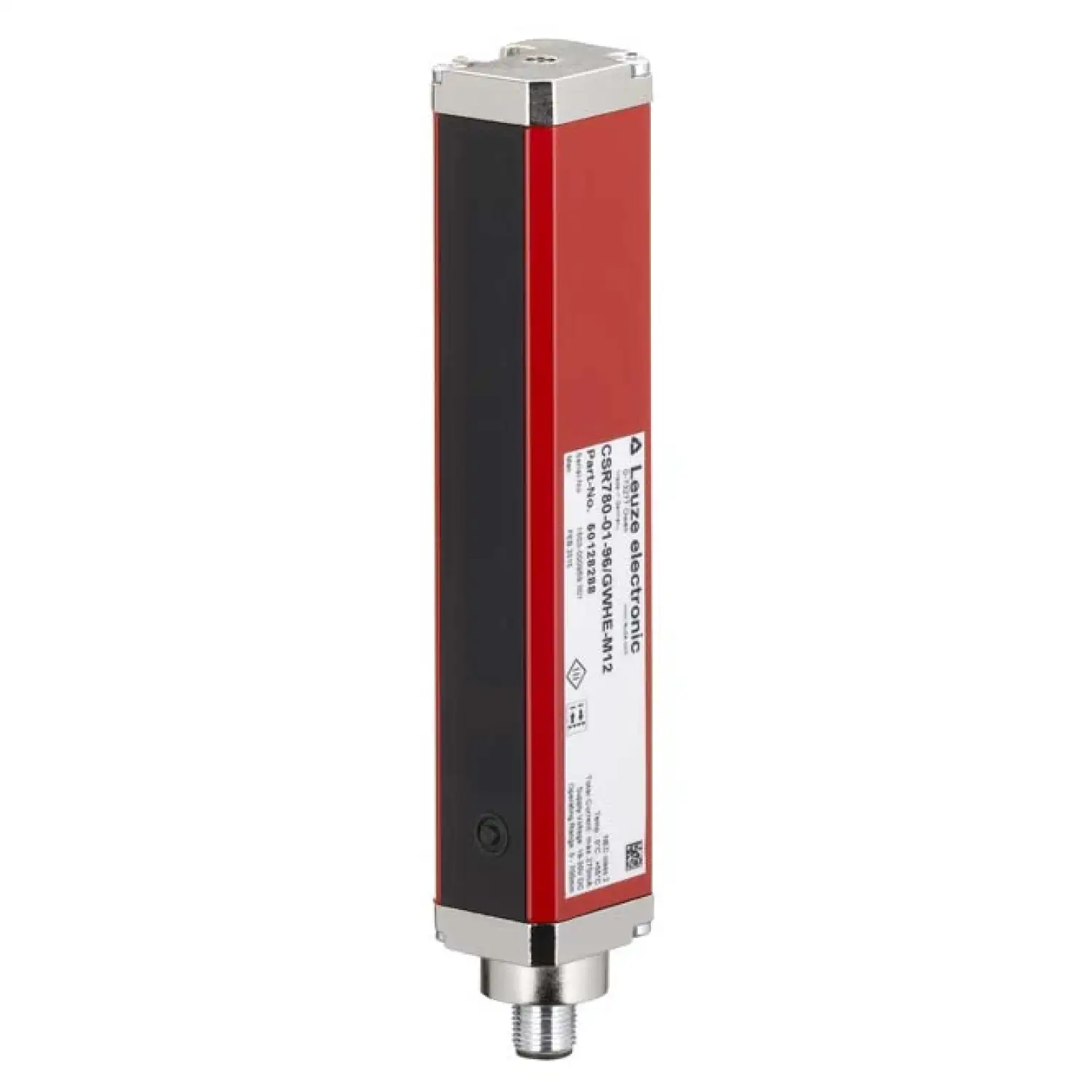

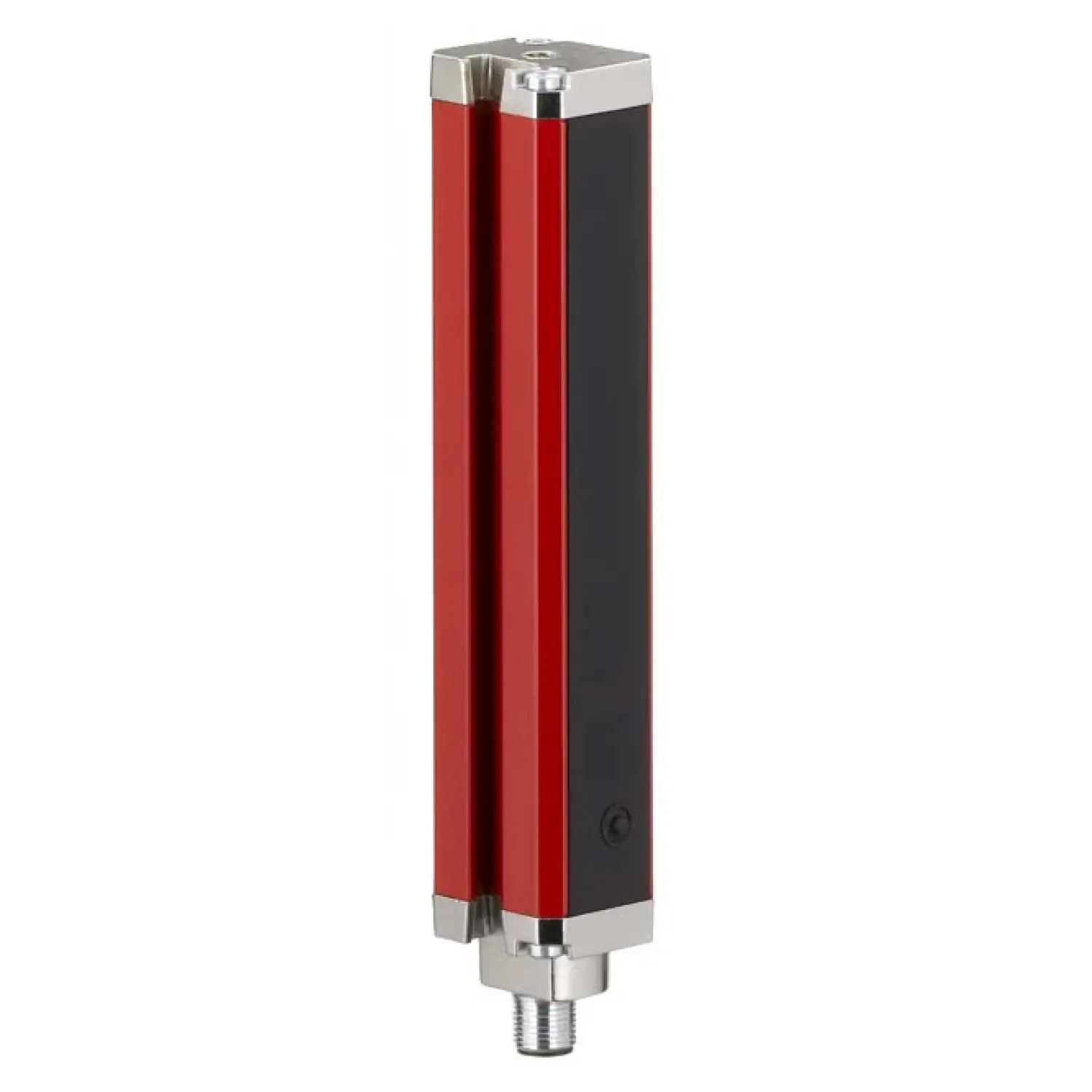

Светоотражающая дискретная завеса с рефлектором Leuze CSR780-01-96/6WHE-M12
MPN / артикул: 50128287
Светоотражающая дискретная завеса с рефлектором
Документация для оборудования1 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze CSR780-01-96/6WHE-M12 — светоотражающая дискретная завеса с рефлектором серии 780. Артикул производителя: 50128287.
Принцип действия: Reflection principle. Источник света: LED, инфракрасный. Тип выхода: Транзистор, двухтактный выход (push-pull). Количество выходов: 1 шт.. Напряжение питания UB: 18 ... 30 V, DC. Тип подключения: Разъём.
Материал корпуса: Металл. Размеры (Ш × В × Г): 34.2 mm x 28.6 mm x 181.8 mm. Степень защиты: IP 65. Температура окружающей среды при эксплуатации: 0 ... 55 °C.
Перед заказом проверьте артикул 50128287, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- CSR780-01-96/6WHE-M12
- Тип
- Male
- Серия
- 780
- Материал корпуса
- Металл
- Принцип действия
- Reflection principle
- Источник света
- LED, инфракрасный
- Тип выхода
- Транзистор, двухтактный выход (push-pull)
- Защита
- защита от переполюсовки, защита от короткого замыкания
- Количество выходов
- 1 шт.
- Принцип переключения
- срабатывание на свет (PNP) / срабатывание на затемнение (NPN), UB switching
- Напряжение питания UB
- 18 ... 30 V, DC
- Остаточная пульсация
- 0 ... 15 %, от UB
- Ток холостого хода
- 0 ... 70 mA
- Функции
- Warning output
- Тип подключения
- Разъём
- Размеры (Ш × В × Г)
- 34.2 mm x 28.6 mm x 181.8 mm
- Тип крепления
- Groove mounting, с помощью дополнительного крепления
- Материал оптической крышки
- Пластик / PMMA
- Масса нетто
- 220 g
- Настройка/управление
- Кнопка обучения
- Температура окружающей среды при эксплуатации
- 0 ... 55 °C
- Степень защиты
- IP 65
- Класс защиты
- III
- Сертификаты
- c UL US
- Соответствует стандартам
- IEC 60947-5-2
- Резьба
- M12
- Материал коннектора
- Металл
- Количество контактов
- 5 -pin
- Особенности
- Warning output
- Металл корпуса
- Алюминий
- Комплектность
- 2x BT-NC sliding block
- Количество соединений
- 1 шт.
- Дизайн
- Cubic
- Цвет корпуса
- красный
- Количество светодиодов
- 4 шт.
- Тип дисплея
- LED
- Температура окружающей среды при хранении
- -30 ... 70 °C
- Стартовая задержка
- 800 ms
- Кодировка
- A-coded
- Минимальный диаметр объекта
- 1 mm
- Длина волны
- 850 nm
- Измерение длины поля
- 96 mm
- Луч интервал
- 1 mm
- Единица продажи
- шт
- Артикул производителя
- 50128287
