Leuze
· Датчики переключения Leuze

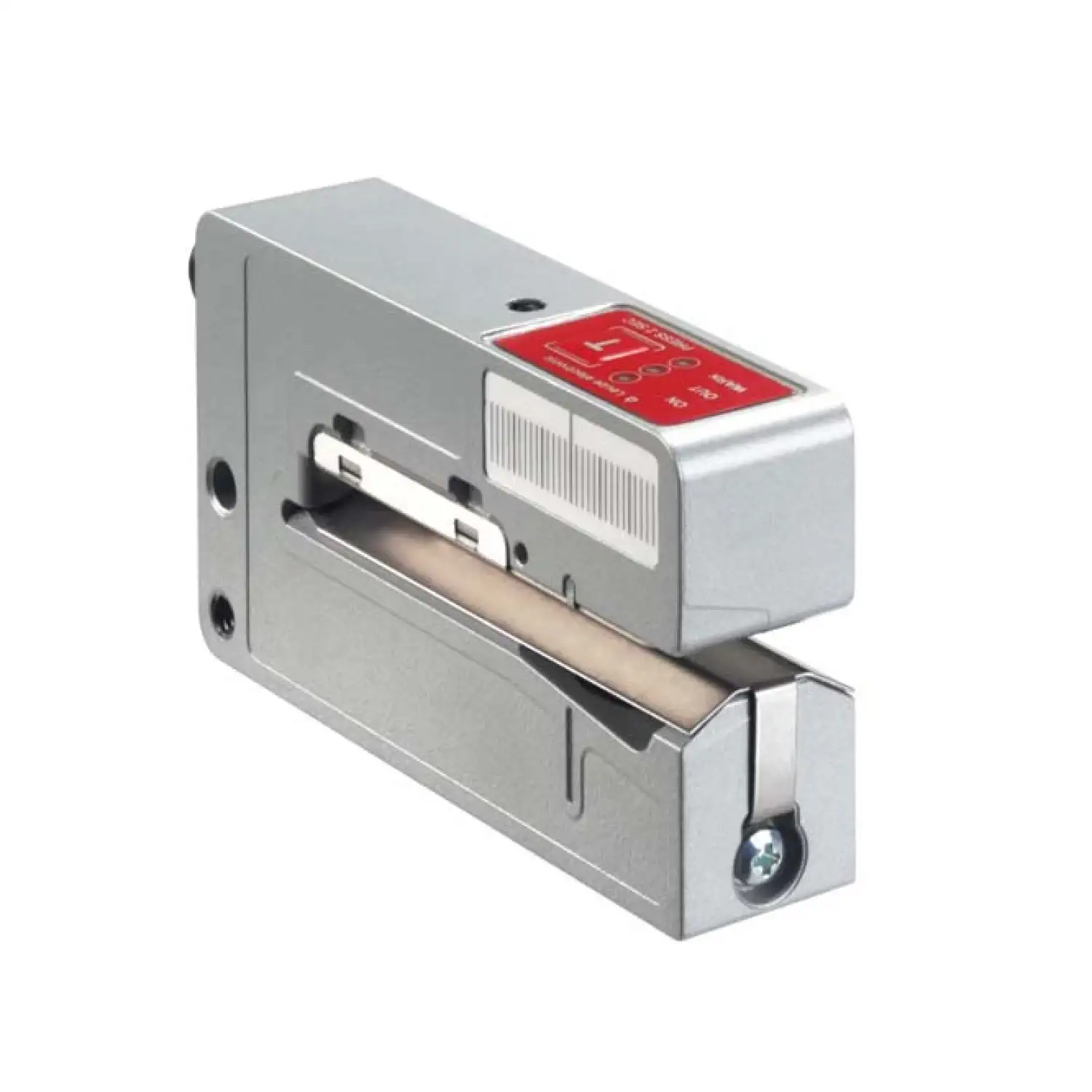

Вилочный ультразвуковой датчик Leuze IGSU 14D/6.3-S12
MPN / артикул: 50126784
Вилочный ультразвуковой датчик
Документация для оборудования1 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze IGSU 14D/6.3-S12 — вилочный ультразвуковой датчик серии 14. Артикул производителя: 50126784.
Тип выхода: Транзистор, двухтактный выход (push-pull). Количество выходов: 2 шт.. Напряжение питания UB: 12 ... 30 V, DC. Время отклика: 0.2 ms. Тип подключения: Разъём. Материал корпуса: Металл.
Размеры (Ш × В × Г): 21 mm x 49 mm x 90 mm. Степень защиты: IP 65. Температура окружающей среды при эксплуатации: 0 ... 60 °C.
Перед заказом проверьте артикул 50126784, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- IGSU 14D/6.3-S12
- Тип
- Teach input, Digital switching output
- Серия
- 14
- Материал корпуса
- Металл
- Тип выхода
- Транзистор, двухтактный выход (push-pull)
- Защита
- защита от переполюсовки, защита от короткого замыкания
- Количество выходов
- 2 шт.
- Принцип переключения
- срабатывание на свет (PNP) / срабатывание на затемнение (NPN), 0 V switching
- Напряжение питания UB
- 12 ... 30 V, DC
- Остаточная пульсация
- 0 ... 15 %, от UB
- Ток холостого хода
- 0 ... 80 mA
- Время отклика
- 0.2 ms
- Функции
- Питание, Signal IN, Выходной сигнал
- Тип подключения
- Разъём
- Размеры (Ш × В × Г)
- 21 mm x 49 mm x 90 mm
- Тип крепления
- Through-hole mounting
- Масса нетто
- 270 g
- Настройка/управление
- Кнопка обучения
- Температура окружающей среды при эксплуатации
- 0 ... 60 °C
- Степень защиты
- IP 65
- Класс защиты
- III
- Сертификаты
- c UL US
- Соответствует стандартам
- IEC 60947-5-2
- Резьба
- M12
- Материал коннектора
- Металл
- Количество контактов
- 5 -pin
- Особенности
- Warning output, Teach input
- Количество обучающих входов
- 1 шт.
- Металл корпуса
- Diecast zinc
- Применение
- Detection of non-transparent labels, Detection of transparent labels
- Входное сопротивление
- 15,000 Ω
- Коммутируемый ток, макс.
- 100 mA
- Тип напряжения
- DC
- Количество соединений
- 1 шт.
- Дизайн
- Fork
- Цвет корпуса
- Silver, красный
- Количество светодиодов
- 3 шт.
- Тип дисплея
- LED
- Температура окружающей среды при хранении
- -40 ... 70 °C
- Стартовая задержка
- 300 ms
- Кодировка
- A-coded
- Напряжение переключения
- Low: ≤2V, high: ≥8V, Low: ≤2V, high: ≥(UB-2V)
- Функции настройки
- Static teach on background and mark
- Физический принцип
- Ultrasonics
- Глубина зева
- 70 mm
- Раствор вилки
- 4 mm
- Мин. ширина этикетки
- 10 mm
- Мин. расстояние между этикетками
- 2 mm
- Материал подложки
- Transparent and not transparent
- Вывод коннектора
- Horizontal (parallel to belt movement)
- Скорость конвейера при обучении
- 50 m/min
- Активное состояние переключения
- High
- Патентов США
- US 6,314,054 B
- Грузоподъемность
- 0.5 µF
- Единица продажи
- шт
- Артикул производителя
- 50126784
Материалы
Документация
Leuze IGSU14D — инструкция по эксплуатацииEN · PDF на prom-elec.com
