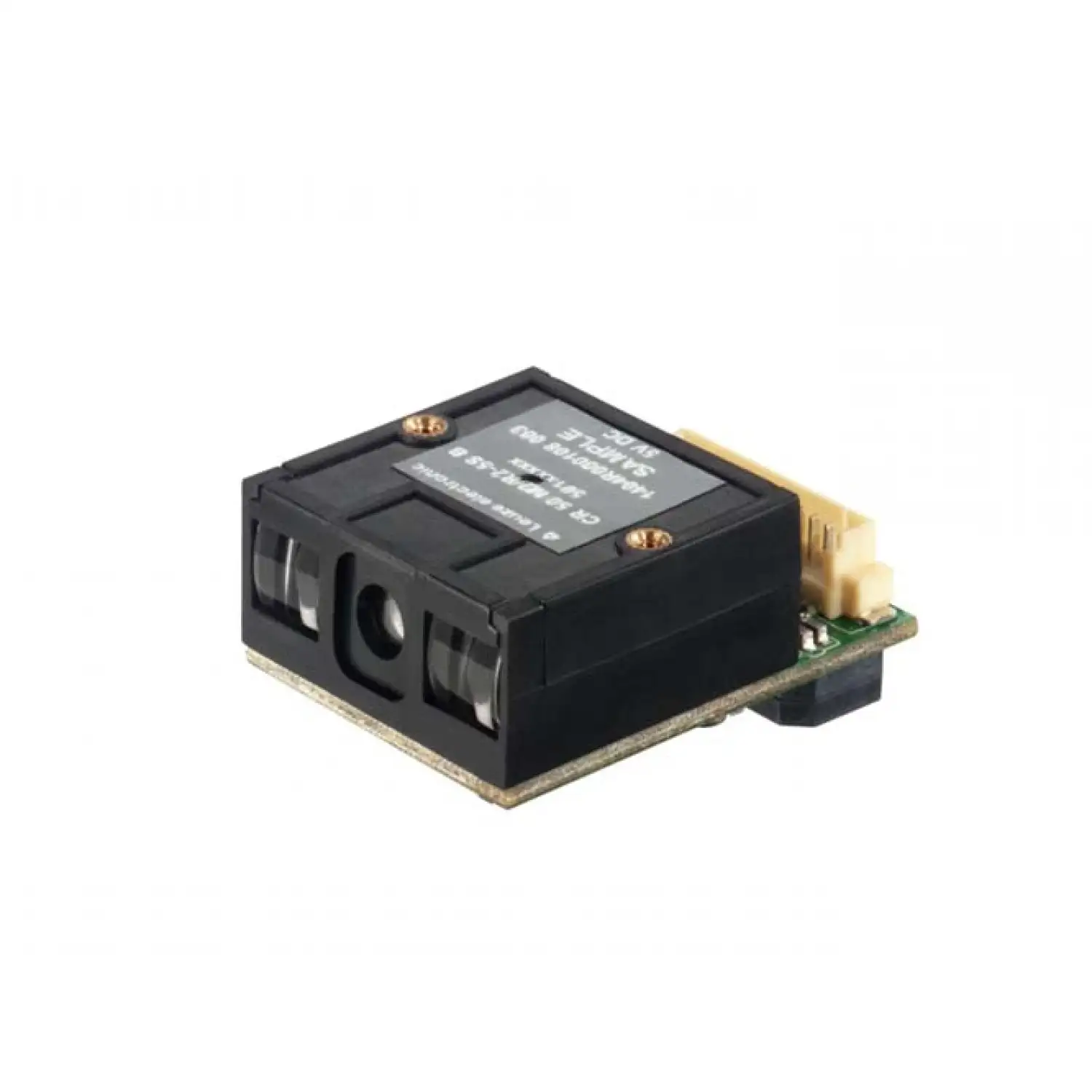

Стационарный считыватель штрих-кода Leuze CR50M2/R2-S5

Leuze CR50M2/R2-S5 — стационарный считыватель штрих-кода. Артикул 50126082 обозначает конкретное исполнение серии CR50. Считыватель преобразует штриховую маркировку в данные для системы управления или учёта. При выборе оптической позиции учитывают размер модуля кода, качество печати, ориентацию этикетки и расстояние до неё. Эти условия рассматривают совместно: одна только дальность не определяет пригодность считывателя для конкретной маркировки.

Для чтения маркировки предусмотрено расстояние 40…250 мм; оптическую позицию выбирают с учётом размера и качества конкретного кода. Поддерживаемый размер модуля кода указан в пределах 0.1…0.5 мм; его необходимо сопоставить с фактической маркировкой.

В оптическом узле используется источник «LED, красный». При размещении сохраняют предусмотренное направление луча и свободную рабочую область. Предусмотренный способ крепления — крепёжная резьба. Его учитывают при подготовке посадочного места и выборе положения устройства.

Способ конфигурирования — программное обеспечение. Это определяет, как задают параметры при наладке и что необходимо проверить при замене устройства.

Для питания требуется 4.5…5.5 В, DC. Источник выбирают с учётом указанного диапазона и условий питания устройства. Интерфейсное исполнение — USB, RS 232; его согласуют с каналом обмена системы управления.

Подключение выполнено в исполнении «Штекер разъём; 12 pins -pin». Ответную часть и назначение контактов проверяют по схеме подключения.

Габариты корпуса — 22.5 мм x 14 мм x 33 мм. При компоновке дополнительно оставляют пространство для подключения и доступа к креплению. Материал корпуса: Пластик. Допустимая температура окружающей среды при эксплуатации — 0…50 °C.

При интеграции проверяют чтение реальных этикеток на крайних расстояниях и в предусмотренных положениях. Результат чтения должен поступать в принимающую систему в нужный момент рабочего цикла. Интерфейс, формат сообщения и обработку отсутствующего чтения согласуют с управляющей программой.
