Leuze
· Датчики переключения Leuze

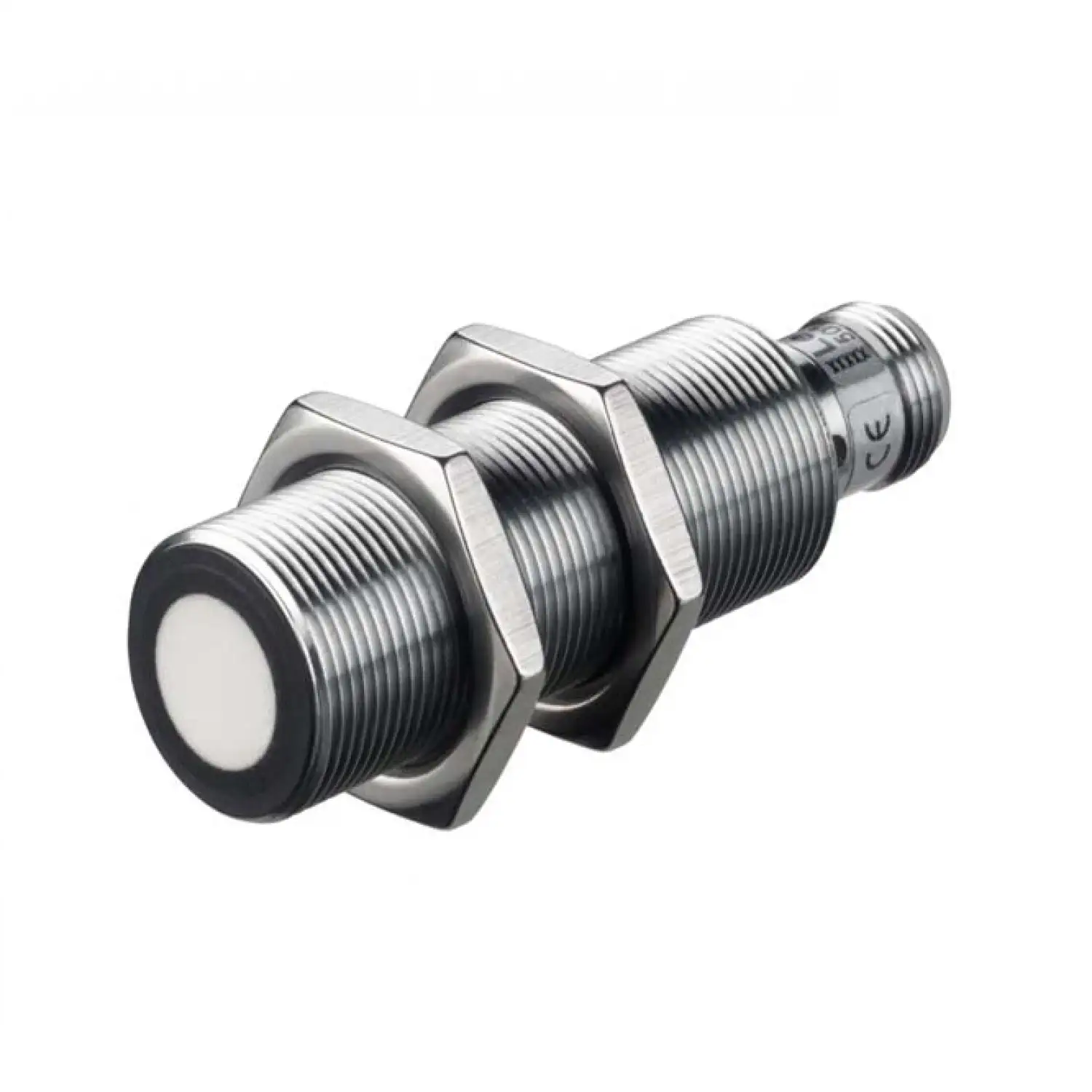

Ультразвуковой датчик Leuze HTU418B-400/4T4-M12
MPN / артикул: 50124268
Ультразвуковой датчик
Документация для оборудования1 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze HTU418B-400/4T4-M12 — ультразвуковой датчик серии 418. Артикул производителя: 50124268.
Принцип действия: Diffuse reflection principle with background suppression. Рабочий диапазон: Guaranteed operating range, 0.025 ... 0.4 m. Тип выхода: Транзистор, PNP. Количество выходов: 2 шт.. Напряжение питания UB: 15 ... 30 V, DC. Частота переключения: 7 Hz.
Время отклика: 71 ms. Тип подключения: Разъём. Материал корпуса: Металл. Степень защиты: IP 67, IP 68. Температура окружающей среды при эксплуатации: -25 ... 70 °C.
Перед заказом проверьте артикул 50124268, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- HTU418B-400/4T4-M12
- Серия
- 418
- Материал корпуса
- Металл
- Принцип действия
- Diffuse reflection principle with background suppression
- Рабочий диапазон
- Guaranteed operating range, 0.025 ... 0.4 m
- Тип выхода
- Транзистор, PNP
- Защита
- защита от короткого замыкания, Inductive protection, защита от переполюсовки
- Количество выходов
- 2 шт.
- Принцип переключения
- NO (normally open), NC contact/NO contact
- Напряжение питания UB
- 15 ... 30 V, DC
- Остаточная пульсация
- 0 ... 10 %, от UB
- Ток холостого хода
- 30 ... 50 mA
- Частота переключения
- 7 Hz
- Время отклика
- 71 ms
- Тип подключения
- Разъём
- Масса нетто
- 50 g
- Температура окружающей среды при эксплуатации
- -25 ... 70 °C
- Степень защиты
- IP 67, IP 68
- Класс защиты
- III
- Сертификаты
- c UL US
- Соответствует стандартам
- IEC 60947-5-2
- Резьба
- M12
- Материал коннектора
- Металл
- Количество контактов
- 5 -pin
- Особенности
- Teach input, 2 independent switching points
- Количество обучающих входов
- 1 шт.
- Металл корпуса
- Nickel-plated brass
- Комплектность
- 2x M18 mounting nut
- Размер (Ш x Д)
- 18 mm x 60 mm
- Коммутируемый ток, макс.
- 150 mA
- Дизайн
- Cylindrical
- Количество светодиодов
- 2 шт.
- Тип дисплея
- LED
- Температура окружающей среды при хранении
- -25 ... 70 °C
- Стартовая задержка
- 300 ms
- Кодировка
- A-coded
- Напряжение переключения
- high: 0.9 x UB, low: 0.1 x UB
- Повторяемость
- 0.15 %
- Выход луча
- Front
- Форма лепестка звуковой волны
- standard
- Ультразвуковая частота
- 310 kHz
- Угол раскрытия
- 9 °
- Опорное значение повторяемости
- End value
- Материал ультразвукового преобразователя
- Piezoceramics (contains lead zirconium titanate (PZT))
- Температурный дрейф, относительная
- 0.17 %/K
- Единица продажи
- шт
- Артикул производителя
- 50124268
Материалы
Документация
Leuze DMU / HTU / HRTU / VRTU / RKU — обзор ультразвуковых датчиковEN · PDF на prom-elec.com · ред. 02-2017/03
