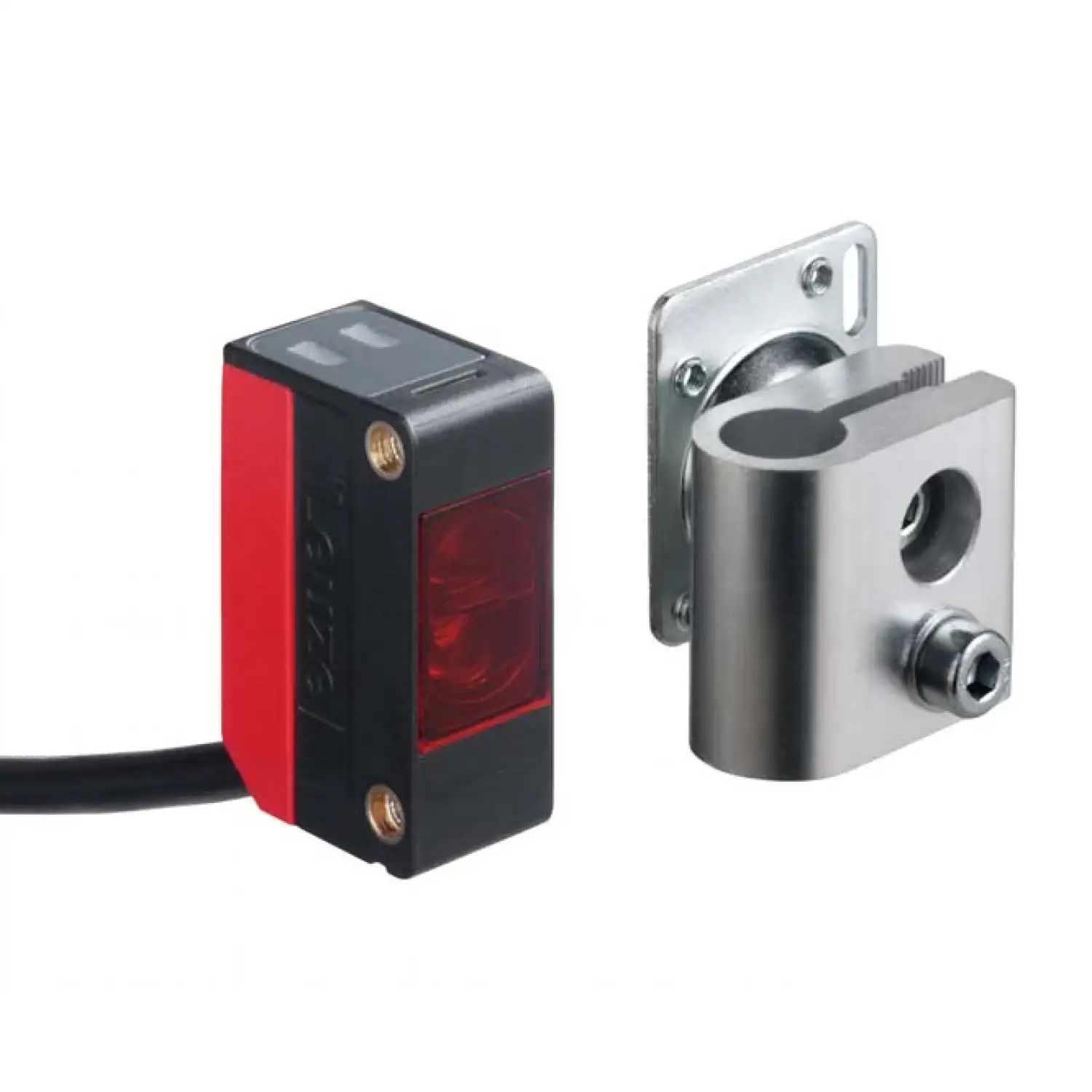

Датчик с поляризованным отражением от рефлектора set Leuze SET PRK5/4P-200-M12+BTU200-D12
MPN / артикул: 50122475
Датчик с поляризованным отражением от рефлектора set
Документация для оборудования2 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze SET PRK5/4P-200-M12+BTU200-D12 — датчик с поляризованным отражением от рефлектора set серии 5. Артикул производителя: 50122475.
Принцип действия: Reflection principle. Рабочий диапазон: 0.02 ... 4.5 m, With reflector TK(S) 100x100. Источник света: LED, красный. Тип выхода: Транзистор, PNP. Количество выходов: 2 шт.. Напряжение питания UB: 10 ... 30 V, DC, включая остаточную пульсацию.
Частота переключения: 500 Hz. Время отклика: 1 ms. Тип подключения: Кабель with connector. Длина кабеля: 200 mm. Материал корпуса: Пластик. Размеры (Ш × В × Г): 14 mm x 32.5 mm x 20.2 mm.
Перед заказом проверьте артикул 50122475, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- SET PRK5/4P-200-M12+BTU200-D12
- Серия
- 5
- Материал корпуса
- Пластик
- Принцип действия
- Reflection principle
- Источник света
- LED, красный
- Рабочий диапазон
- 0.02 ... 4.5 m, With reflector TK(S) 100x100
- Тип выхода
- Транзистор, PNP
- Защита
- защита от короткого замыкания, защита от переполюсовки
- Количество выходов
- 2 шт.
- Принцип переключения
- Light switching, Dark switching
- Напряжение питания UB
- 10 ... 30 V, DC, включая остаточную пульсацию
- Остаточная пульсация
- 0 ... 15 %, от UB
- Ток холостого хода
- 0 ... 20 mA
- Частота переключения
- 500 Hz
- Время отклика
- 1 ms
- Функции
- Питание, Выходной сигнал
- Тип подключения
- Кабель with connector
- Размеры (Ш × В × Г)
- 14 mm x 32.5 mm x 20.2 mm
- Пластик корпуса
- ABS
- Материал оптической крышки
- Пластик
- Температура окружающей среды при эксплуатации
- -40 ... 60 °C
- Степень защиты
- IP 67
- Класс защиты
- III
- Сертификаты
- c UL US
- Соответствует стандартам
- IEC 60947-5-2
- Длина кабеля
- 200 mm
- Резьба
- M12
- Материал коннектора
- Пластик
- Количество контактов
- 4 -pin
- Особенности
- Article set
- Предельный рабочий диапазон
- 0.02 ... 6 m, With reflector TK(S) 100x100
- Комплектность
- 2x M3 x 8 screw
- Единица продажи
- шт
- Артикул производителя
- 50122475
Материалы
Документация
Leuze Global Beam 5 / 15 / 28 / 318B / 328 — обзор серийEN · PDF на prom-elec.com · ред. 01-2017/03
Leuze SET PRK5/4P-200-M12+BTU200-D12 — технический паспорт 50122475EN · PDF на prom-elec.com · ред. 2020-12-19
