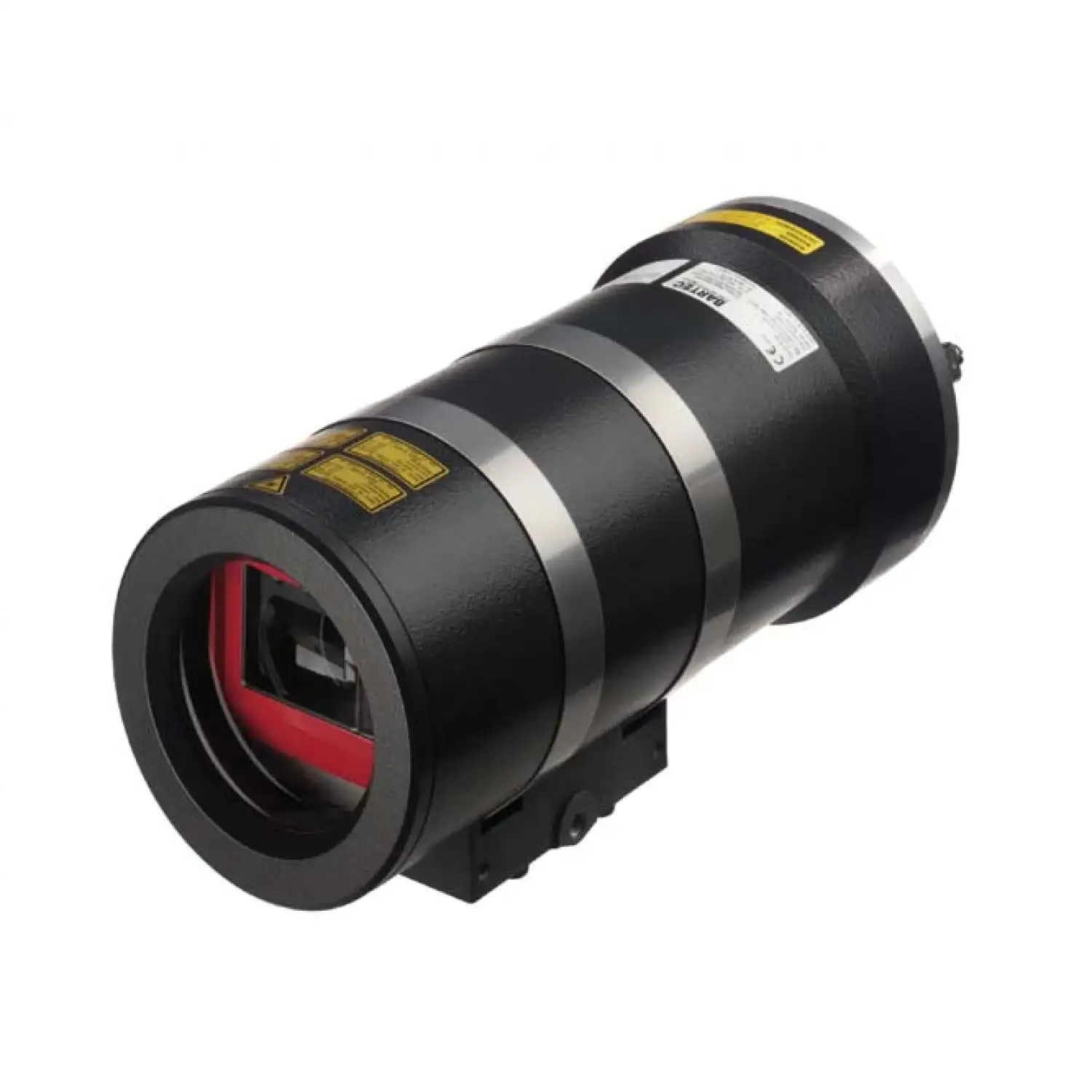

Оптический датчик расстояния Leuze ODSL 30/V-30M Ex d
MPN / артикул: 50122319
Оптический датчик расстояния
Документация для оборудования1 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze ODSL 30/V-30M Ex d — оптический датчик расстояния серии 30. Артикул производителя: 50122319.
Источник света: Laser, красный. Тип выхода: Транзистор, двухтактный выход (push-pull). Количество выходов: 1 шт.. Напряжение питания UB: 18 ... 30 V, DC. Тип подключения: Кабель. Длина кабеля: 15,000 mm.
Материал корпуса: Металл. Размеры (Ш × В × Г): 135 mm x 143 mm x 290 mm. Степень защиты: IP 67. Температура окружающей среды при эксплуатации: -10 ... 45 °C.
Перед заказом проверьте артикул 50122319, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- ODSL 30/V-30M Ex d
- Тип
- Current
- Серия
- 30
- Материал корпуса
- Металл
- Источник света
- Laser, красный
- Тип выхода
- Транзистор, двухтактный выход (push-pull)
- Количество выходов
- 1 шт.
- Напряжение питания UB
- 18 ... 30 V, DC
- Функции
- Programmable
- Тип подключения
- Кабель
- Размеры (Ш × В × Г)
- 135 mm x 143 mm x 290 mm
- Материал оптической крышки
- Glass
- Масса нетто
- 6,500 g
- Настройка/управление
- Membrane keyboard, LC Display
- Температура окружающей среды при эксплуатации
- -10 ... 45 °C
- Степень защиты
- IP 67
- Класс защиты
- II
- Соответствует стандартам
- IEC 60947-5-2
- Длина кабеля
- 15,000 mm
- Количество проводников
- 8 -wire
- Особенности
- Ex-protected
- Металл корпуса
- Алюминий
- Cистема сканирования
- Against object
- Размер пятна на дистанции датчика
- 6 mm [10,000 mm]
- Класс лазера
- 2, IEC/EN 60825-1:2007
- Количество аналоговых выходов
- 2 шт.
- Ex-Зоны
- 1, 21
- Категории Ex устройство
- 2G, 2D
- Температура окружающей среды при хранении
- -40 ... 70 °C
- Повторяемость
- 0.5 %
- Опорное значение повторяемости
- End value
- Разрешение
- 1.0 mm
- Время измерения
- 30 ... 100 ms
- Принцип оптического измерения расстояния
- Phase measurement
- Эталонное значение, точность
- Measurement range
- Точность, дальний диапазон
- 1 %
- Точность, малой дальности
- 2 %
- Количество цифровых входов переключения
- 1 шт.
- Диапазон измерений (6 ... 90 % диффузного отражения)
- 200 ... 20,000 mm
- Диапазон измерений (90 % диффузного отражения)
- 200 ... 30,000 mm
- Единица продажи
- шт
- Артикул производителя
- 50122319
